Luxman CL-1000 Röhren-Vorverstärker

Referenz-Röhrenvorstufe mit Trafo-Lautstärkeregelung, MM/MC-Phono und XLR

Luxman CL-1000 ist eine Röhrenvorstufe (Control Amplifier) und wird von Luxman als Flaggschiffmodell in diesem Segment beschrieben. Sie verbindet klassische Bedienung mit aufwändigen Baugruppen wie der transformatorgekoppelten Lautstärkeregelung LECUTA, integrierter MM/MC-Phonosektion (EXT-IN) sowie symmetrischen Ein- und Ausgängen über Übertrager.

Einordnung im Luxman-Programm

• Geräteklasse: Röhrenvorstufe mit Klangregelung, Line- und Phono-Eingängen.
• Historischer Bezug: als Nachfolger/Neuinterpretation der klassischen C-1000 (1975) positioniert.
• Systemrolle: Schaltzentrale für mehrere Quellen inklusive Vinyl, mit wahlweise unsymmetrischem oder symmetrischem Ausgangsbetrieb.

Klangliche Abstimmung im System

Technisch zielt die CL-1000 auf saubere Pegelaufbereitung, hohe Kanalgleichheit auch bei niedrigen Lautstärken und stabile Transformator-/Übertragerbedingungen. In der Praxis sind die entscheidenden Hebel: korrekte Phono-Anpassung, Line-Straight bei Bedarf und die Wahl des passenden Ausgangsmodus.

• präzise Kanalbalance und fein abgestufte Lautstärke durch 34-stufiges LECUTA-Konzept
• stabile, ruhige Wiedergabe durch mechanische Resonanz- und Mikrofonie-Maßnahmen
• reproduzierbares Vinyl-Setup durch wählbare MM/MC-Last sowie Eingangskapazität am Gerät

Schaltung, Netzteil und mechanischer Aufbau

• Lautstärkeregelung: LECUTA als 34-stufiges, transformatorgekoppeltes Dämpfungsglied; Relais schalten außerhalb des Signalpfads Abgriffe der linken/rechten Transformatoren; FINEMET-Kernmaterial wird genannt.
• Schaltungssystem: 2-step amplification P-K NF type, tone control P-G NF type, phono equalizer NF type.
• Röhren: 6× E88CC (JJ Electronic) für Treiber-/Verstärkerstufen.
• Symmetrie: symmetrischer Eingang und symmetrischer Ausgang über speziell entwickelte Permalloy-Transformatoren.
• Phono: integrierte Phono-Entzerrerschaltung im EXT-IN; Auswahl von MM/MC und Lastimpedanz, zusätzlich Eingangskapazität wählbar.

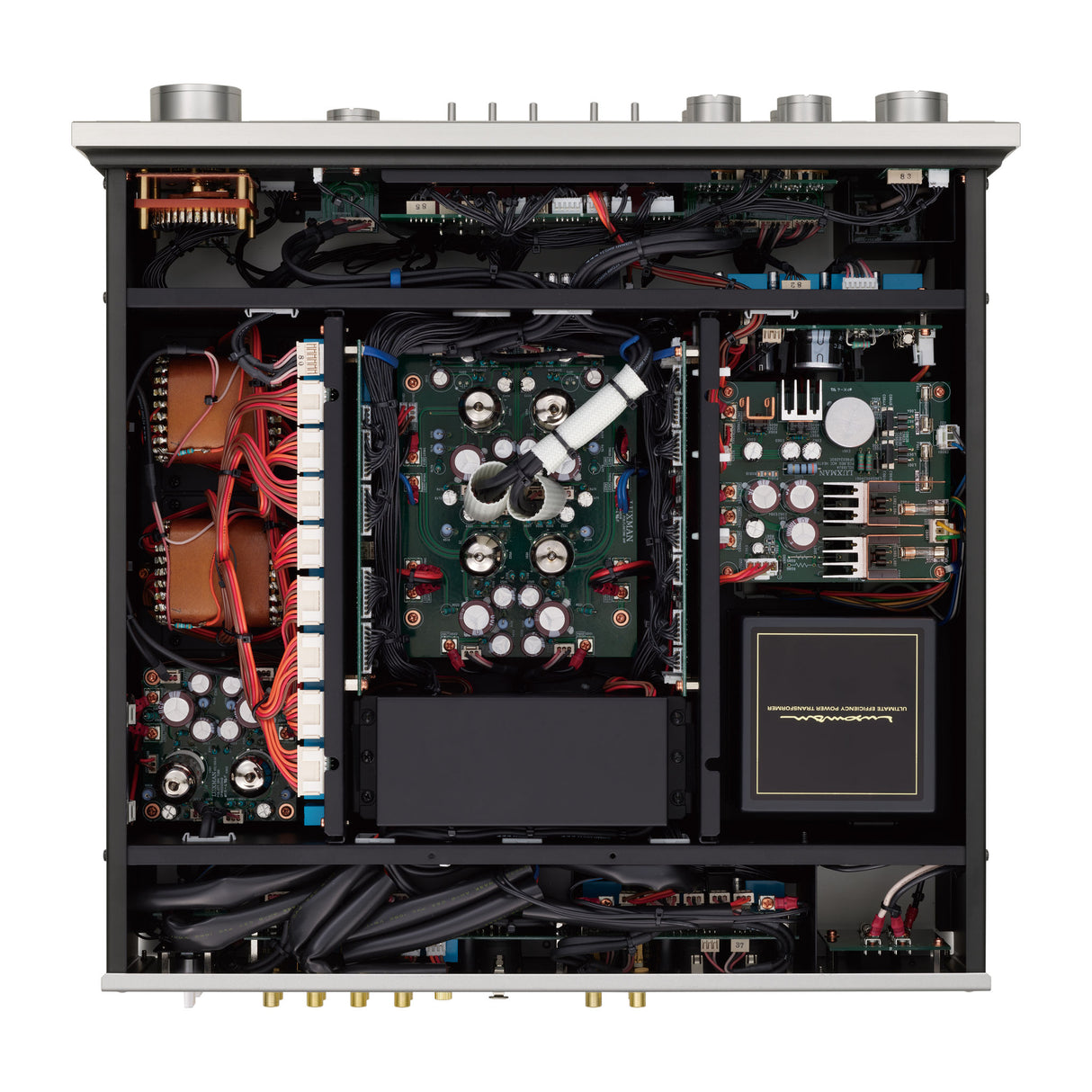

• Mechanik/Resonanz: massiver Aufbau mit internen Verstrebungen; Leiterplattenhalter mit Gummidämpfern; schwimmende Aufhängung der Röhrenblöcke zur Reduktion von Mikrofonie; Gerätefüße aus Gusseisen (dichtegradient).
• Netzteil: als „sehr stabil“ beschrieben; Gleichrichtung mit Schottky-Barriere-Diode; zusätzliche Maßnahmen für schnelle Strombereitstellung und Kanaltrennung werden genannt.
• Verdrahtung: interne OFC-Verdrahtung mit spiralförmig gewickelter Abschirmung; schleifenlose Gehäusekonstruktion wird beschrieben.

Anschlüsse, Bedienung und Praxis

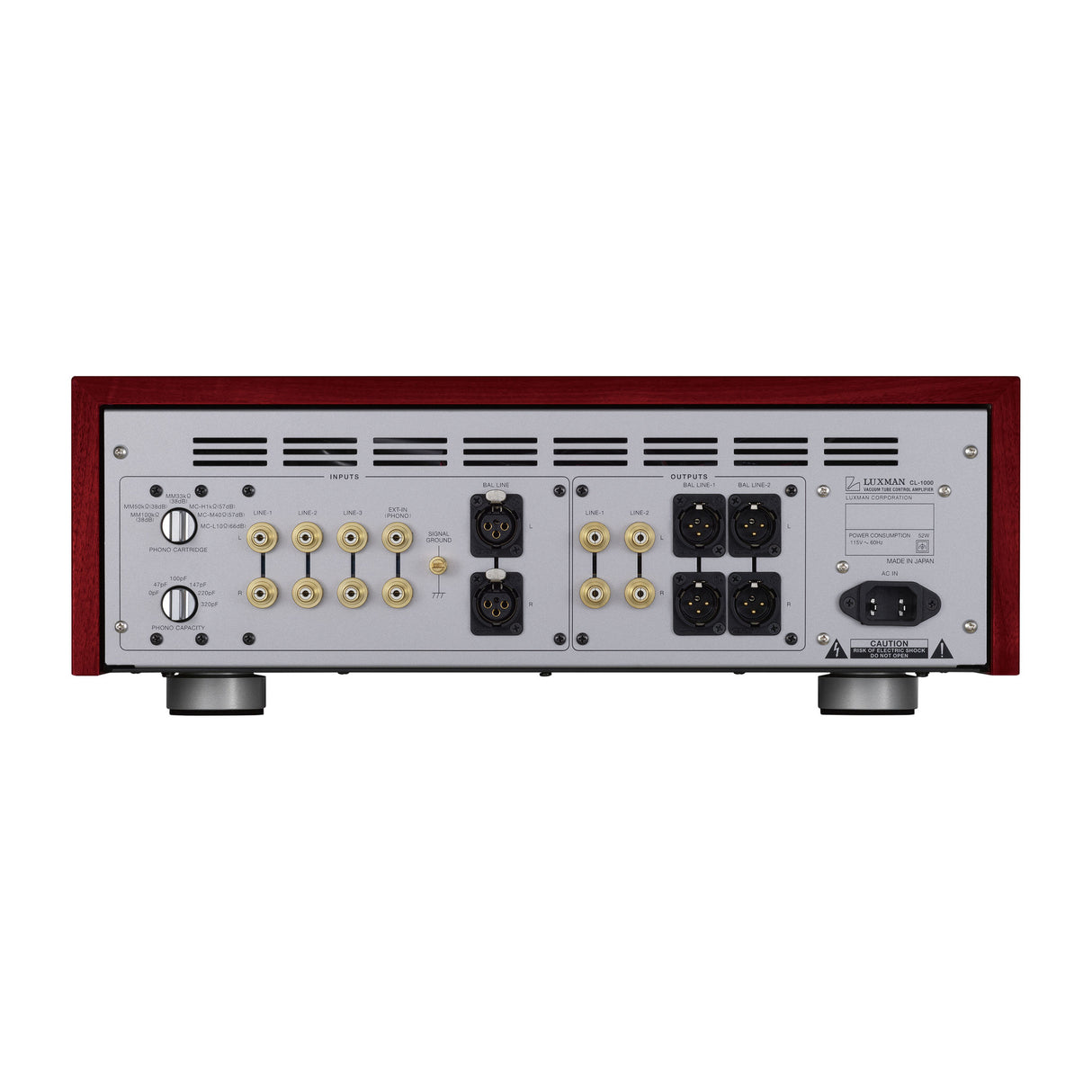

• Eingänge: 3× Line (Cinch), 1× BAL LINE (XLR), 1× EXT-IN (Phono, Cinch).
• Ausgänge: 2× Line (Cinch, parallel), 2× BAL LINE (XLR, parallel).
• Ausgangsmodus: Umschaltung zwischen unsymmetrischem und symmetrischem Ausgang; beide Modi sind nicht gleichzeitig aktiv.

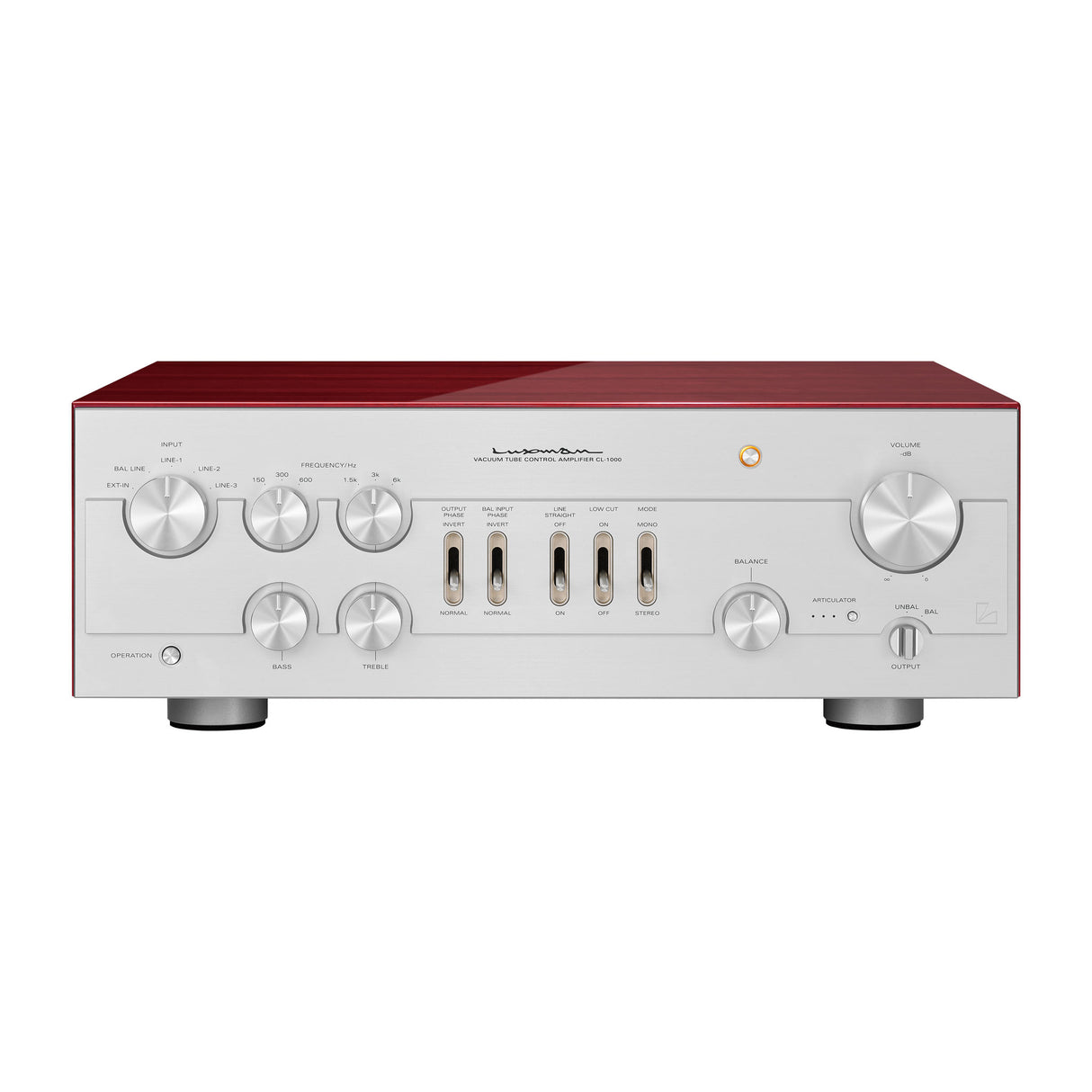

• Tonregelung: Bass und Treble mit umschaltbaren Einsatzfrequenzen (Bass 150/300/600 Hz, Treble 1,5/3/6 kHz); maximaler Eingriff ±8 dB.
• Line Straight: Bypass der Klangregelung.
• Low Cut / Mono: Low-Cut bei 30 Hz (-6 dB/Okt.) und Mono-Modus für Praxisfälle (z. B. verwellte bzw. monaurale Platten).
• Phasenumkehr: Umschaltung für symmetrischen Ein-/Ausgang; zusätzlich Phasenumschaltung am unsymmetrischen Ausgang genannt.
• Articulator: automatische Entmagnetisierung nach dem Einschalten (während Muting) sowie manuell per Taste.

Luxman-Technologien und ihre Bedeutung

• LECUTA (Transformer Attenuator): transformatorgekoppelte Lautstärkeregelung in 34 Schritten zur Kanalgleichheit und Reduktion potenzieller Verzerrungen bei kleinen Pegeln.
• FINEMET-Kernmaterial: Kernmaterial der LECUTA-Transformatoren; Luxman nennt es als klangrelevanten Baustein.
• Permalloy-Übertrager (symmetrisch): Übertrager in Balanced-Eingang und -Ausgang zur symmetrischen Signalführung.
• Articulator: adressiert Restmagnetisierung in Transformator-/Übertragerkernen durch (automatische und manuelle) Entmagnetisierung.
• Loopless-Chassis: Gehäuse-/Massekonzept zur Reduktion von Gehäuseströmen und unerwünschten Erdungsimpedanzen.

Fertigung, Qualität und Langlebigkeit

Ein Fertigungsort wird auf den genutzten Quellen nicht ausgewiesen. Belegt sind jedoch konstruktive Maßnahmen für Zuverlässigkeit und Langzeitbetrieb, u. a. „reservehaltige“ Betriebsbedingungen der Röhren, die Entkopplung der Röhrenblöcke sowie die robuste, resonanzarme Mechanik.

Einsatzempfehlungen

• Für gemischte Quelllandschaften: sinnvoll, wenn mehrere Line-Quellen plus Vinyl (EXT-IN Phono) zentral verwaltet werden sollen.
• Für XLR-Ketten: passend, wenn symmetrische Verbindung zur Endstufe genutzt werden soll (mit Output-Umschaltung).
• Für Vinyl-Setup: Tonabnehmer-Typ und Lastimpedanz sowie Eingangskapazität am Gerät anpassen; Low-Cut/Mono als Praxiswerkzeuge nutzen.

Technische Spezifikationen

• Gerätetyp: Röhrenvorstufe
• Eingänge: 3× Line (Cinch), 1× Phono (EXT-IN), 1× symmetrisch Line (XLR)
• Ausgänge: 2× Line (Cinch), 2× symmetrisch Line (XLR)
• Eingangsempfindlichkeit: LINE/BAL LINE 180 mV (für 1 V Output, 1 kHz, 50 kΩ Last); Phono MM 2,2 mV (38 dB); MC-H/MC-M 0,26 mV (57 dB); MC-L 87 µV (66 dB)
• Eingangsimpedanz: LINE 90 kΩ; BAL LINE 70 kΩ; MM 100/50/33 kΩ; MC 1 kΩ/40 Ω/10 Ω
• Max. Ausgangsspannung: 18 V (bei 1% Verzerrung, 1 kHz, 50 kΩ Last; LINE und BAL LINE)
• Ausgangsimpedanz: LINE/BAL LINE 1 kΩ (1 kHz)
• Frequenzgang: LINE/BAL LINE 20 Hz–20 kHz (+0,3/-0 dB bei 1 V, 50 kΩ); EXT-IN (Phono) 20 Hz–20 kHz (±0,3 dB bei 1 V, 50 kΩ)
• THD: LINE/BAL LINE 0,016% (1 V, 1 kHz, 50 kΩ); Phono MM 0,3%; MC-H/MC-M 0,3%; MC-L 0,5% (jeweils 1 V, 1 kHz, 50 kΩ)
• S/N (IHF-A): LINE/BAL LINE 120 dB; Phono MM 108 dB; MC-H/MC-M 92 dB; MC-L 83 dB
• Klangregelung: ±8 dB; Bass 150/300/600 Hz; Treble 1,5/3/6 kHz
• Low Cut: 30 Hz (-6 dB/Okt.)
• Röhren: 6× E88CC (JJ Electronic)
• Leistungsaufnahme: 52 W
• Abmessungen (B×H×T): 460 × 166 × 454 mm
• Gewicht: 24,4 kg
• Zubehör: Netzkabel
• EAN: 4958136002367
