Luxman DA-07X D/A-Wandler

High-Res D/A-Wandler mit USB, AES/EBU und MQA-Unterstützung

Luxman DA-07X ist ein 2-Kanal-D/A-Wandler, der digitale Quellen zentral zusammenführt und über Cinch oder XLR analog ausgibt. Er übernimmt das schlanke Gehäuseformat des DA-06 und nutzt digitale Verarbeitungsfunktionen aus Luxmans SACD/CD-Flaggschiff D-10X – inklusive Dual-Mono-DAC-Aufbau mit ROHM-Bausteinen und umfangreicher USB-Hi-Res-Unterstützung.

Einordnung im Luxman-Programm

• Geräteklasse: Standalone DAC (2-Kanal-D/A-Wandler) mit mehreren Digitaleingängen.
• Lineage: Format/Grundidee vom DA-06; digitale Verarbeitung aus dem D-10X übernommen.
• D/A-Plattform: ROHM BD34301EKV (MUS-IC Serie) in Dual-Mono-Konfiguration, wie auch in D-10X und D-07X.

Klangliche Abstimmung im System

Als DAC ist der DA-07X darauf ausgelegt, Digitalquellen stabil zu takten und analog sauber, laststabil und rauscharm weiterzugeben. Typische, realistische Effekte im Setup hängen vor allem von Quelle, Verbindung (S/PDIF vs. USB) und nachfolgender Vor-/Vollverstärkung ab.

• ruhigeres, präziseres Klangbild durch jitterarme Taktung und konsequent getrennte Signalwege
• saubere Feindynamik durch symmetrische I/V-Wandlung und diskrete Puffer-/LPF-Stufe
• konstante Vergleichbarkeit, wenn mehrere Digitalquellen über denselben DAC laufen

Schaltung, Netzteil und mechanischer Aufbau

• DAC-Aufbau: ROHM BD34301EKV ×2 im Dual-Mono (monauraler Modus).
• Analogsektion: vollständig symmetrische Strom-/Spannungswandlung; diskrete Pufferschaltungen, die zugleich als LPF-Stufe arbeiten.
• Taktung: hochpräzises, jitterarmes Taktmodul mit sehr niedrigem Phasenrauschen.
• Netzteil: großer OI-Typ-Netztransformator; unabhängige Regler je Schaltungsblock; speziell angefertigte 10.000-µF-Filterkondensatoren (paarweise).
• Chassis: abgeschirmte Gehäusestruktur; extra dicke Stahlbodenplatte (2 Bleche, zusammen 3,6 mm); gusseiserne Füße mit Dichtegradient zur Vibrationsdämpfung.
• AC-Inlet: umgekehrte Montage zur besseren mechanischen Lastaufnahme schwerer IEC-Kabel.

Anschlüsse, Bedienung und Praxis

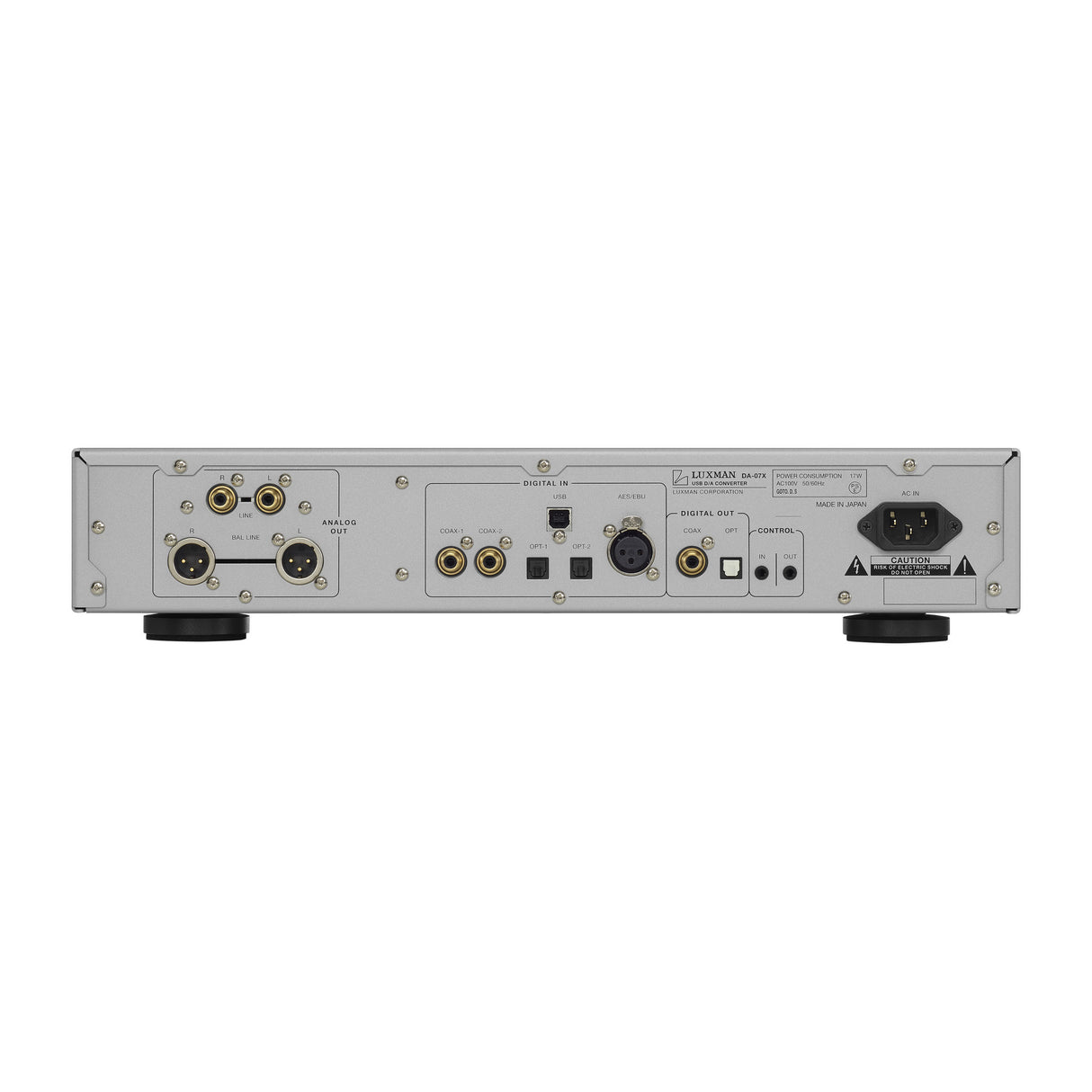

• Digitale Eingänge: USB ×1, Koax (S/PDIF) ×2, Optisch (Toslink) ×2, AES/EBU (XLR) ×1.
• Digitale Ausgänge: Koax ×1, Optisch ×1; „Digital Output Off“ zum Abschalten ungenutzter Digitalweiterleitungen.
• Analoge Ausgänge: Cinch (unsymmetrisch) und XLR (symmetrisch), mit breitem Raster für große Stecker.
• Filter/Modi: Filterumschaltung (PCM/MQA BYPASS: 2 digitale Filter; DSD: 2 analoge Filter).
• Phase: Ausgangsphasen-Umschaltung an der Front (für unsymmetrische und symmetrische Ausgänge).

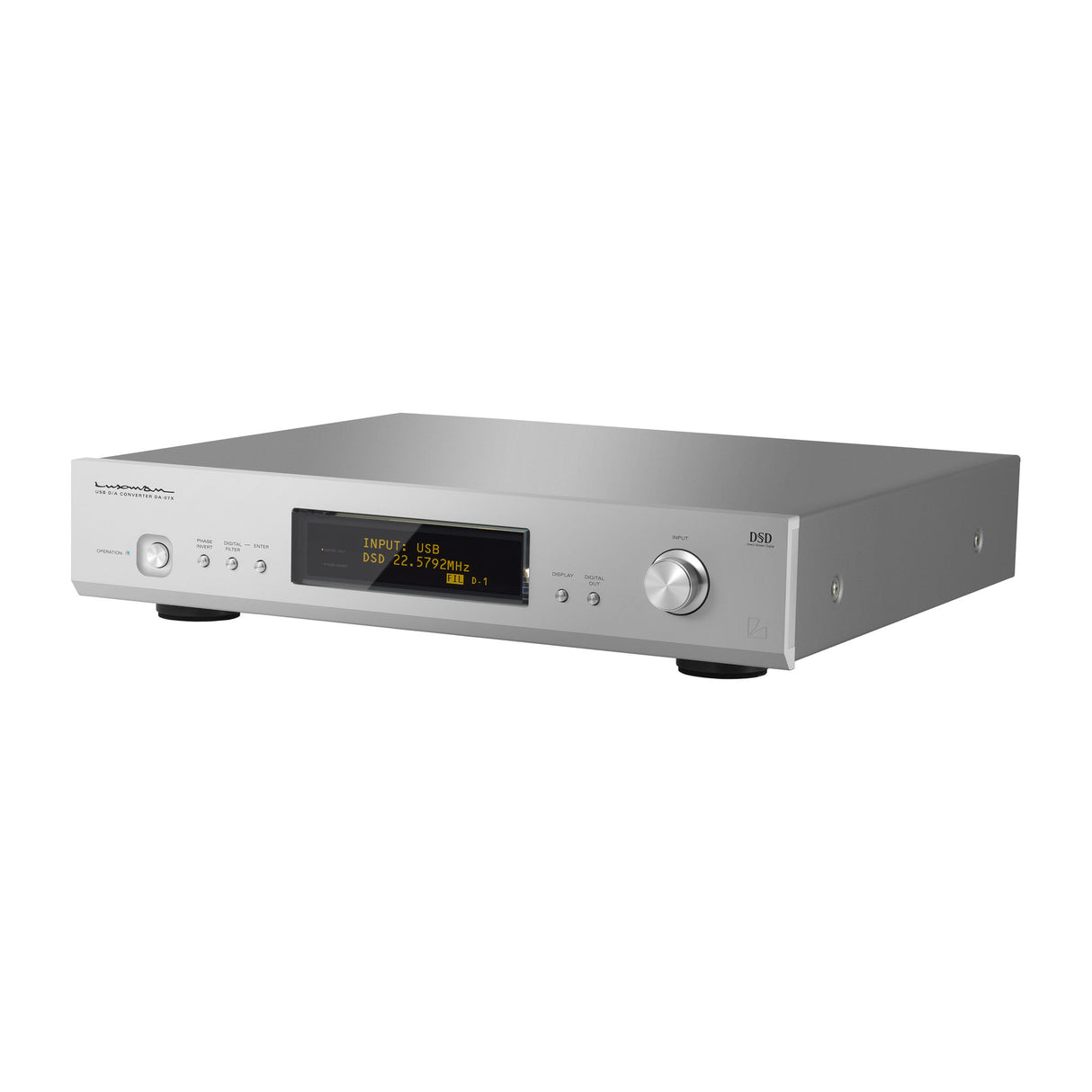

• Display: hochauflösendes OLED-Display mit 4-stufigem Dimmer und Auto-Off-Funktion.
• Software/Treiber: „LUXMAN Audio Player“ (Windows/Mac) sowie spezielle Treibersoftware für USB-Übertragung werden genannt.

Luxman-Technologien und ihre Bedeutung

• ROHM „MUS-IC“ BD34301EKV (Dual-Mono): kanalgetrennte Wandlung als Basis für präzise, stabile Signalverarbeitung.
• Jitterarmes Taktmodul: adressiert Zeitfehler (Jitter) durch besonders phasenrauscharmen Takt.
• Low-Jitter-Funktionen / „Digital Output Off“: schaltet unnötige Signalwege bzw. Digitalweiterleitungen ab, um Störeinflüsse auf die Analogsektion zu reduzieren.
• Filterumschaltung: ermöglicht die Anpassung des Ausgangsverhaltens je nach PCM/MQA/DSD-Zuspielung.
• DD-Wandlerfunktion (Digital-Through): Durchschleifen digitaler Eingangssignale zu den Digitalausgängen (je ein Pfad für Koax und Optisch, PCM bis 192 kHz/24 Bit).

Fertigung, Qualität und Langlebigkeit

Konkrete Angaben zu Fertigungsort oder Prüfprozessen werden in der Quelle nicht ausgewiesen. Belegt sind jedoch der aufwändige Netzteilaufbau, die abgeschirmte Gehäusestruktur, die massive Stahlbodenplatte und die gusseiserne Entkopplung.

Einsatzempfehlungen

• Als DAC-Zentrale: für Streamer/Transporte/TV per Koax/Optisch oder AES/EBU sowie für PC/Mac über USB.
• Symmetrische Ketten: sinnvoll bei XLR-Verkabelung zu Vor-/Vollverstärker, um Störeinflüsse in längeren Leitungen zu minimieren.
• Mit Netzwerk-Transport: ausdrücklich als Partner u. a. zu Luxman NT-07X genannt.
• Flexibles Systemdesign: Digital-Through (DD-Wandlerfunktion) ermöglicht die Weitergabe an weitere Digitalgeräte/Recorder innerhalb der Grenzen der Spezifikation.

Technische Spezifikationen

• Gerätetyp: 2-Kanal-D/A-Wandler
• Unterstützte Abtastfrequenzen (USB PCM): bis 768 kHz / 16, 24, 32 Bit
• Unterstützte Abtastfrequenzen (USB DSD): bis 22,5 MHz (1 Bit)
• Unterstützte Abtastfrequenzen (COAX/OPT/AES-EBU): PCM bis 192 kHz / 16, 20, 24 Bit; DSD 2,8 MHz (DoP)
• Digitale Eingänge: USB ×1, COAX ×2, OPT ×2, AES/EBU (XLR) ×1
• Digitale Ausgänge: COAX ×1, OPT ×1
• Analog (Ausgangsspannung): unsymmetrisch 2,4 V; symmetrisch 2,4 V (DSD 2,3 V)
• Analog (Ausgangsimpedanz): unsymmetrisch 300 Ω; symmetrisch 600 Ω
• Frequenzgang: 5 Hz–20 kHz (+0, -0,4 dB); 5 Hz–47 kHz (+0, -3,0 dB)
• THD: unsymmetrisch 0,001%; symmetrisch 0,001%
• S/N-Verhältnis (IHF-A): 124 dB
• DAC IC: ROHM BD34301EKV (monauraler Modus) ×2
• Leistungsaufnahme: 21 W
• Abmessungen (B×H×T): 440 × 92 × 402 mm (inkl. 14 mm Frontknopf und 8 mm rückseitige Anschlüsse in der Tiefe)
• Gewicht: 12,8 kg
• Zubehör: Netzkabel
