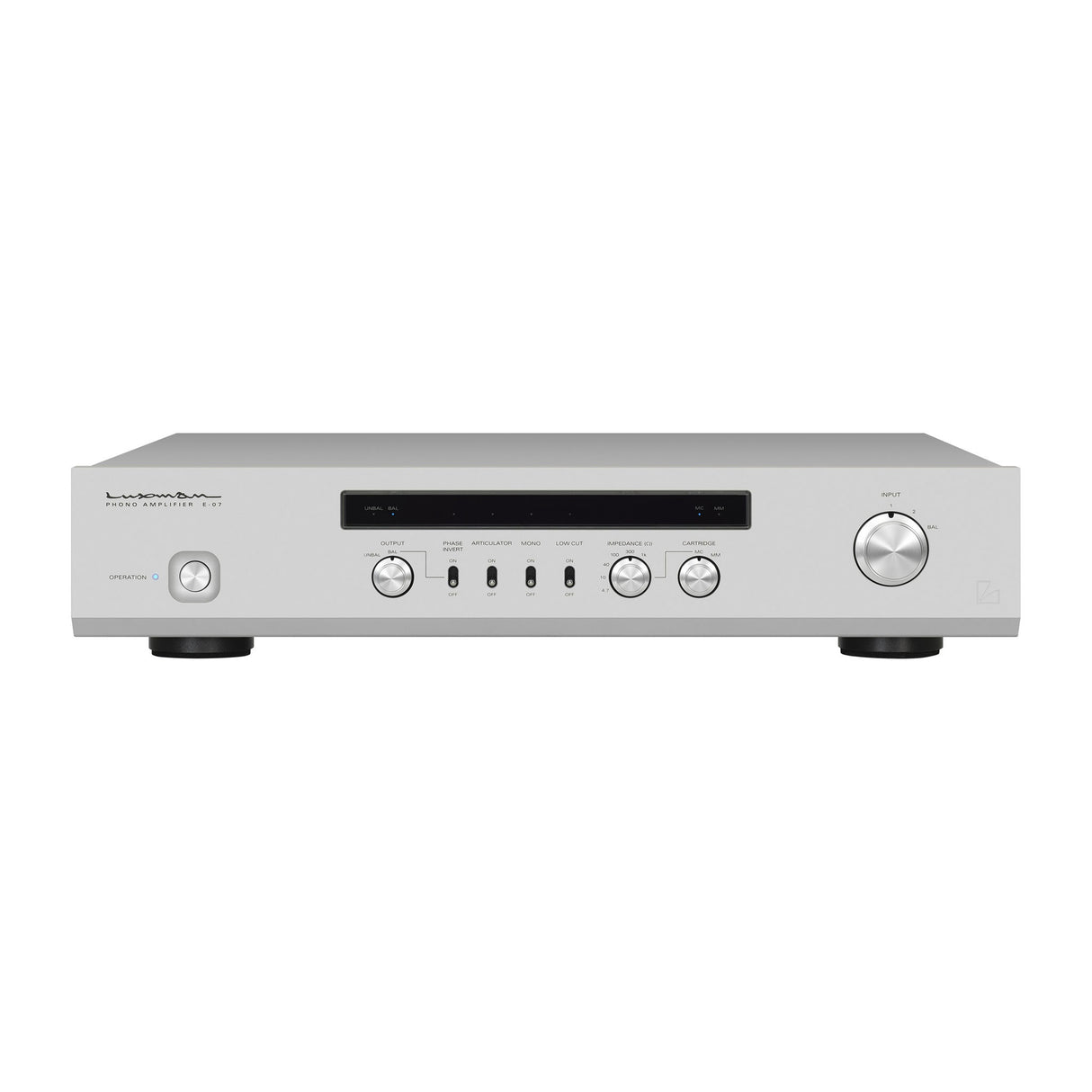

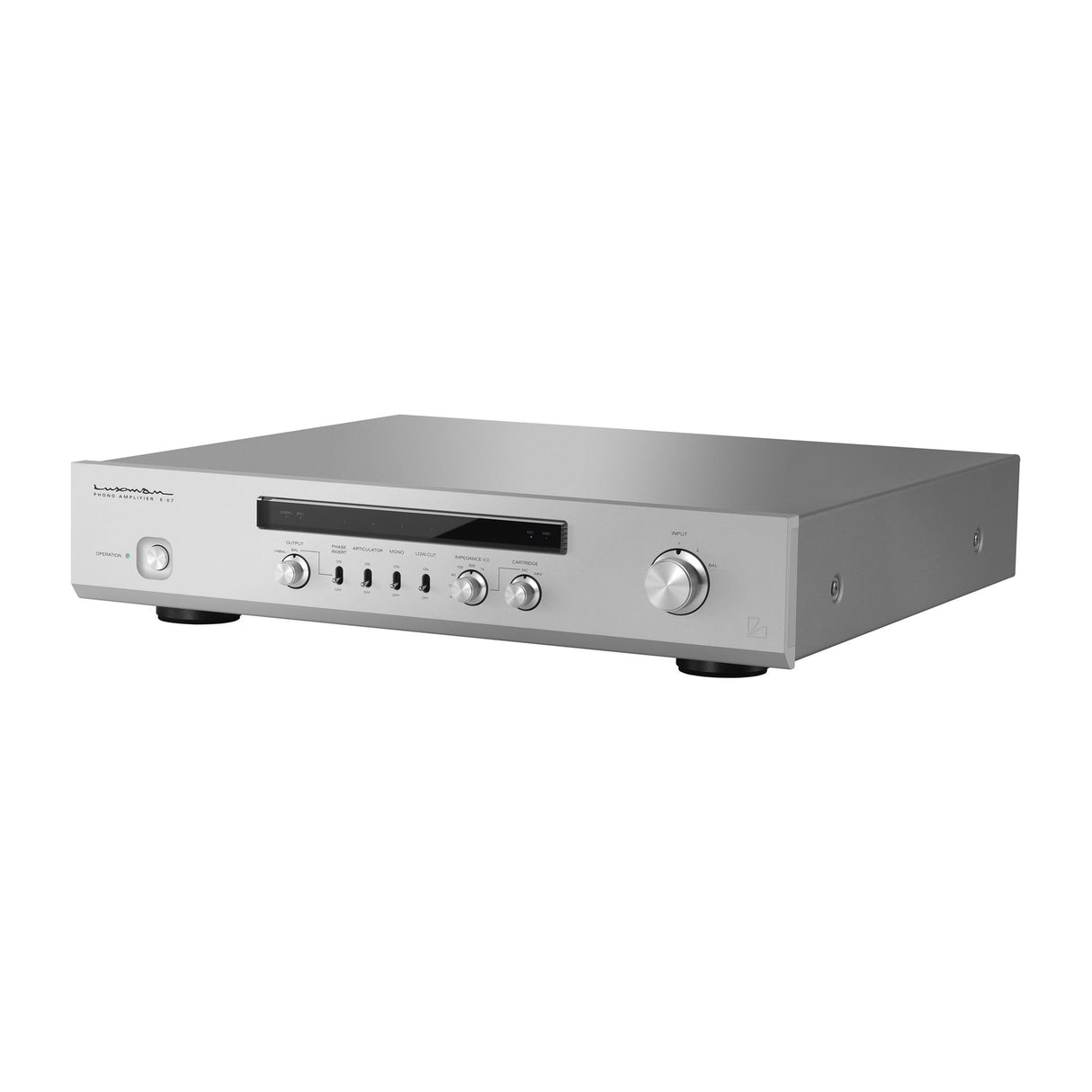

Luxman E-07 Phono-Vorverstärker

MM/MC-Phonovorstufe mit XLR-MC-Eingang und präziser Lastanpassung

Luxman E-07 ist eine rein transistorbasierte Phonovorstufe für MM- und MC-Tonabnehmer, entwickelt zum 100-jährigen Luxman-Jubiläum 2025. Sie kombiniert einen neu entwickelten MC-Step-up-Übertrager (Super-Permalloy) mit umfangreichen Anpassungsmöglichkeiten für Impedanz und Kapazität sowie einem konsequent auf Störarmut und Stabilität ausgelegten Gehäuse- und Massekonzept.

Einordnung im Luxman-Programm

• Geräteklasse: Phonovorstufe (MM/MC), Volltransistor.
• Konzept: moderne Phono-Zentrale mit symmetrischer MC-Anbindung und fein abgestufter Lastanpassung.
• Systemrolle: bindet mehrere Plattenspieler/Tonarme bzw. mehrere Phono-Quellen ein und führt sie auf Line-Pegel zur Vor-/Vollverstärkung.

Klangliche Abstimmung im System

Der E-07 ist darauf ausgelegt, sehr kleine Phono-Signale rauscharm zu verstärken und dabei die elektrische Anpassung an Tonabnehmer reproduzierbar zu machen. In der Praxis sind die relevanten Stellhebel weniger „Tuning“, sondern korrekte Last/Gain-Wahl, stabile Stromversorgung und saubere Erdung.

• präzisere Tonabnehmer-Anpassung durch schaltbare Lasten (MC und MM) sowie MM-Kapazitäten
• ruhigeres Verhalten bei Störungen durch getrennte Versorgungen und definierte Masseführung
• praxisnahe Kontrolle über Mono- und Low-Cut-Funktion bei schwierigen Pressungen/Platten

Schaltung, Netzteil und mechanischer Aufbau

• Schaltung: gegenkopplungsfreier Phono-Entzerrer (RIAA); erste Stufe mit vier parallel geschalteten FETs (rauscharme Primärstufe).
• MC-Übertrager: neu entwickelter Step-up-Übertrager mit Super-Permalloy-Kern; je Kanal separate Einheiten für Low/High (impedanzgruppenabhängige Auswahl).
• Netzteil: drei Transformatoren (links/rechts getrennt plus separat für Anzeige/Relais/Steuerung) und groß dimensionierte Blockkondensatoren (10.000 µF × 5).
• Gehäuse/Masse: „Loopless“-Chassisstruktur zur Trennung von Versorgung und Verstärkersektionen und zur Minimierung von Masseimpedanzen.
• Verdrahtung: interne OFC-Verkabelung mit aufwändiger Abschirmung (spiralgeführt) und blanken Kupferleitern.
• Mechanik: Bodenaufbau aus zwei dicken Kupferplatten (gesamt 3,6 mm) zur Masse-/Steifigkeitssteigerung; Dichtegradient-Gussfüße zur Vibrationsisolation.
• Netzanschluss: vergoldete, invertierte AC-Buchse zur stabilen Aufnahme schwerer IEC-Kabel.

Anschlüsse, Bedienung und Praxis

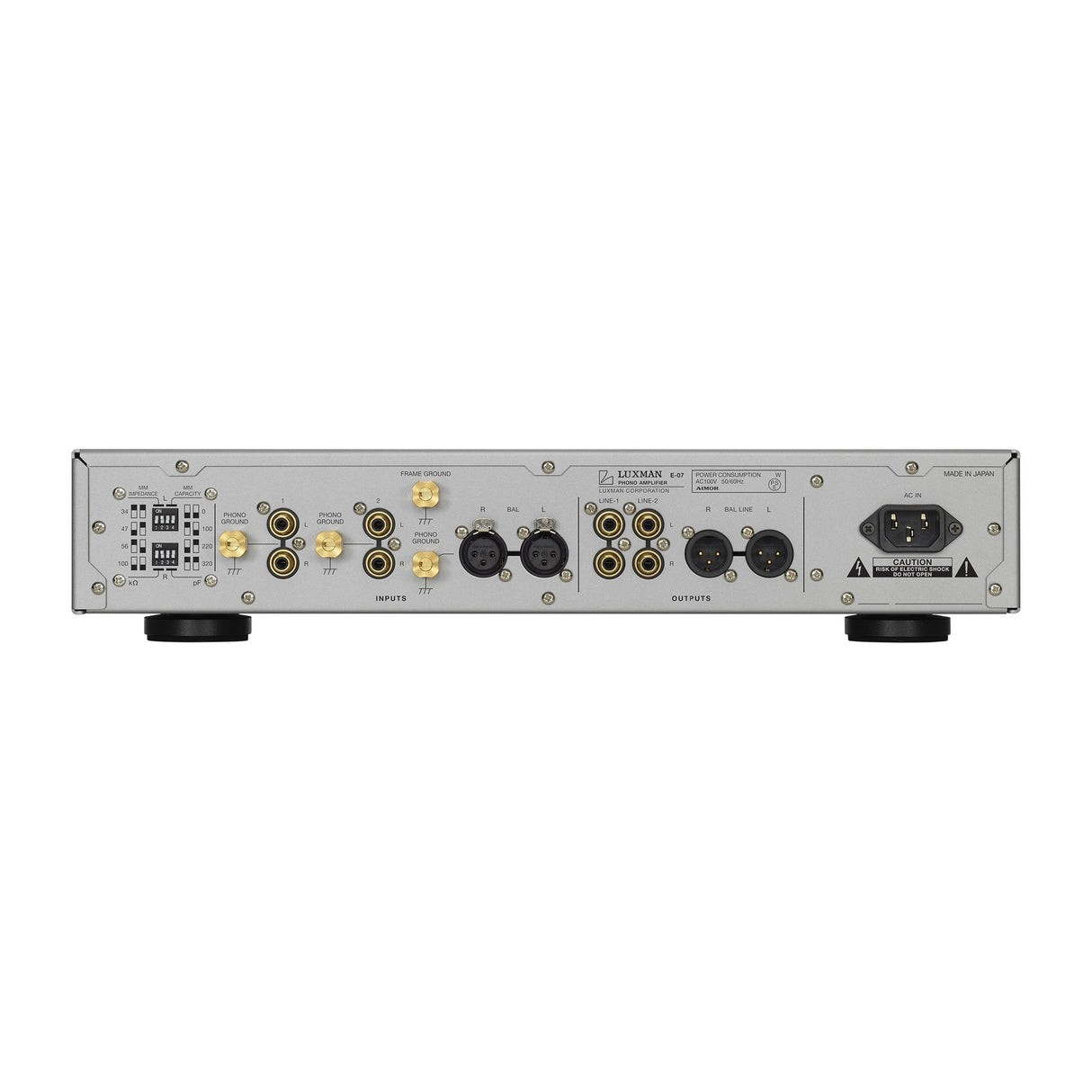

• Eingänge: 1 Paar XLR (symmetrisch) und 2 Paare RCA (unsymmetrisch).
• MC-Last (Front): 4,7 Ω / 10 Ω / 40 Ω / 100 Ω / 300 Ω / 1 kΩ (Drehschalter).
• MM-Last (Rückseite): 34 kΩ / 47 kΩ / 56 kΩ / 100 kΩ (Schalter).
• MM-Kapazität (Rückseite): 0 / 100 / 220 / 320 pF (Schalter).
• Funktionen: Artikulator (Entmagnetisierung von Tonabnehmer/MC-Übertrager über Signalstrom), Low-Cut, Mono, Phasenumkehr (für symmetrische Ausgänge).
• Erdung: separate Phono-Masseklemmen je Eingangsgruppe plus zusätzliche Gehäusemasse zur Brumm-/Schleifenreduktion.

Luxman-Technologien und ihre Bedeutung

• PGS (Petal Ground Structure): zentraler Signal-Referenzpunkt mit radialer, identischer Masseführung zur Stabilisierung sehr kleiner Signale.
• Rounded Pattern PCB: runde Leiterbahnführung zur gleichmäßigeren Strom-/Signalübertragung.
• Loopless-Chassis: reduziert unerwünschte Ströme/Masseimpedanzen innerhalb des Gehäuses.
• Artikulator: adressiert Magnetisierungseffekte in Tonabnehmer und MC-Übertrager (laut Herstellerfunktion).

Fertigung, Qualität und Langlebigkeit

Konkrete Angaben zu Fertigungsort oder Prüfprozessen werden auf den verlinkten Seiten nicht ausgewiesen. Belegt sind jedoch der aufwändige Mehrtrafo-Netzteilaufbau, die massiven Masse-/Chassismaßnahmen (Kupferboden, Gussfüße) sowie die konsequent getrennte Erdungsarchitektur.

Einsatzempfehlungen

• Für MC-Setups: sinnvoll, wenn eine symmetrische MC-Anbindung sowie eine fein abgestufte MC-Lastanpassung am Gerät gewünscht ist.
• Für wechselnde Tonabnehmer: praktisch durch schaltbare MM-Lasten und MM-Kapazitäten zur sauberen elektrischen Anpassung.
• Für mehrere Vinyl-Quellen: geeignet, wenn zwei unsymmetrische und ein symmetrischer Eingang im System benötigt werden.
• Für problematische Platten: Low-Cut und Mono als schnelle Praxiswerkzeuge.

Technische Spezifikationen

• Gerätetyp: MM/MC-Phonovorstufe
• Schaltung: gegenkopplungsfreier Phono-Entzerrer (RIAA), erste Stufe mit 4 parallel geschalteten FETs
• MC-Step-up-Übertrager: Super-Permalloy-Kern × 4 (L/R, Low/High unabhängig): 0,3 mV / 100 Ω
• Eingänge: XLR (symmetrisch) × 1 Paar; RCA (unsymmetrisch) × 2 Paare
• Eingangsempfindlichkeit: MM 3,2 mV; MC-H 0,37 mV; MC-L 0,12 mV
• Verstärkung: MM 38 dB; MC-H 57 dB; MC-L 66 dB
• Max. Eingangssignal: MM 120 mV; MC-H 15 mV; MC-L 5 mV
• RIAA-Kennlinie: MM 20 Hz–20 kHz (±0,1 dB); MC 20 Hz–20 kHz (±0,3 dB)
• Klirrfaktor (THD): 0,003 %
• S/N (IHF-A): MM 88 dB; MC-H 81 dB; MC-L 78 dB
• Kanaltrennung: 80 dB oder mehr
• MC-Last (Front): 4,7 / 10 / 40 / 100 / 300 / 1.000 Ω
• MM-Last (Rückseite): 34 / 47 / 56 / 100 kΩ
• MM-Kapazität: 0 / 100 / 220 / 320 pF
• Ausgang / Ausgangsimpedanz: 250 mV / unsymmetrisch 300 Ω, symmetrisch 600 Ω
• Netztransformatoren: OI-Typ × 3
• Leistungsaufnahme: 13 W
• Abmessungen (B×H×T): 440 × 92 × 407 mm
• Gewicht: 13,2 kg
