Luxman JPC-15000 RCA Cinchkabel

Referenz-XLR-Kabel für symmetrische Line-Verbindungen im High-End-System

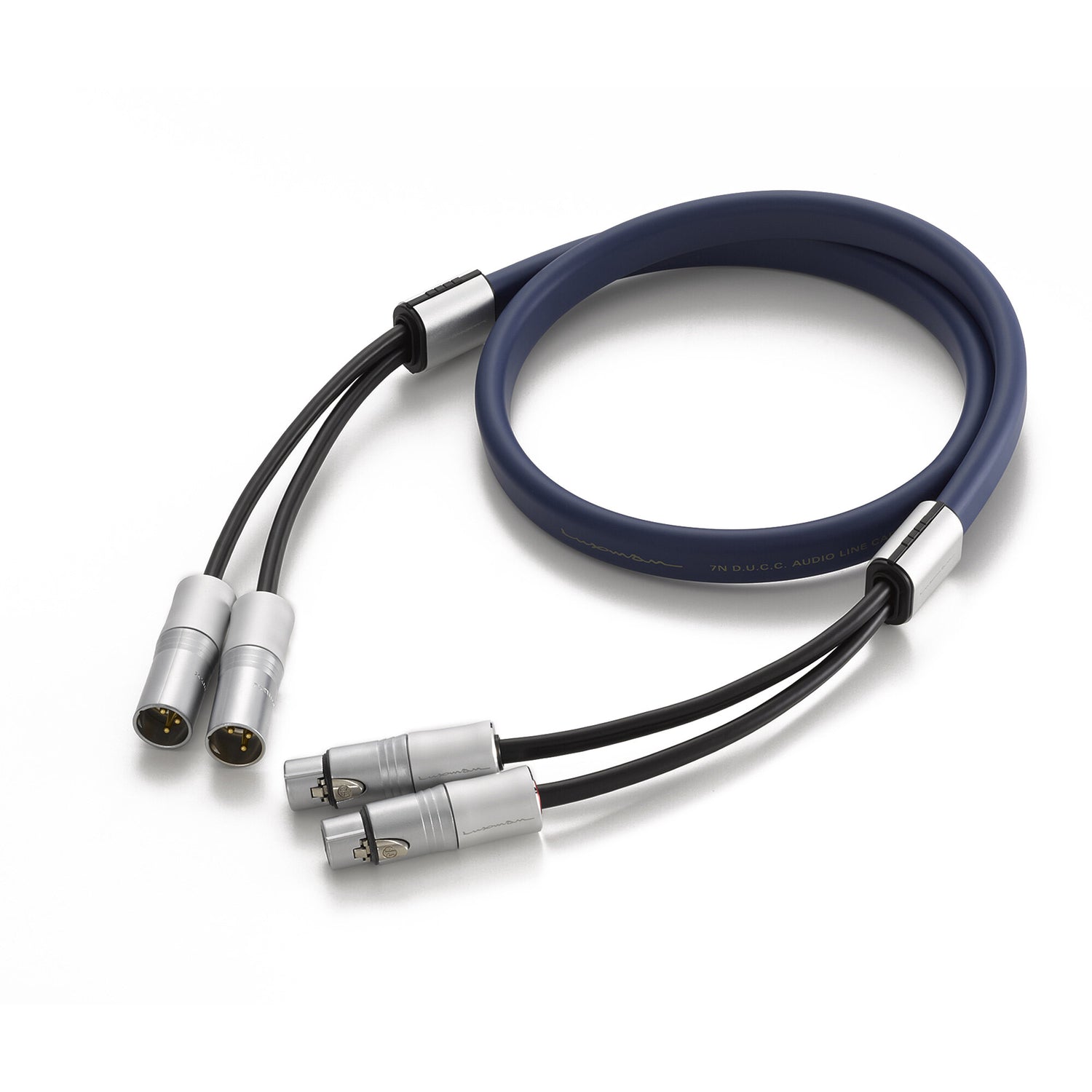

Luxman JPC-15000 ist ein symmetrisches XLR-Verbindungskabel für hochwertige Audioverbindungen. Ausgelegt ist es auf eine definierte Signalführung mit hochwertigen Neutrik®-XLR-Steckern sowie einem konstruktiven Fokus auf reduzierte Induktivitäten, minimierte Brummschleifen und eine gezielte Abschirmung der Leiter.

Einordnung im Luxman-Programm

• Geräteklasse: XLR-Interconnect (symmetrisch) für Line-Pegel-Verbindungen.
• Positionierung: Teil der 15000er Kabelserie mit 7N-Class D.U.C.C.-Leitermaterial.
• Anwendung: für symmetrische Verbindungen zwischen Quellgerät, Vor-/Vollverstärker und weiteren Line-Komponenten.

Klangliche Abstimmung im System

Ein XLR-Kabel arbeitet passiv, entscheidend sind Kontaktqualität, Schirmung und definierte elektrische Eigenschaften. Luxman begründet den Aufbau mit einer parallel geführten Leiterstruktur (zur Reduktion unerwünschter Induktivitäten), einer integrierten Links/Rechts-Struktur (zur Minimierung potenzieller Brummschleifen) und einer Einzelschirmung der Leiter (zur Reduktion kapazitiver Kopplung).

• stabilere Signalübertragung durch kontrollierte Leiterführung und definierte Schirmung
• robuste Praxisintegration durch Neutrik®-XLR-Steckverbinder
• planbare Systemauslegung über spezifizierte Werte wie Kapazität und Leiterwiderstand

Schaltung, Netzteil und mechanischer Aufbau

• Leiterführung: nicht-verdrehte Parallelführung von „hot“ und „cold“ zur Reduktion unerwünschter Induktivitäten.
• Kanalstruktur: integrierte Struktur für linken und rechten Kanal zur Minimierung potenzieller Brummschleifen und sauberen Signaltrennung.
• Schirmkonzept: Einzelschirmung der Leiter zur Reduktion der kapazitiven Kopplung zwischen den Leitungen.
• Abzweighalter: verstellbarer Abzweighalter mit integrierter Aluminiumabdeckung zur Anpassung der Kabellänge zwischen Stecker und Halter.
• Leitermaterial: hochreines Kupfer (7N-Class D.U.C.C.), Ø 0,26 mm × 19 Litzen.
• Schirmung/Masse: OFC-Schirm Ø 0,18 mm × 38 Litzen; OFC-Masseleiter Ø 0,08 mm × 30 Litzen.

Anschlüsse, Bedienung und Praxis

• Steckverbinder: XLR von Neutrik®.
• Verwendung: symmetrische Line-Verbindungen (z. B. DAC/Player/Streamer ↔ Vor-/Vollverstärker, Vorstufe ↔ Endstufe).
• Verlegung: aufgrund der Kabelabmessungen ausreichend Platz für Biegeradius und Steckersituation einplanen.

Luxman-Technologien und ihre Bedeutung

• 7N-Class D.U.C.C.: von Mitsubishi Cable Industries Ltd. entwickelte und patentierte Technologie; Luxman beschreibt sehr hohe Kupferreinheit und optimierte Kristallstruktur als Basis für hohe Leitfähigkeit.
• Nicht-verdrehte Parallelführung: soll Induktivitäten reduzieren und eine definierte Signalführung unterstützen.
• Einzelschirmung der Leiter: zielt auf geringere kapazitive Kopplung zwischen den Leitungen.
• Integrierte L/R-Struktur: soll potenzielle Brummschleifen minimieren und die Kanäle sauber trennen.
• Verstellbarer Abzweighalter: erlaubt Längenanpassung zwischen Stecker und Halter, ohne die Kabelstruktur zu verändern.

Fertigung, Qualität und Langlebigkeit

Die Produktseite macht keine Angaben zu Fertigungsort oder Prüfprozessen. Nachweisbar sind Material- und Konstruktionsmerkmale (7N D.U.C.C.-Leiter, OFC-Schirmung, Neutrik®-Stecker, verstellbarer Abzweighalter) sowie die spezifizierten elektrischen Kennwerte.

Einsatzempfehlungen

• Symmetrische Ketten: sinnvoll, wenn Quellgeräte und Verstärker XLR-Verbindungen unterstützen und die Signalführung konsequent symmetrisch aufgebaut wird.
• Störumgebungen: praktisch bei längeren Signalwegen oder in Setups mit potenziellen Einstreuquellen, sofern die Geräte symmetrisch arbeiten.
• Installation: getrennt von Netzleitungen verlegen und auf saubere, feste Verriegelung der XLR-Stecker achten.

Technische Spezifikationen

• Gerätetyp: XLR-Verbindungskabel (symmetrisch)
• Aufbau: individuell geschirmte 2-adrige, nicht-verdrehte Struktur
• Leiter: hochreines Kupfer (7N-Class D.U.C.C.), Ø 0,26 mm × 19 Litzen
• Isolierung / Ummantelung: Polyethylen (rot, Primärfarbe) / PVC (blau)
• Schirmung: OFC (sauerstofffreies Kupfer), Ø 0,18 mm × 38 Litzen
• Masseleiter: OFC, Ø 0,08 mm × 30 Litzen
• Leiterwiderstand: ≤ 18 mΩ/m (bei 20°C)
• Isolationswiderstand: ≥ 5000 MΩ/m (bei 20°C)
• Kapazität: ≤ 70 pF/m
• Spannungsfestigkeit: 1.000 VAC (für 1 Minute)
• Kabeldurchmesser: 10,5 mm × 20 mm
• EAN: 4958136036126
