Atoll DAC 300 D/A-Wandler

Der Atoll DAC 300 ist das Spitzenmodell unter den D/A-Wandlern von Atoll Electronique aus Brecey (Normandie). Er kombiniert den SABRE-Wandler ES9038PRO mit eigens von Atoll entwickelten Audiostufen ohne Gegenkopplung und arbeitet dank regelbarer Lautstärke wahlweise als reiner Wandler oder als digitale Vorstufe direkt an einer Endstufe.

Den Schlüssel zum Klang sieht Atoll nicht im Wandlerbaustein allein, sondern ebenso in Netzteilen, analoger Signalverarbeitung, digitaler Aufbereitung vor der Wandlung und hochwertigen Bauteilen. Entsprechend aufwendig ist der DAC 300 aufgebaut: drei sehr rauscharme Linear-Transformatoren, 12 unabhängige Spannungsregelungen, eine hochpräzise, jitterarme Clock und diskrete Class-A-Ausgangsstufen – untergebracht in einem flachen, nur 63 mm hohen Gehäuse.

Technologien & Ausstattung

SABRE ES9038PRO mit präziser Clock

Der SABRE ES9038PRO verarbeitet bis zu 32 Bit/768 kHz und erreicht 137 dB Dynamik, 132 dB Rauschabstand und eine THD von −122 dB (1 kHz, 0 dBFS). Ein SABRE ES9311EQ versorgt ihn mit besonders rauscharmer Spannung (unter 1 µVrms), eine hochpräzise Clock mit geringem Jitter liefert den Takt. Sieben Digitalfilter – Fast und Slow Roll-off jeweils minimal- oder linearphasig, Apodizing, Hybrid und Brickwall – lassen sich während des Hörens umschalten.

Neun digitale Quellen

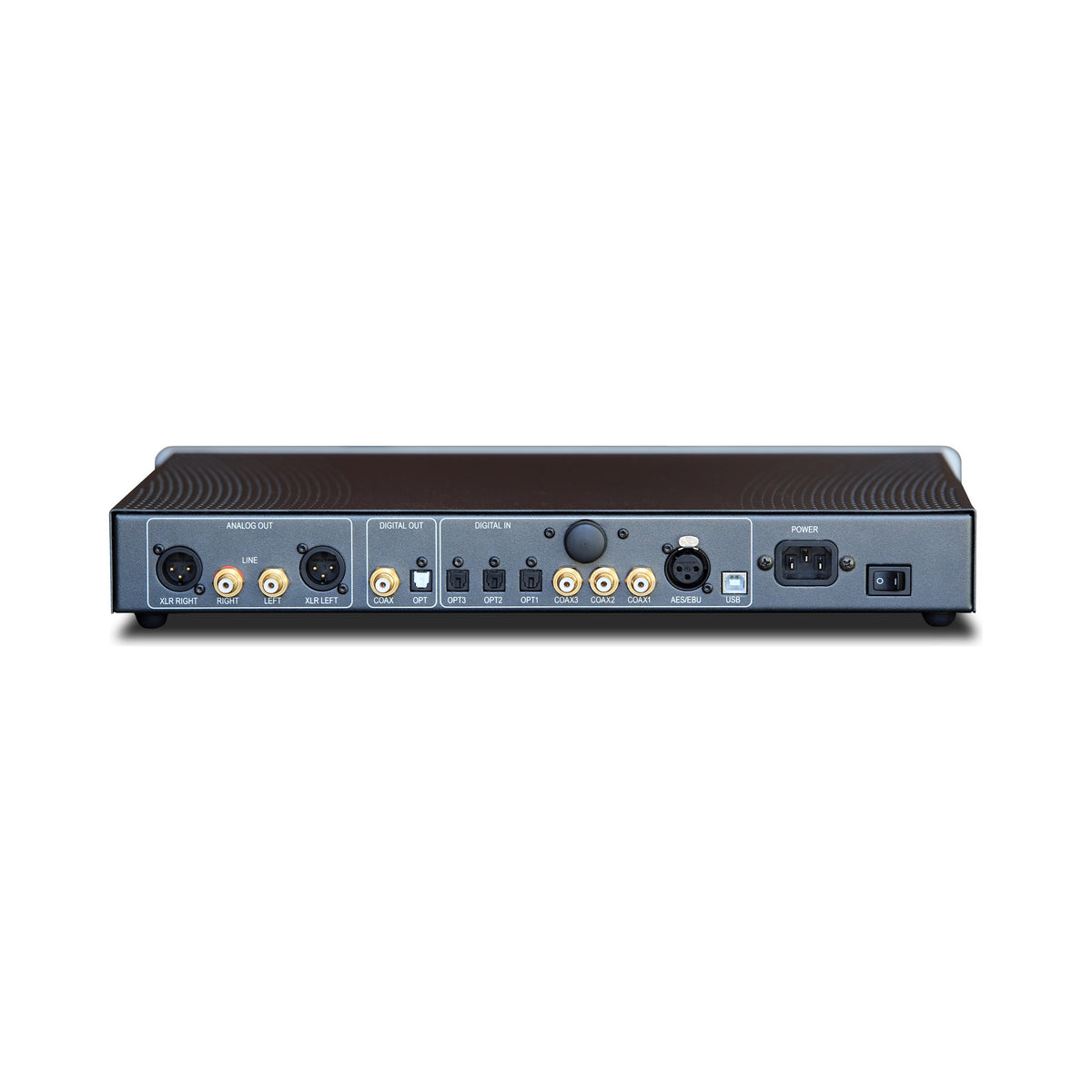

Drei koaxiale und drei optische S/PDIF-Eingänge sowie ein AES/EBU-Eingang – zusammen sieben Digitaleingänge – nehmen Zuspieler wie CD-Laufwerk oder Streamer auf; über Koax und Toslink verarbeitet der DAC 300 PCM bis 24 Bit/192 kHz. Der asynchrone USB-B-Eingang mit XMOS-Interface und eigens für Atoll programmierter Software akzeptiert PCM bis 768 kHz sowie DSD64, DSD128, DSD256 und DSD512, ein Bluetooth-Empfänger bindet Smartphone, Tablet oder Laptop ein. Je ein koaxialer und ein optischer Digitalausgang reichen das Signal weiter.

Vorstufe mit regelbarer Lautstärke

Die Lautstärke regelt der DAC 300 im Wandler, in Schritten von 0 bis 80. Übernimmt ein Vollverstärker oder eine Vorstufe die Regelung, wird sie per Bypass abgeschaltet; direkt an einer Endstufe arbeitet der DAC 300 als digitale Vorstufe. Symmetrische XLR- und unsymmetrische Cinch-Ausgänge stehen bereit, dazu ein 3,5-mm-Kopfhörerausgang an der Front – beim Einstecken des Kopfhörers werden die übrigen Ausgänge stummgeschaltet und die Lautstärkeregelung aktiviert.

Aufwendige Stromversorgung

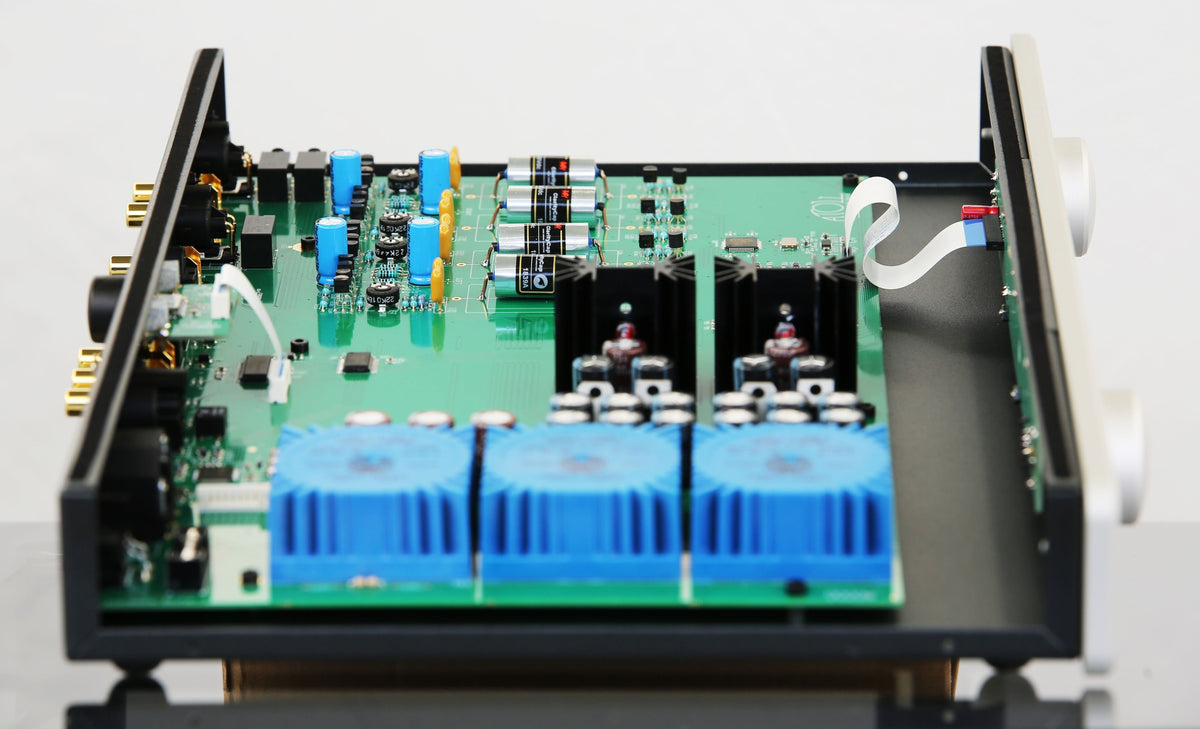

Drei unabhängige, sehr rauscharme Linear-Transformatoren – zwei für die Audiostufen, einer für die Digitalstufen – speisen getrennte Netzteile für Digitalteil und Line-Stufen. Zwölf unabhängige Spannungsregelungen versorgen die einzelnen Schaltungsteile, die Ausgangsstufen werden symmetrisch gespeist; die Siebkapazität beträgt 20.030 µF.

Diskrete Class-A-Ausgangsstufen

Die Ausgangsstufen sind diskret aufgebaut, kommen ohne Gegenkopplung aus und sind in Class A vorgespannt. Koppelkondensatoren der ESA-Serie von Clarity Cap (MKP) und Hochfrequenz-Kondensatoren in Silberglimmer-Technik (Silver Mica) ergänzen die Bauteilauswahl.

Bedienung und Gehäuse

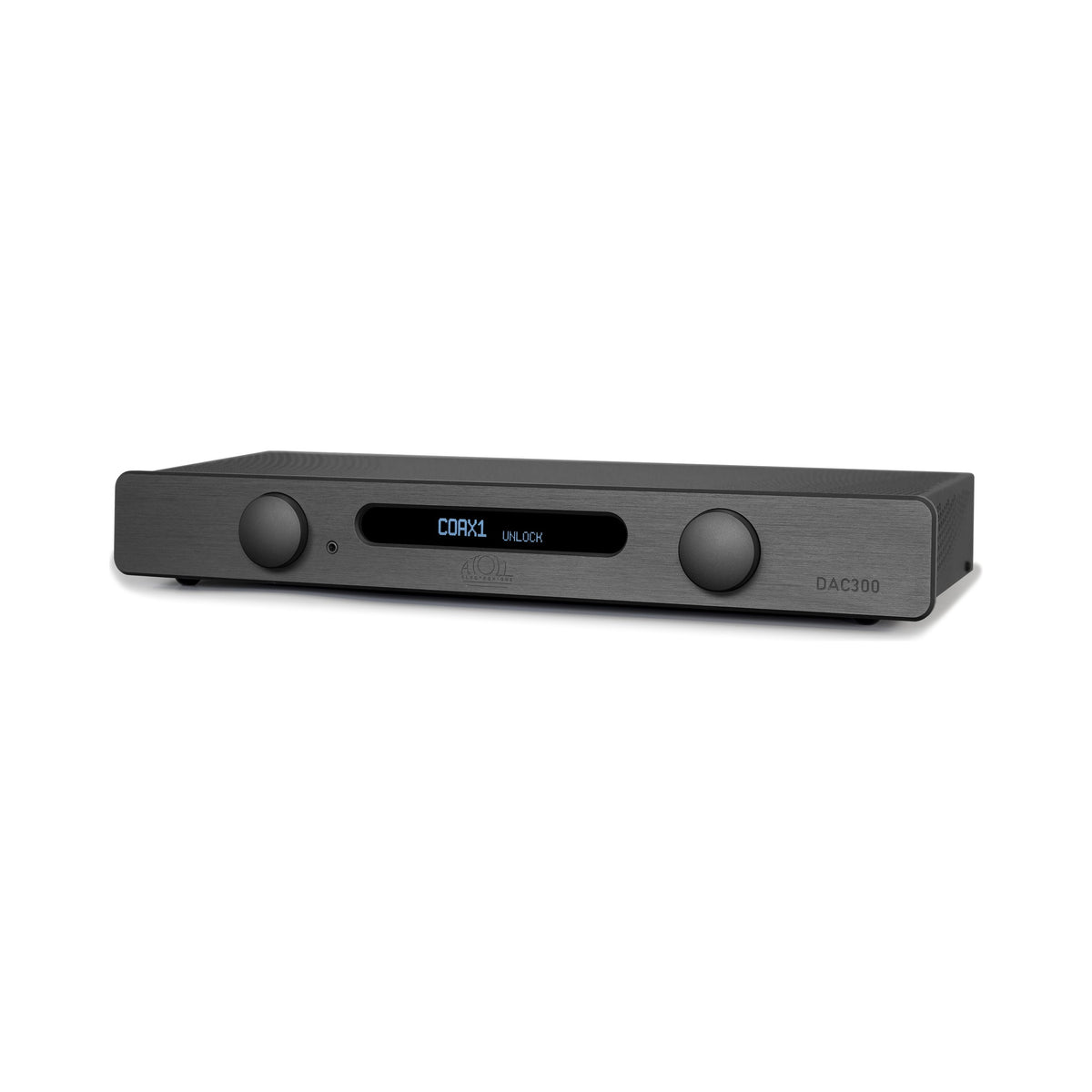

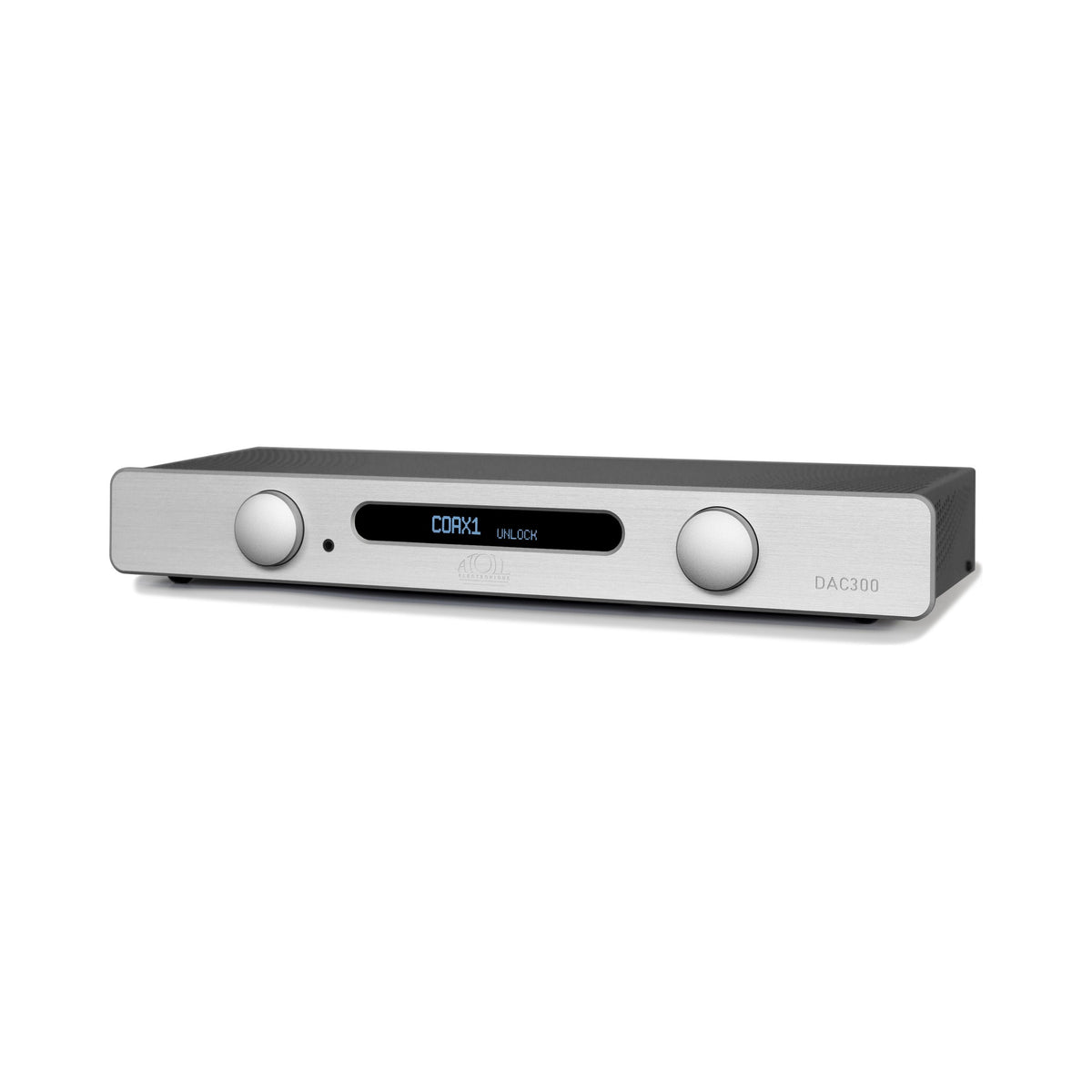

Das Display zeigt links die gewählte Quelle und rechts die Abtastrate. Zwei Drehregler an der Front übernehmen Ein/Standby und Quellenwahl beziehungsweise Lautstärke, Filterwahl und Displayeinstellung; die mitgelieferte Atoll-Systemfernbedienung bietet Quellenwahl und Lautstärke vom Hörplatz aus. Die 8 mm starke Front aus gebürstetem Aluminium gibt es in Silber und in Schwarz.

Highlights

• SABRE ES9038PRO: 32 Bit/768 kHz, 137 dB Dynamik, 132 dB Rauschabstand
• Neun digitale Quellen: 3 × koaxial, 3 × optisch, AES/EBU, USB-B, Bluetooth
• USB asynchron: PCM bis 768 kHz, DSD64 bis DSD512
• Als Vorstufe nutzbar: Lautstärke regelbar und per Bypass abschaltbar, XLR- und Cinch-Ausgang
• Class A ohne Gegenkopplung: diskrete Ausgangsstufen, Clarity-Cap-MKP- und Silberglimmer-Kondensatoren
• Saubere Versorgung: drei Linear-Transformatoren, 12 Spannungsregelungen, SABRE ES9311EQ
• Komfort: sieben Digitalfilter, Kopfhörerausgang, Systemfernbedienung im Lieferumfang

Technische Daten

• Geräteklasse: D/A-Wandler mit regelbarer Lautstärke (als Vorstufe nutzbar)
• Wandler: SABRE ES9038PRO (32 Bit/768 kHz)
• Digitaleingänge: 3 × koaxial, 3 × optisch (Toslink), 1 × AES/EBU, 1 × USB-B (asynchron, XMOS), Bluetooth
• Analogausgänge: 1 × Cinch, 1 × XLR (symmetrisch), 1 × Kopfhörer (3,5 mm, Front)
• Digitalausgänge: 1 × koaxial, 1 × optisch
• Formate koaxial/optisch: PCM 16–24 Bit, 44,1–192 kHz
• Formate USB: PCM 16–32 Bit, 44,1–768 kHz; DSD64, DSD128, DSD256, DSD512
• Digitalfilter: 7, umschaltbar (Fast/Slow Roll-off minimal- oder linearphasig, Apodizing, Hybrid, Brickwall)
• Netzteil: 2 × 10 VA + 10 VA (drei Linear-Transformatoren)
• Siebkapazität: 20.030 µF
• Dynamik: 137 dB
• Klirrfaktor (THD): −122 dB (1 kHz, 0 dBFS)
• Rauschabstand: 132 dB
• Frequenzgang: 5 Hz – 20 kHz
• Ausgangspegel: max. 2,25 Vrms (Cinch und XLR)
• Lautstärkeregelung: 0–80, per Bypass abschaltbar
• Leistungsaufnahme: ausgeschaltet 0 W, Sleep (Vorheizen) 9 W, Betrieb 13 W
• Abmessungen (B × T × H): 440 × 308 × 63 mm
• Gewicht: 5 kg
• Farben: Silber oder Schwarz (gebürstetes, eloxiertes Aluminium)

Hinweise

• Lieferumfang: Atoll-Systemfernbedienung, Netzkabel und Cinch-Kabel.
• Die Systemfernbedienung steuert auch Atoll-CD-Player, -Tuner, -Vollverstärker und -Vorstufen.
• Für den USB-Eingang benötigen Windows-Rechner einen XMOS-Treiber (Download beim Hersteller); macOS und Linux kommen ohne Treiber aus. Welche USB-Formate erreicht werden, kann laut Hersteller von Software und Betriebssystem der Quelle abhängen.
• Am Vollverstärker oder an einer Vorstufe empfiehlt Atoll den Bypass-Betrieb mit festem Ausgangspegel.
