Atoll DR 400 Evolution CD-Laufwerk

Der Atoll DR 400 Evolution ist das CD-Laufwerk der Line 400 aus der französischen Manufaktur Atoll Electronique in Brecey (Normandie). Er ist die reine Laufwerksversion des CD-Players CD 400 Evolution: Auf einen eigenen D/A-Wandler verzichtet er, stattdessen liest er die CD aus und übergibt die Daten digital an einen externen Wandler – etwa einen DAC, einen Streamer oder einen Verstärker mit Digitaleingang. Digitalstufen und Netzteile hat Atoll darauf ausgelegt, der Wiedergabe möglichst viel Realismus und Dichte zu verleihen.

Herzstück ist dieselbe von Atoll entwickelte Top-Loading-Mechanik, die auch im CD 400 Evolution arbeitet – mit massivem Aluminium-Plattenteller, entkoppelter Aufhängung und Anti-Vibrationssystem. Zwei Transformatoren, vier unabhängige geregelte Netzteile und 88.000 µF Siebkapazität bilden die Energiebasis, eine schnelle LVDS-Schaltung bereitet die Signale für die Ausgänge AES/EBU, Koaxial und Optisch auf.

Technologien & Ausstattung

Top-Loading-Mechanik aus eigener Entwicklung

Die CD legt man von oben in die Mechanik ein. Der Plattenteller ist aus massivem Aluminium gefertigt und entkoppelt aufgehängt, ein Anti-Vibrationssystem dämpft mechanische Störungen. Vor dem Schließen der Klappe wird ein magnetischer Puck auf die Disc gesetzt. Der DR 400 Evolution liest CD, CD-R und CD-RW und zeigt CD-Text im Display an.

Digitalstufe mit LVDS-Schaltung

Für die Aufbereitung der S/PDIF- und AES/EBU-Signale setzt Atoll eine schnelle LVDS-Schaltung (Differential Line Driver) ein. Ausgegeben wird über drei Digitalausgänge: AES/EBU über XLR, Koaxial und Optisch; die Signalamplitude beträgt 1 V. Analogausgänge besitzt das Laufwerk nicht – die Wandlung übernimmt das angeschlossene Gerät.

Netzteile mit 88.000 µF Siebkapazität

Ein 30-VA-Lineartransformator übernimmt die allgemeine Stromversorgung, ein zweiter Lineartransformator mit 1,6 VA die Steuerlogik. Vier unabhängige, geregelte Netzteile verteilen die Energie, eine Gesamtkapazität von 88.000 µF hält sie stabil. Im Standby begnügt sich das Laufwerk mit weniger als 0,5 W, im Betrieb mit 4 bis 10 W.

Bedienung

Das kontrastreiche OLED-Display bleibt wahlweise an oder schaltet sich 5 Sekunden nach der letzten Bedienung ab. Die serienmäßige Atoll-Systemfernbedienung bietet Programmierung, Zufallswiedergabe, Wiederholfunktionen, A-B-Repeat und mehrere Zeitanzeigen; sie steuert außerdem Atoll-Vollverstärker, -Vorstufen, -Tuner und -DACs.

Gehäuse aus Aluminium und Stahl

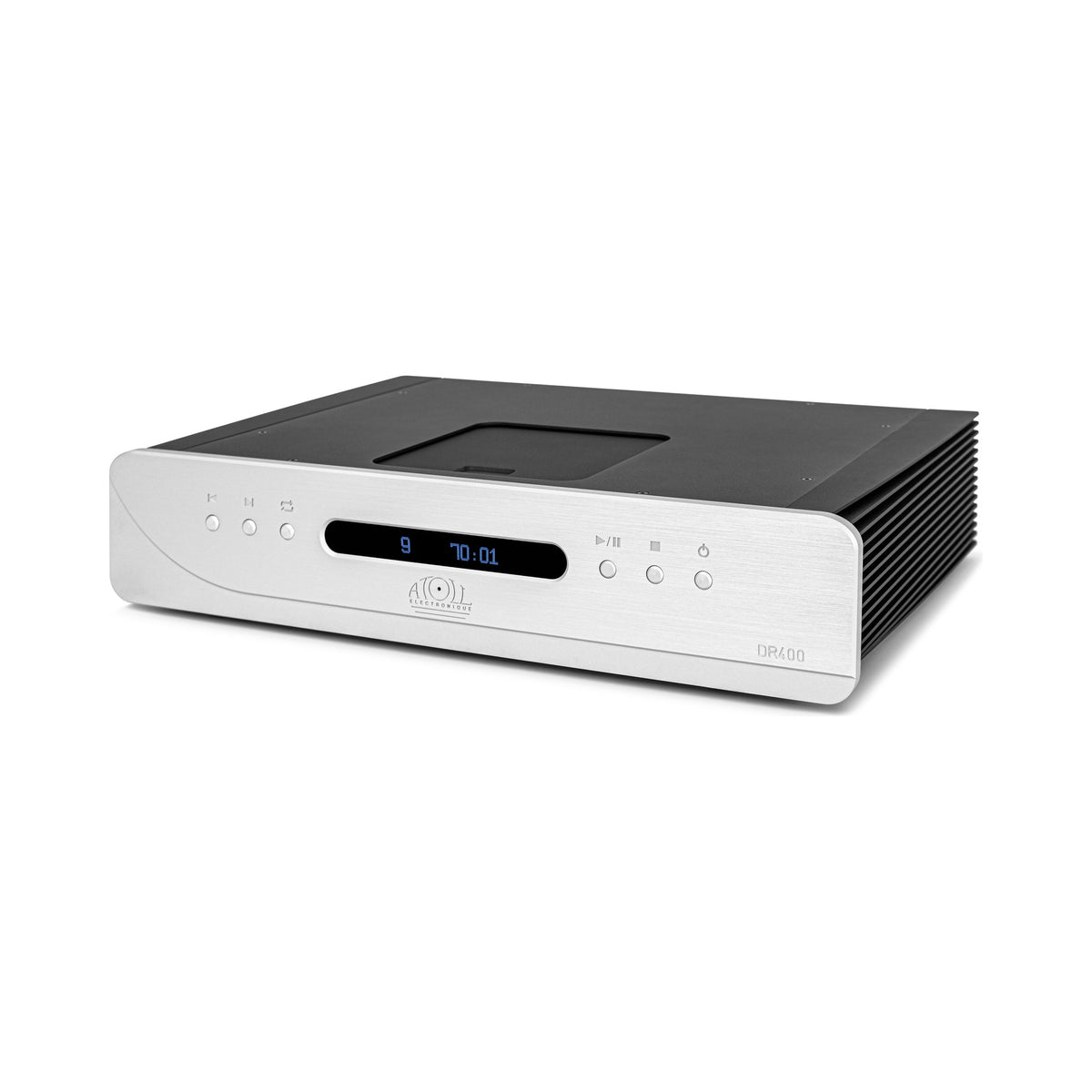

Die 10 mm starke Front aus gebürstetem, mikrogestrahltem und eloxiertem Aluminium trägt eine präzise Gravur, dazu kommen massive Aluminium-Seitenteile und ein 2 mm starkes Stahlchassis. Mit 440 × 340 × 100 mm und 12 kg entspricht der DR 400 Evolution im Format dem CD 400 Evolution. Er ist in Silber und in Schwarz erhältlich.

Highlights

• Reines CD-Laufwerk: ohne eigenen D/A-Wandler, für externe Wandler, Streamer oder Verstärker mit Digitaleingang
• Top-Loading-Mechanik: Atoll-Eigenentwicklung wie im CD 400 Evolution, massiver Aluminium-Plattenteller, magnetischer Puck
• Entkoppelt: aufgehängte Mechanik und Anti-Vibrationssystem
• Drei Digitalausgänge: AES/EBU (XLR), Koaxial und Optisch, Signalaufbereitung per LVDS-Schaltung
• Netzteile: 30 VA + 1,6 VA, vier geregelte Netzteile, 88.000 µF Siebkapazität
• Massiv gebaut: 10-mm-Aluminiumfront, Aluminium-Seitenteile, 2-mm-Stahlchassis
• Sparsam: Standby unter 0,5 W
• Systemfernbedienung im Lieferumfang

Technische Daten

• Geräteklasse: CD-Laufwerk ohne D/A-Wandler (Top-Loader)
• Laufwerk: Atoll Top-Loading-Mechanik, entkoppelt aufgehängt, massiver Aluminium-Plattenteller, magnetischer Puck
• Wiedergabe: CD, CD-R, CD-RW; CD-Text

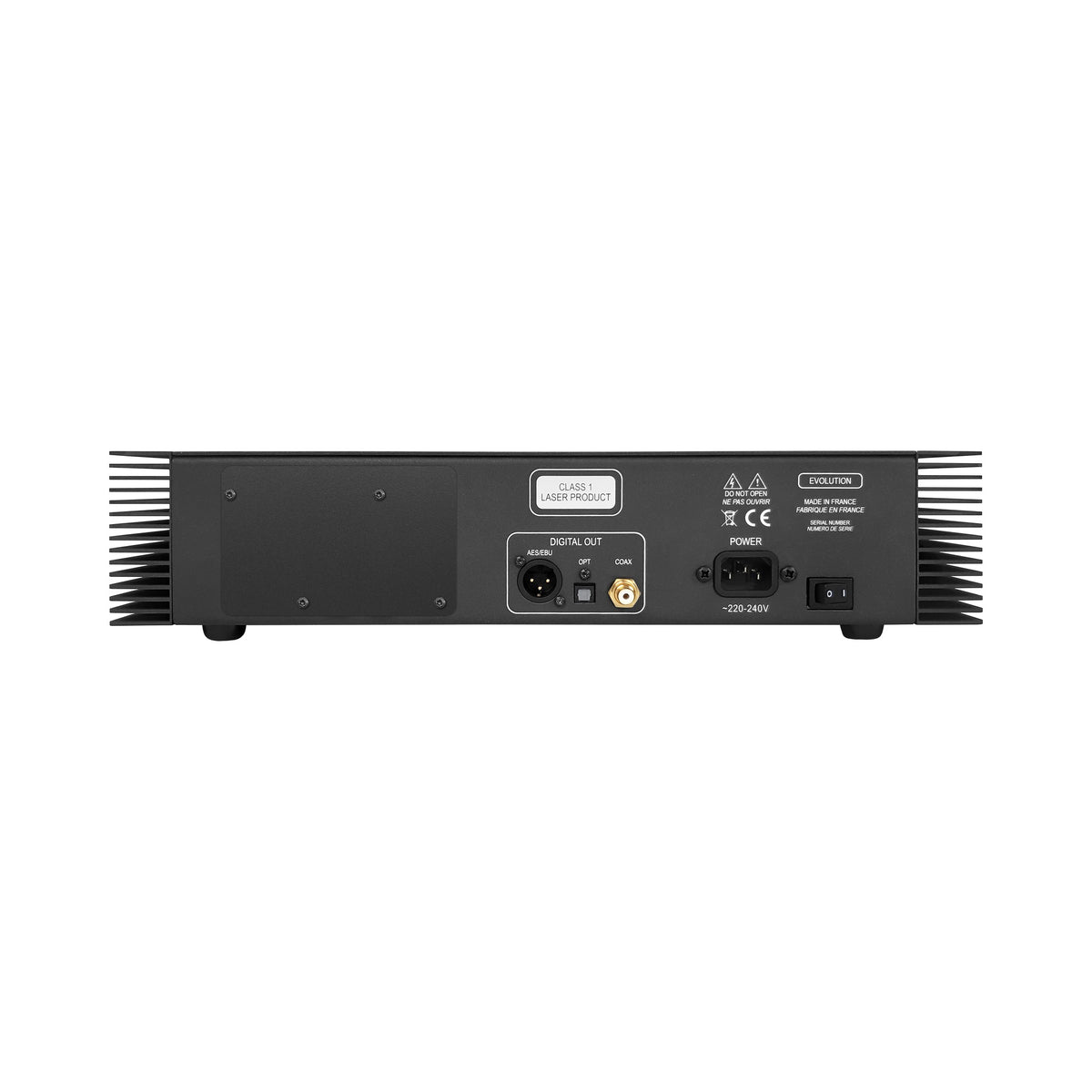

• Digitalausgänge: 1 × AES/EBU (XLR), 1 × Koaxial, 1 × Optisch
• Signalaufbereitung: LVDS-Schaltung (Differential Line Driver) für S/PDIF und AES/EBU
• Digitaler Ausgangspegel: 1 V
• Netzteil: 30 VA (allgemeine Versorgung) + 1,6 VA (Steuerlogik), vier geregelte Netzteile
• Siebkapazität: 88.000 µF
• Leistungsaufnahme: Standby < 0,5 W, Betrieb 4–10 W
• Abmessungen (B × T × H): 440 × 340 × 100 mm
• Gewicht: 12 kg

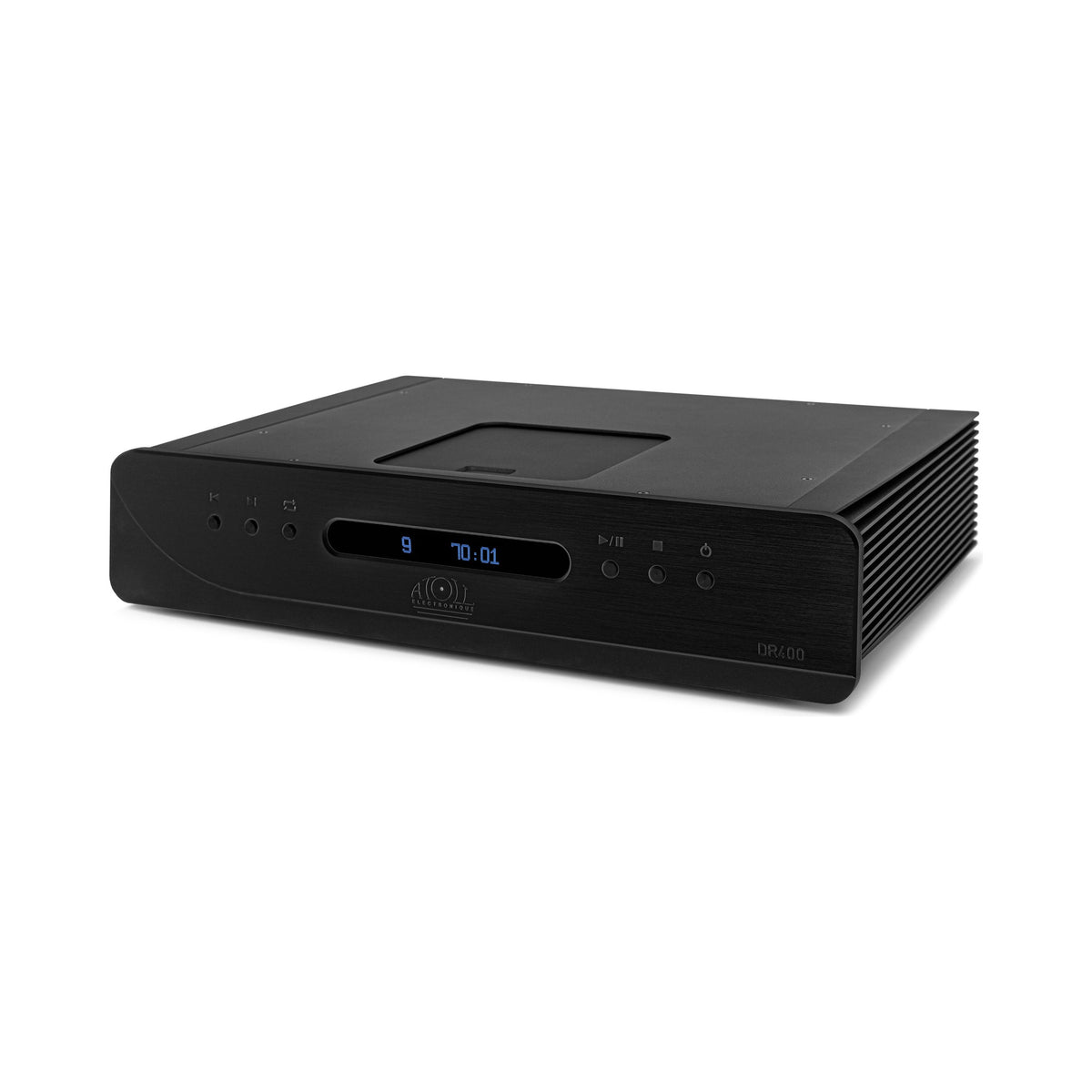

• Farben: Silber oder Schwarz (gebürstetes, eloxiertes Aluminium)

Hinweise

• Lieferumfang: Atoll-Systemfernbedienung in Silber, auch zur schwarzen Ausführung (mit 2 × CR2032-Batterien), magnetischer CD-Puck, Netzkabel, Verbindungskabel und Bedienungsanleitung.
• Vor dem Schließen der Laufwerksklappe immer den Puck auf die CD legen.
• Der DR 400 Evolution hat keinen eigenen D/A-Wandler und keine Analogausgänge; er benötigt einen externen Wandler oder ein Gerät mit Digitaleingang.
• Als CD-Player mit integriertem Wandler und Digitaleingängen gibt es den CD 400 Evolution mit derselben Top-Loading-Mechanik.
