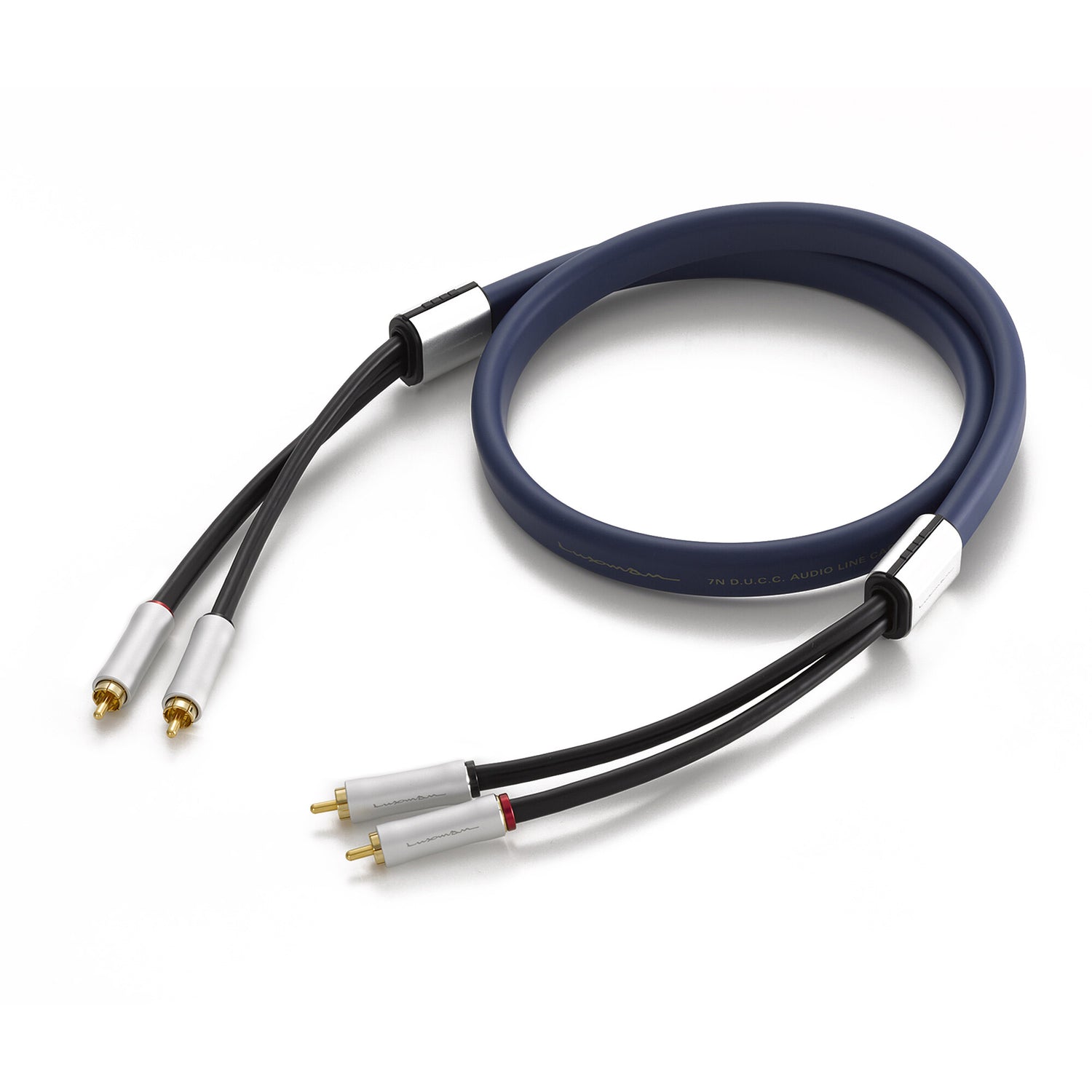

Luxman JPR-15000 RCA Cinchkabel

Referenz-RCA-Linekabel mit 7N-D.U.C.C.-Kupfer und Einzelschirmung

Luxman JPR-15000 ist ein hochwertiges Cinch/RCA-Linekabel aus der 15000er-Serie für anspruchsvolle, analoge Signalverbindungen im High-End-System. Der Aufbau kombiniert einen groß dimensionierten Innenleiter aus 7N-Class D.U.C.C.-Kupfer mit einer konstruktiv auf Störarmut ausgelegten Führung und Schirmung der Leiter.

Einordnung im Luxman-Programm

• Geräteklasse: analoges RCA-Linekabel (Zubehör) für Line-Pegel-Verbindungen.
• Serie: 15000er-Serie als Referenzkabel-Linie.
• Alternative für symmetrisch: Luxman nennt das JPC-15000 als XLR-Pendant für Balanced-Verbindungen.

Klangliche Abstimmung im System

Ein Linekabel soll Signale elektrisch definiert und störarm übertragen. Beim JPR-15000 zielen Materialwahl, Leiterführung und Schirmkonzept auf niedrige Verluste und geringe Beeinflussung durch Einstreuungen.

• störärmere Signalübertragung durch einzeln geschirmte Leiter (hot/cold)
• robuste, reproduzierbare Verbindungen durch hochwertige RCA-Steckverbinder
• planbare Integration über spezifizierte Kennwerte wie Kapazität und Leiterwiderstand

Schaltung, Netzteil und mechanischer Aufbau

• Leiter: hochreines 7N-Class D.U.C.C.-Kupfer; Litzenaufbau Ø 0,26 mm × 19.
• Struktur: 2-adrig, Einzelschirmung, nicht-verdrehte Struktur.
• Leiterführung: nicht-verdrehte Parallelführung von heißem und kaltem Leiter; integrierte Kanalführung für Links/Rechts.
• Schirmung: OFC-Schirm Ø 0,18 mm × 38; zusätzlicher Masseleiter OFC Ø 0,08 mm × 30.
• Mechanisches Detail: verstellbarer Abzweighalter mit Aluminiumabdeckung zur Anpassung der Länge zwischen Stecker und Halter.

Anschlüsse, Bedienung und Praxis

• Anschlussstandard: RCA/Cinch (unsymmetrisch) für Line-Signale.
• Praxis: geeignet für Verbindungen zwischen DAC/CD-Player/Streamer und Vor- oder Vollverstärker.
• Verlegung: aufgrund des Kabeldurchmessers ausreichend Platz und Biegeradius einplanen.

Luxman-Technologien und ihre Bedeutung

• 7N-Class D.U.C.C.: Dia Ultra Crystallized Copper; Luxman beschreibt hohe Kupferreinheit und optimierte Kristallstruktur als Basis für niedrige Impedanz und hohe Signalreinheit.
• Nicht-verdrehte Parallelführung: soll unerwünschte Induktionen reduzieren und eine saubere Signalführung unterstützen.
• Einzelschirmung von hot/cold: Luxman beschreibt eine Reduktion kapazitiver Kopplung als Ziel des Schirmkonzepts.
• Integrierte Links/Rechts-Kanalführung: Luxman nennt die Reduktion potenzieller Brummschleifen als Zweck.

Fertigung, Qualität und Langlebigkeit

Angaben zu Fertigungsort oder Prüfprozessen sind in der Quelle nicht ausgewiesen. Belegt sind der definierte Aufbau (Leiter, Schirmung, Kennwerte) sowie das mechanische Konzept mit verstellbarem Abzweighalter.

Einsatzempfehlungen

• High-End-Line-Verbindungen: zwischen hochwertigen Quellen und Vor-/Vollverstärkern mit RCA-Ein-/Ausgängen.
• Störarme Installation: getrennt von Netzleitungen und Netzteilen verlegen, um Einstreuungen zu minimieren.
• Symmetrische Ketten: wenn XLR benötigt wird, das von Luxman genannte JPC-15000 als Alternative einplanen.

Technische Spezifikationen

• Gerätetyp: RCA-Linekabel
• Aufbau: 2-adrige Einzelschirmung, nicht-verdrehte Struktur
• Leiter: Hochreines Kupfer (7N-Class D.U.C.C.), Ø 0,26 mm × 19 Litzen
• Isolierung / Ummantelung: Polyethylen (rot), PVC (blau)
• Schirmung: OFC, Ø 0,18 mm × 38 Litzen
• Masseleiter: OFC, Ø 0,08 mm × 30 Litzen
• Leiterwiderstand: ≤ 18 mΩ/m (bei 20°C)
• Isolationswiderstand: ≥ 5000 MΩ/m (bei 20°C)
• Kapazität: ≤ 70 pF/m
• Spannungsfestigkeit: 1.000 VAC (für 1 Minute)
• Kabeldurchmesser: 10,5 mm × 20 mm
• EAN: 4958136036119
