Supra Cables Trico MP/RCA/BNC 75 Ω Digital-Coax-Kabel

75-Ohm Koax-Digitalkabel für S/PDIF und SDI mit definierter Impedanz und hoher Störsicherheit

Die Supra Trico Digital-Kabel (TRICO 1RCA-1RCA, 1RCA-1BNC, 1BNC-1BNC und 1MP-1RCA) sind hochwertige 75-Ohm Digitalkabel für S/PDIF und weitere 75-Ohm-Anwendungen wie SDI/Video. Sie sind darauf ausgelegt, die charakteristische Impedanz exakt einzuhalten, Reflexionen zu minimieren und digitale Rechtecksignale auch über längere Strecken stabil zu übertragen. Der Aufbau kombiniert PE-Schaum-Isolation (sehr niedrige Kapazität) mit Doppelschirmung und einer semi-balanced Schirmanbindung (Außenschirm nur an der Source-Seite). Das macht Trico besonders interessant für HiFi-Setups mit CD-Transport/DAC, Streamer/DAC, AV-Receivern oder Geräten mit BNC- oder 3,5-mm-Koaxausgang.

Serien- und Produkt-Einordnung

Trico ist Supras „echtes“ 75-Ohm-Koaxprogramm für digitale Audio- und Videoübertragungen. Die konfektionierten Digital-Varianten sind im Supra-Raster Good–Better–Best als Best geführt und decken die gängigen Anschlussfälle ab: RCA↔RCA (S/PDIF), RCA↔BNC (Consumer ↔ Pro/SDI), BNC↔BNC (Pro/SDI) sowie 3,5 mm Mono (MP)↔RCA für Geräte mit Mini-Koaxausgang.

Klangliche Wirkung und Praxisnutzen im System

Bei Digitalkabeln ist Physik relevant: definierte 75 Ohm, niedrige Kapazität und wirksame Abschirmung sorgen für saubere Signalformen und reduzieren typische Übertragungsprobleme wie Reflexionen durch Fehlanpassung. In der Praxis bedeutet das:

• stabile S/PDIF-Übertragung durch echte 75-Ohm-Auslegung
• hohe Störfestigkeit durch Doppelschirmung und semi-balanced Schirmanbindung
• robuste, sichere Steckverbindungen (PPX-RCA mit Klemmsitz bzw. Neutrik-BNC mit Twist-Lock)

Aufbau, Leiter, Schirmung und Stecker

• Leiter: versilbertes OFC (Kernleiter und innerer Schirmanteil); zusätzlicher Außenschirm aus OFC (Doppelschirm-Aufbau)
• Aufbau/Geometrie: 75-Ohm Koax/Triax (Supra Trico), für S/PDIF und SDI ausgelegt
• Isolation/Dielektrikum: PE-Schaum (auf sehr niedrige Kapazität ausgelegt)
• Schirmung: Doppelschirmung; semi-balanced (Außenschirm nur an der Source-Seite angeschlossen)
• Steckverbinder:

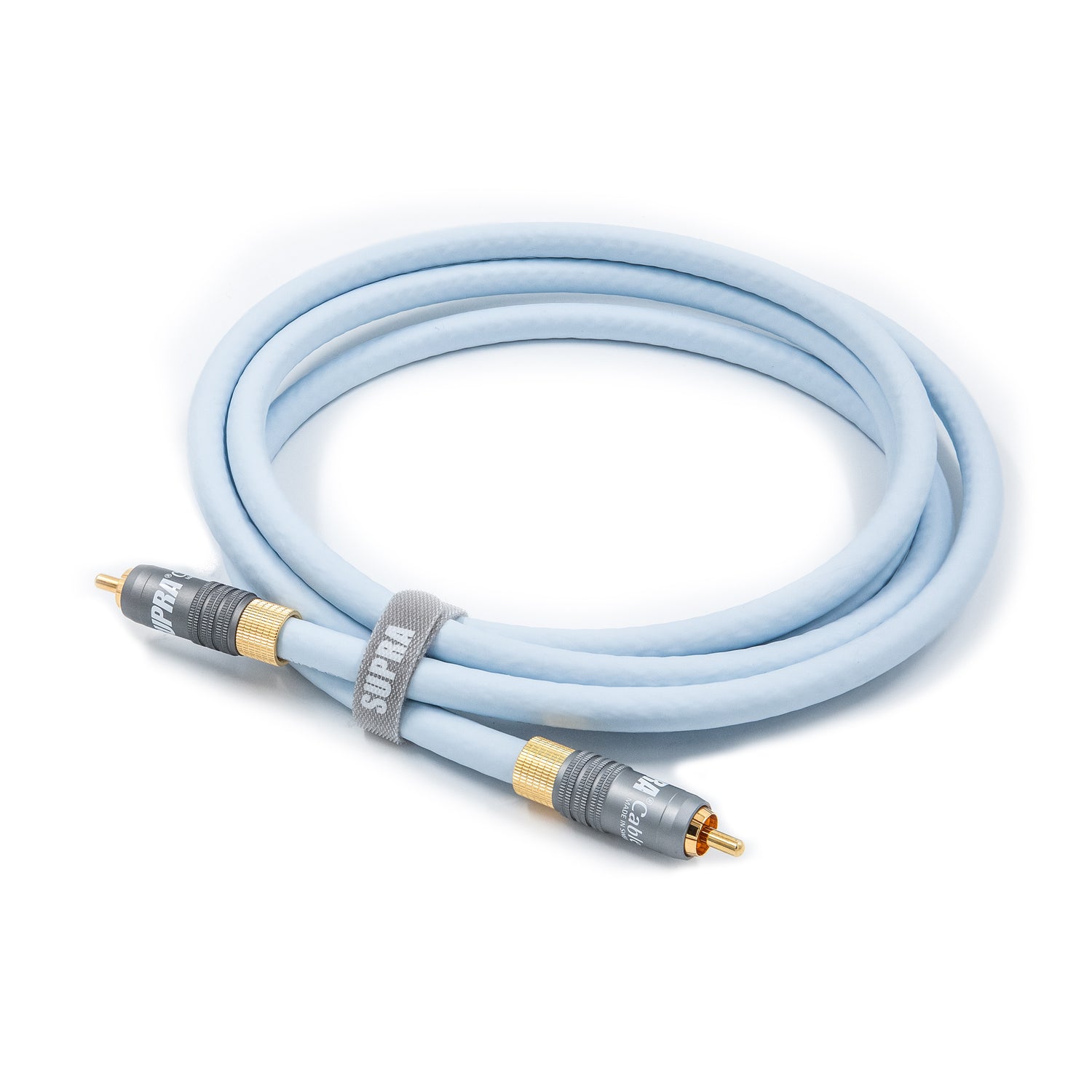

  • TRICO 1RCA-1RCA: RCA↔RCA mit Supra PPX (Expansion-Clamping)

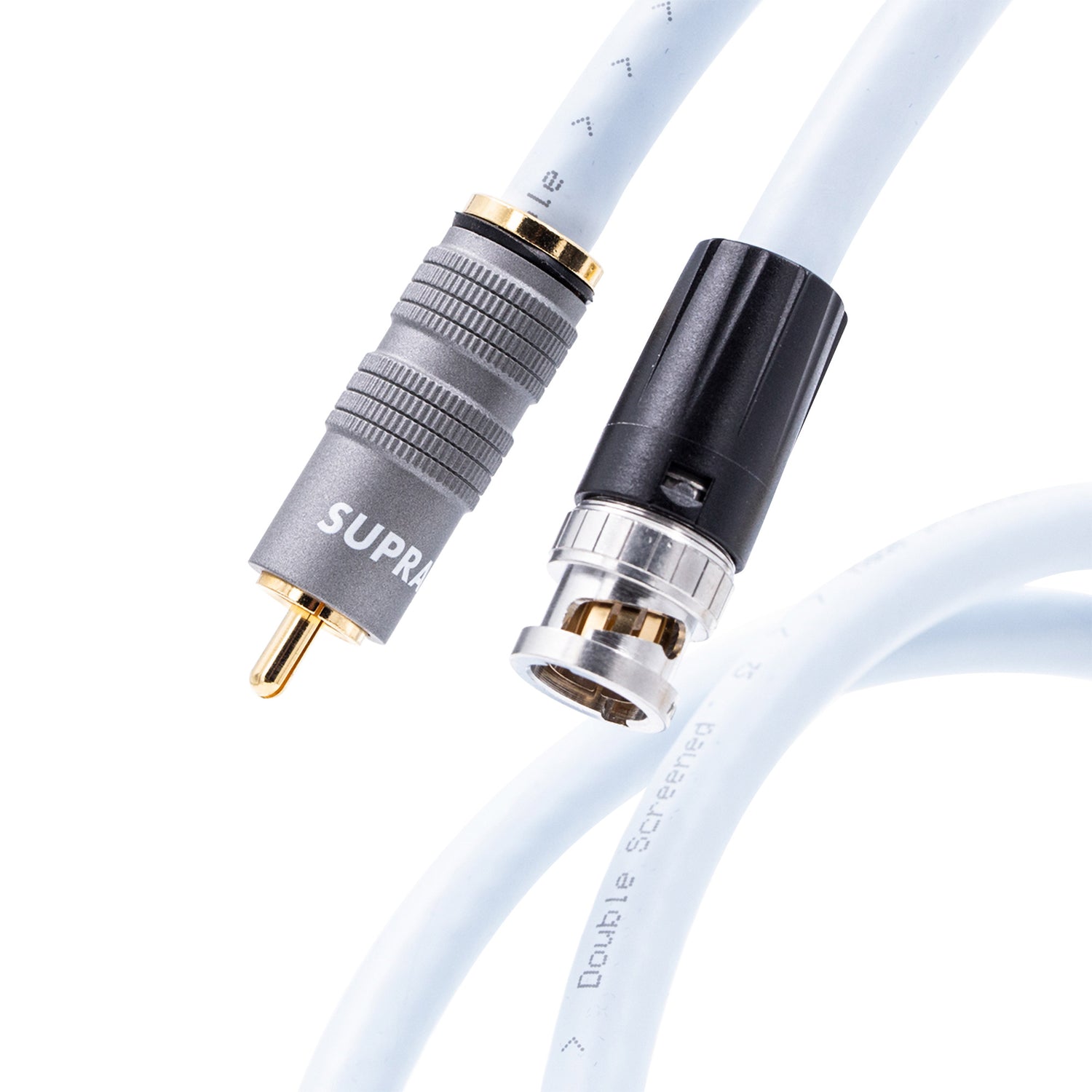

  • TRICO 1RCA-1BNC: Supra PPX RCA ↔ Neutrik BNC NBLC75BSX14 (Twist-Lock)

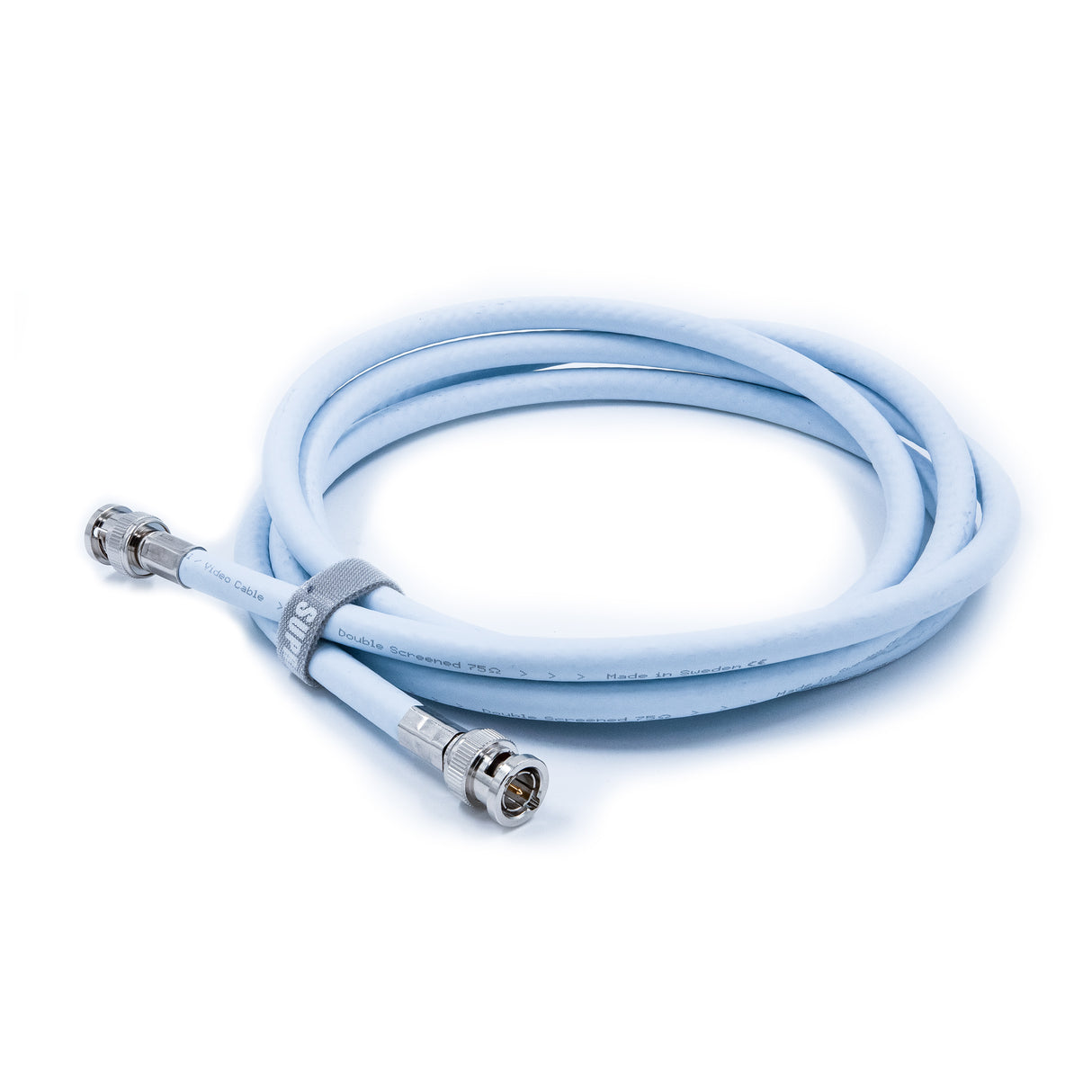

  • TRICO 1BNC-1BNC: Neutrik BNC NBLC75BSX14 ↔ Neutrik BNC NBLC75BSX14 (Twist-Lock)

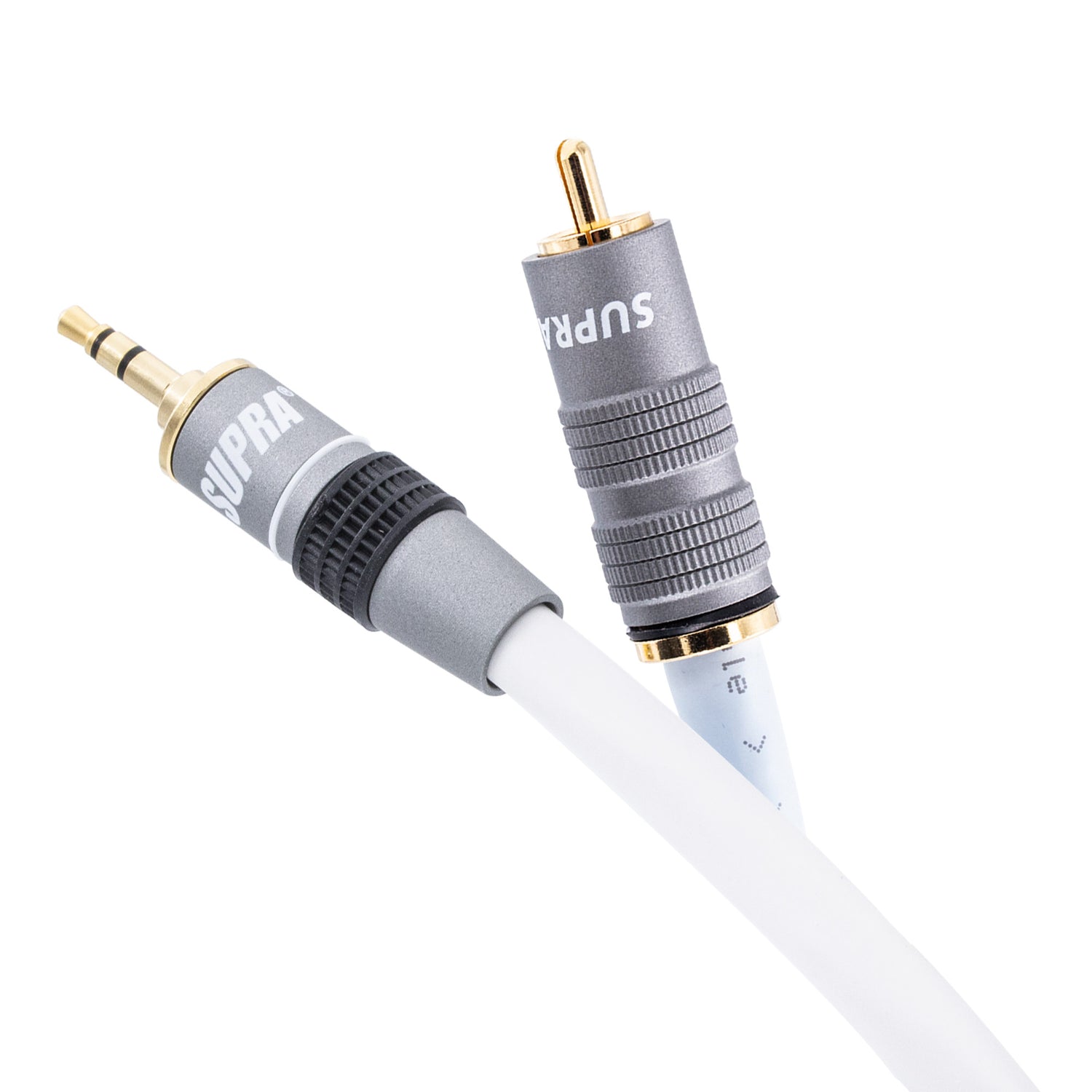

  • TRICO 1MP-1RCA: Supra MP-8 3,5 mm Mono ↔ Supra PPX RCA
• Konfektion/Längen: je nach Variante mehrere Standardlängen; Sonderlängen laut Datenblatt auf Anfrage

Technologien und Besonderheiten

• True 75 Ohm: auf exakte 75-Ohm-Übertragung ausgelegt, um Fehlanpassungen und Reflexionen zu minimieren.
• PE-Schaum & sehr niedrige Kapazität: konstruktiv auf schnelle Signalflanken und hohe Bandbreite ausgelegt; beim BNC-Modell wird u. a. 58 pF/m genannt.
• Dual Shield / Doppelschirmung: innerer Schirm (versilbert) plus äußerer OFC-Schirm für hohe Immunität gegen Einstreuungen.
• Semi-balanced Schirmanbindung: Außenschirm nur an der Source-Seite verbunden; deshalb die Pfeilrichtung (Source > Receiver) einhalten.

Einsatzempfehlungen

• CD-Transport/Streamer/Digital-Quelle ↔ DAC: TRICO 1RCA-1RCA (RCA S/PDIF) oder TRICO 1BNC-1BNC (BNC/SDI).
• RCA ↔ BNC Mischanschlüsse: TRICO 1RCA-1BNC, wenn ein Gerät RCA und das andere BNC nutzt.
• Geräte mit 3,5-mm Koaxausgang (Mini-S/PDIF): TRICO 1MP-1RCA für Mini-Plug ↔ RCA.
• Pfeilrichtung konsequent einhalten (Source > Receiver), besonders wichtig durch die einseitige Schirmanbindung.

Technische Spezifikationen

• Produkttyp: 75-Ohm Koax-Digitalkabel (S/PDIF / SDI), konfektioniert
• Serie/Line: Supra Trico (Digital)
• Einordnung im Line-up: Good–Better–Best: Best
• Aufbau: Supra Trico; semi-balanced Schirmanschluss (Außenschirm nur Source-Ende)
• Dielektrikum: PE-Schaum
• Außenmantel: PVC GA78, rund
• Kabeldurchmesser: 8,3 mm
• Signalrichtung: Pfeile beachten (Source > Receiver)
