Atoll AM 400 Evolution Endstufe

Die Atoll AM 400 Evolution ist die Stereo-Endstufe der 400er-Linie aus der französischen Manufaktur Atoll Electronique in Brecey (Normandie). Für die Evolution-Version hat Atoll die diskret aufgebaute Elektronik neu ausgelegt: Die Endstufe ist nun unempfindlich gegenüber kapazitiven Lasten, die Leistung steigt auf 2 × 170 W an 8 Ohm und der Rauschabstand auf 105 dB.

Vier MOSFET-Paare pro Kanal, ein 1050-VA-Ringkerntransformator und 111.300 µF Siebkapazität stellen an 4 Ohm 2 × 320 W bereit – Reserven auch für anspruchsvolle Lautsprecher. Gebrückt arbeitet die AM 400 Evolution als Monoblock mit 600 W an 8 Ohm; mit Cinch- und XLR-Eingang, einem Line-Ausgang zum Durchschleifen und dem 12-V-Trigger-Eingang fügt sie sich in Stereo-, Bi-Amping- und Mono-Konfigurationen ein.

Technologien & Ausstattung

Vier MOSFET-Paare pro Kanal

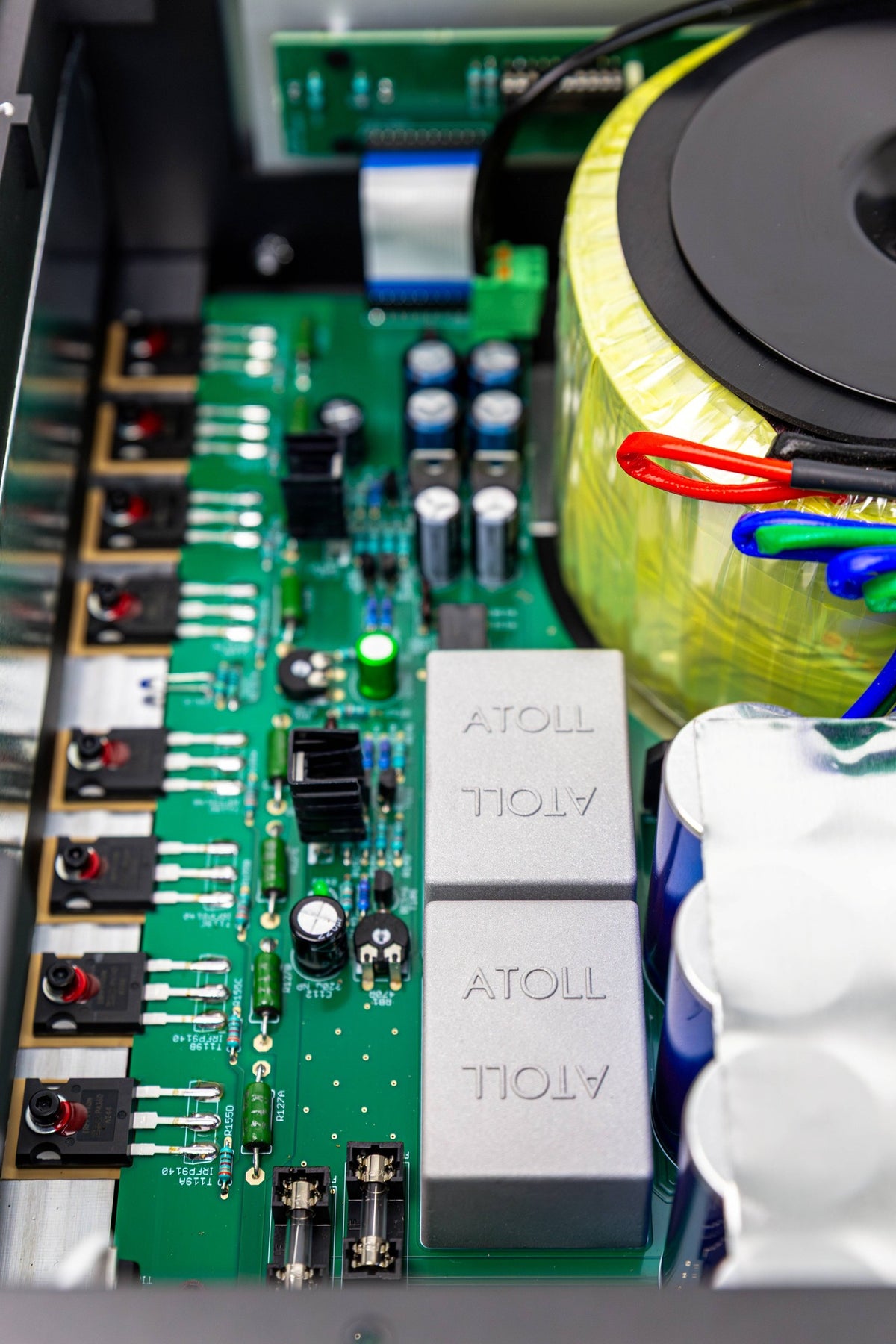

Jeder Kanal arbeitet mit vier Paaren von MOSFET-Leistungstransistoren, deren Arbeitspunkt eine für die Evolution-Version erneuerte Bias-Schaltung einstellt. Stromquellen aus Bipolartransistoren und LEDs halten die Versorgungsspannungen stabil; eine Einschaltverzögerung und ein Schutzrelais bewahren die Lautsprecher vor Überspannung am Ausgang.

Kräftiges Netzteil

Ein 1050-VA-Ringkerntransformator versorgt die Endstufe. Die Siebkondensatoren mit niedrigem Serienwiderstand – zusammen 111.300 µF – fertigt ein namhafter Spezialist nach Maß. Aus Aluminium gefräste Kühlkörper führen die Wärme ab.

Vollsymmetrische Signalführung

Die Verstärkerzüge für den linken und rechten Kanal sind im Doppel-Mono-Aufbau getrennt ausgeführt, das XLR-Signal wird rein symmetrisch verarbeitet. Dank der differenziellen Schaltungsstruktur lässt sich die Endstufe brücken, ohne dass die musikalischen Nuancen leiden. Geschirmte MKP-Koppelkondensatoren, Platinen mit Nickel-Gold-Oberfläche und fest mit dem Chassis verschraubte Cinch-Buchsen sichern die Signalqualität; zu den Lautsprecherterminals aus Tellurkupfer führen Leitungen aus sauerstofffreiem, versilbertem Kupfer mit Teflon-Isolierung.

Stereo, Bi-Amping oder Mono

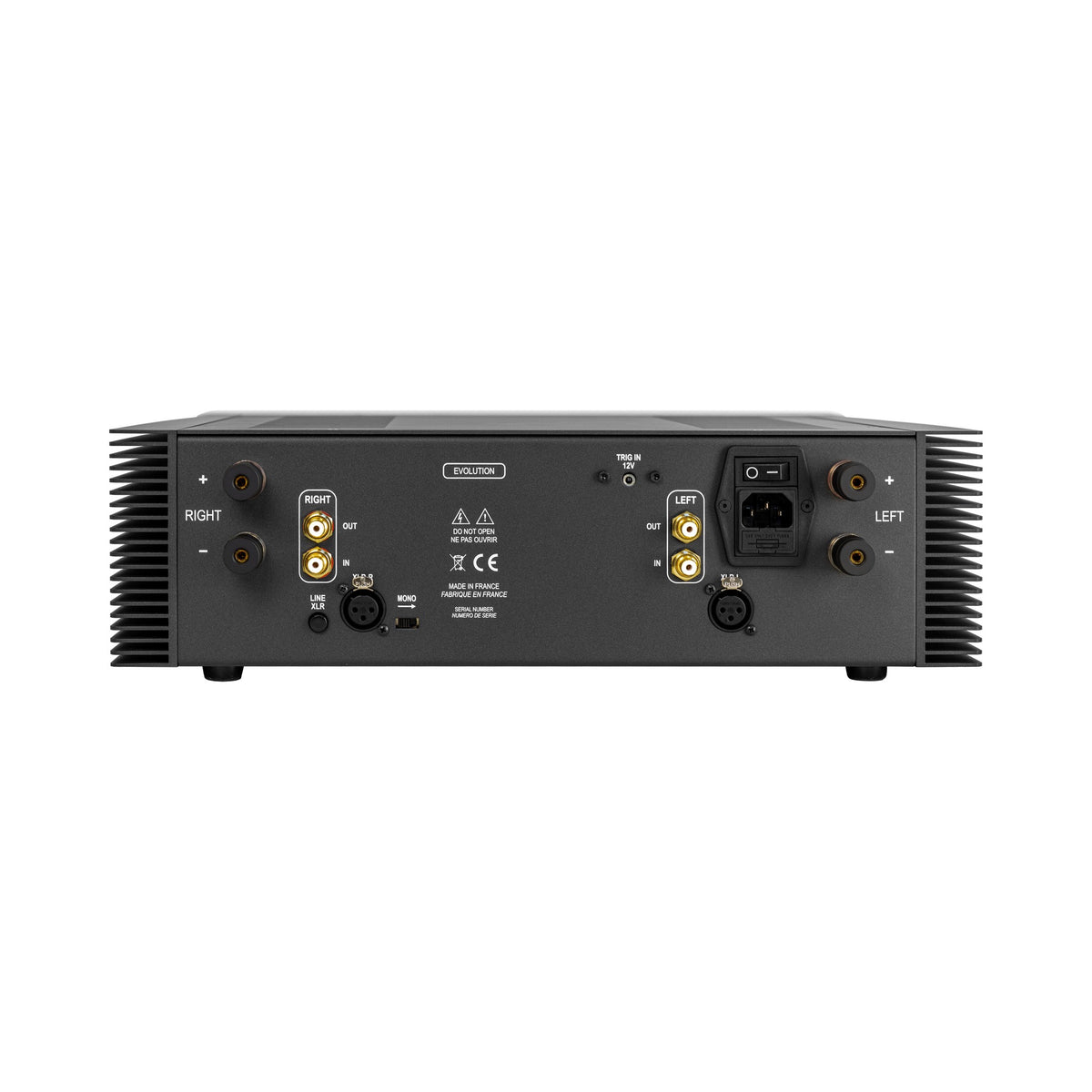

Ein Schalter auf der Rückseite wählt zwischen Cinch- und XLR-Eingang, eine LED an der Front zeigt den XLR-Betrieb an. Der Line-Ausgang reicht das Eingangssignal an eine zweite Endstufe weiter, etwa für Bi-Amping. Mit dem Mono-Schalter wird die AM 400 Evolution zum Monoblock mit 600 W an 8 Ohm; Atoll stellt Anschlusspläne für Stereo-, Bi-Amping- und Mono-Betrieb bereit. Über den 12-V-Trigger-Eingang (3,5-mm-Klinke) schaltet sie sich gemeinsam mit der Vorstufe ein und aus.

Gehäuse aus gebürstetem Aluminium

Die 10 mm starke Front aus gebürstetem, mikrogestrahltem und eloxiertem Aluminium mit präziser Gravur sitzt auf einem 2 mm starken Stahlchassis. Die AM 400 Evolution ist in Silber und in Schwarz erhältlich.

Highlights

• 2 × 170 W an 8 Ω / 2 × 320 W an 4 Ω: vier MOSFET-Paare pro Kanal
• Brückbar: 600 W an 8 Ω im Mono-Betrieb, umschaltbar auf der Rückseite
• Kräftiges Netzteil: 1050-VA-Ringkerntrafo, 111.300 µF Siebkapazität
• Vollsymmetrisch: rein symmetrische XLR-Signalverarbeitung, Doppel-Mono-Aufbau
• Stabil an kapazitiven Lasten: neu ausgelegte diskrete Audiostufen, 105 dB Rauschabstand
• Flexibel: Cinch- und XLR-Eingang, Line-Ausgang für Bi-Amping, 12-V-Trigger-Eingang
• Massiv gebaut: 10-mm-Aluminiumfront, 2-mm-Stahlchassis, gefräste Alu-Kühlkörper

Technische Daten

• Geräteklasse: Stereo-Endstufe (MOSFET, Doppel-Mono, brückbar)
• Ausgangsleistung: 2 × 170 W an 8 Ω, 2 × 320 W an 4 Ω (RMS, 230 V)
• Brückenbetrieb (Mono): 600 W an 8 Ω
• Leistungstransistoren: vier MOSFET-Paare pro Kanal
• Netzteil: 1050 VA Ringkern
• Siebkapazität: 111.300 µF
• Eingänge: 1 × Cinch (Line), 1 × XLR (symmetrisch), per Schalter wählbar; 1 × 12-V-Trigger (3,5-mm-Klinke)
• Ausgänge: 1 Paar Lautsprecherklemmen (Tellurkupfer), 1 × Line-Out (Cinch, zum Durchschleifen)
• Eingangsimpedanz: 220 kΩ
• Empfindlichkeit: 1,7 V
• Rauschabstand: 105 dB
• Klirrfaktor: 0,005 % (1 kHz)
• Bandbreite: 5 Hz – 200 kHz
• Anstiegszeit: 1,5 µs
• Leistungsaufnahme: ausgeschaltet 0 W, Betrieb 48–800 W
• Abmessungen (B × T × H): 440 × 370 × 130 mm
• Gewicht: 19 kg

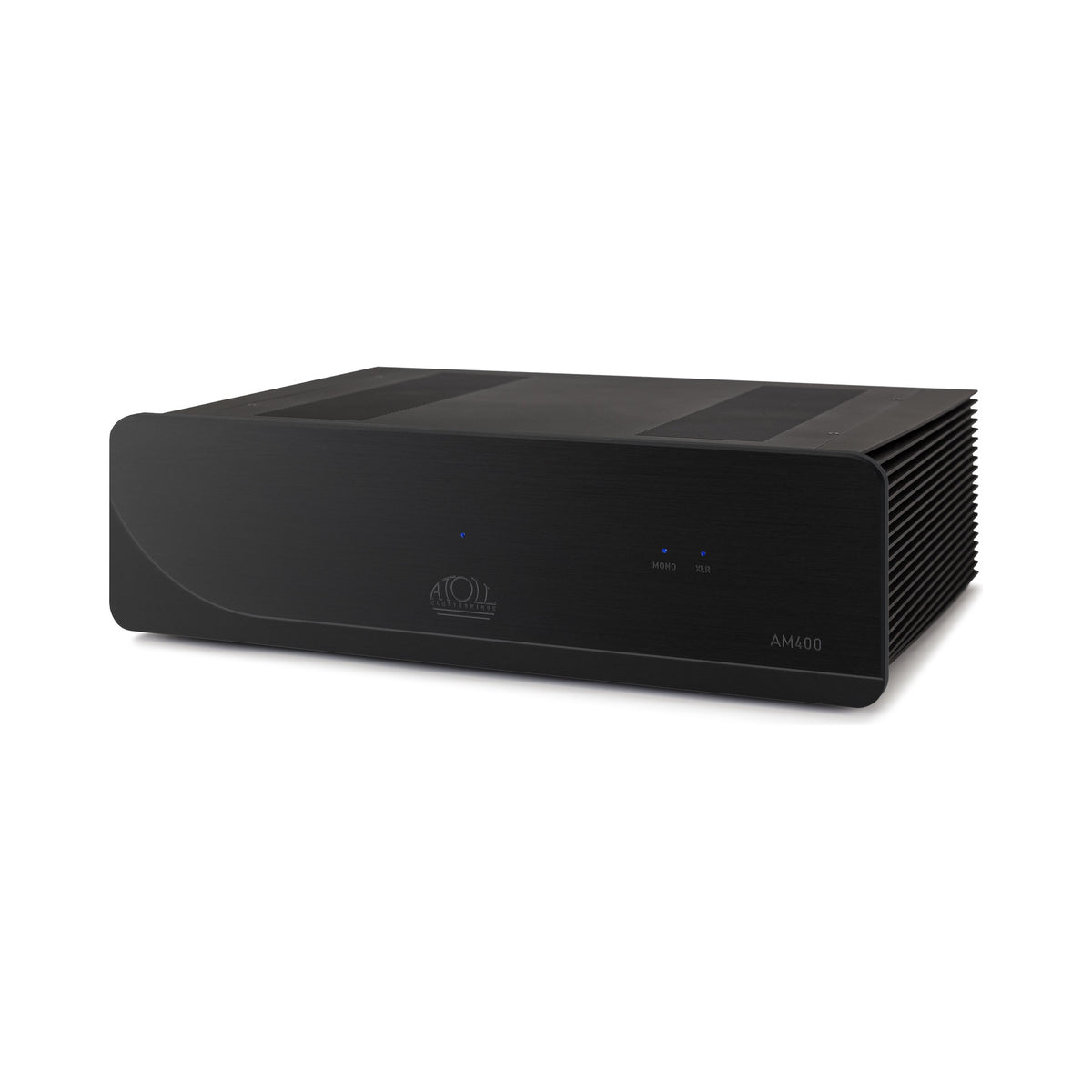

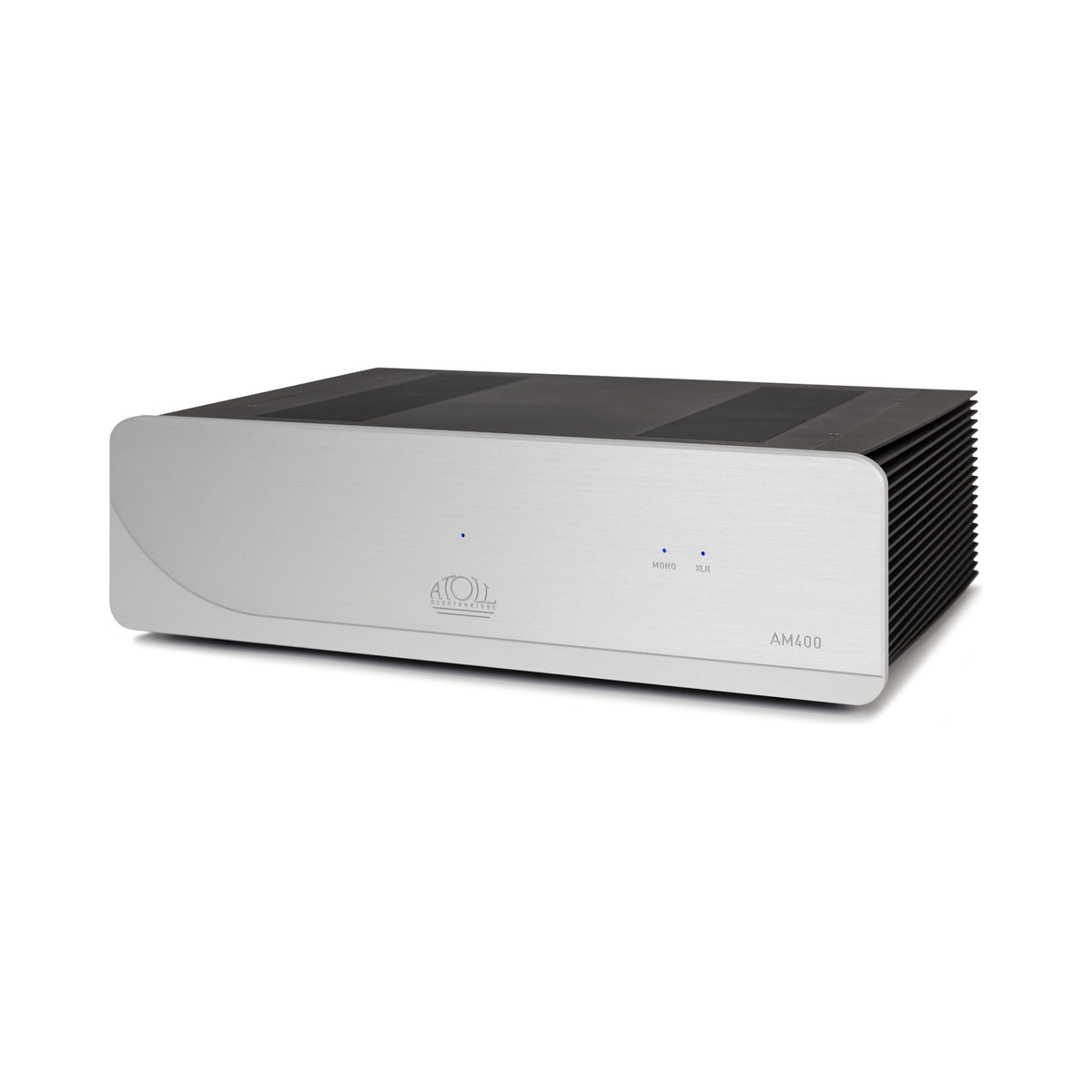

• Farben: Silber oder Schwarz (gebürstetes, eloxiertes Aluminium)

Hinweise

• Lieferumfang: Netzkabel und Bedienungsanleitung mit Garantiezertifikat.
• Trigger-Betrieb: Der Netzschalter muss in Stellung OFF (0) stehen; in Stellung ON (I) arbeitet die Endstufe, der Trigger jedoch nicht. Trigger-Kabel (3,5-mm-Klinke) sind nicht im Lieferumfang.
• Mono-Brückenbetrieb: Für eine Stereoanlage im Brückenbetrieb werden zwei AM 400 Evolution benötigt. Den Mono-Schalter nur bei gezogenem Netzstecker umlegen; die Verkabelung zeigt die Bedienungsanleitung.
• Generation: aktuelle Evolution-Version; Vorgängergeneration war die AM 400 Signature.
