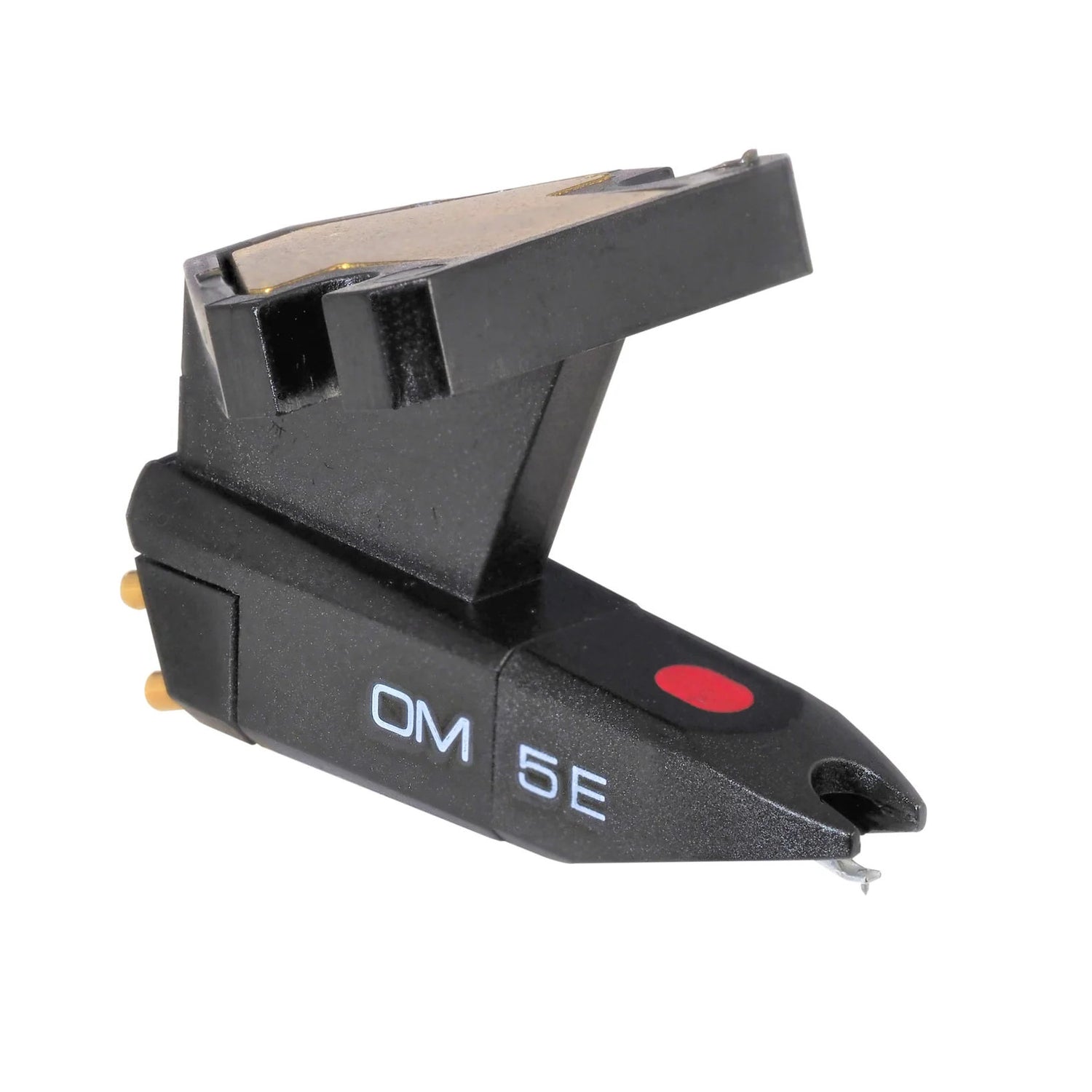

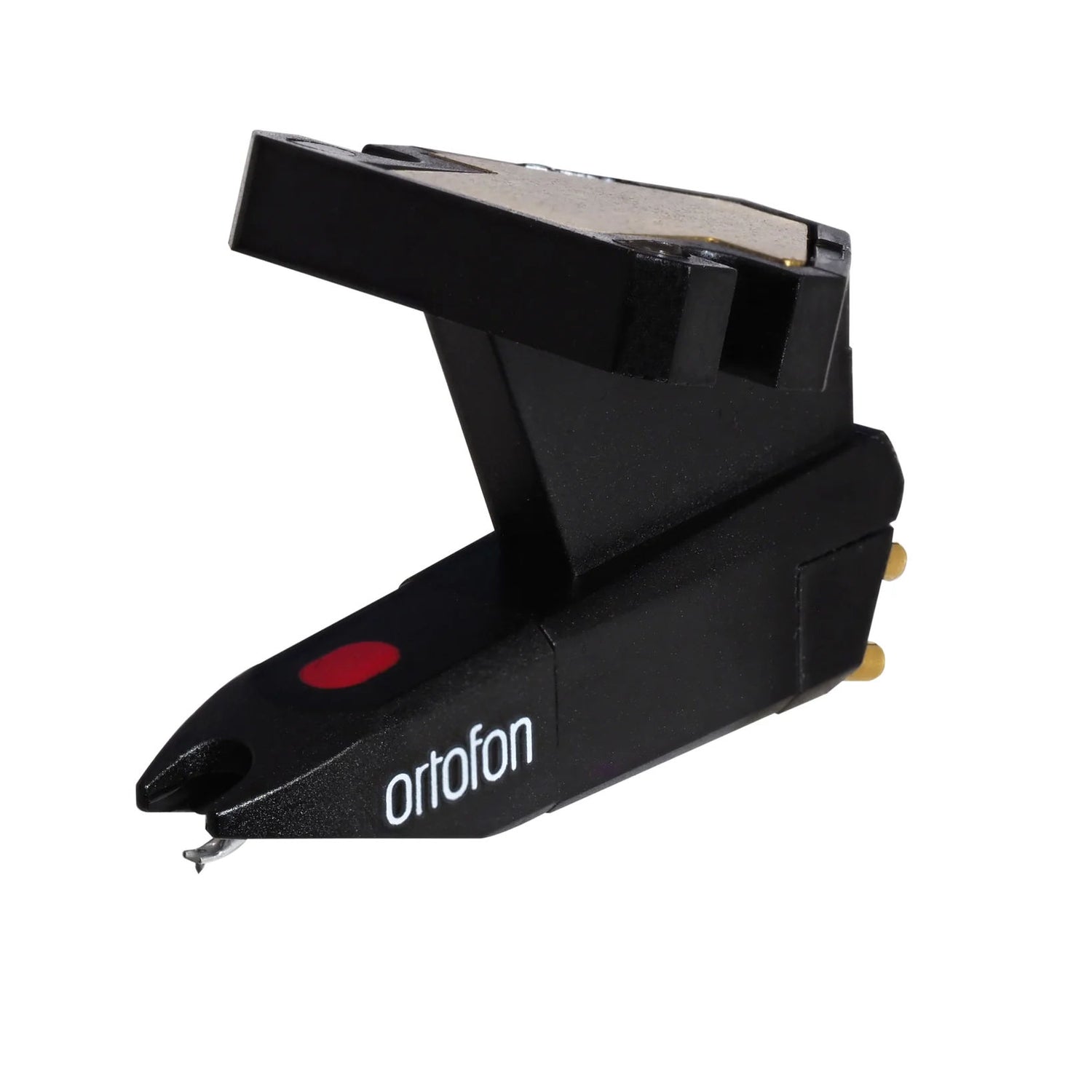

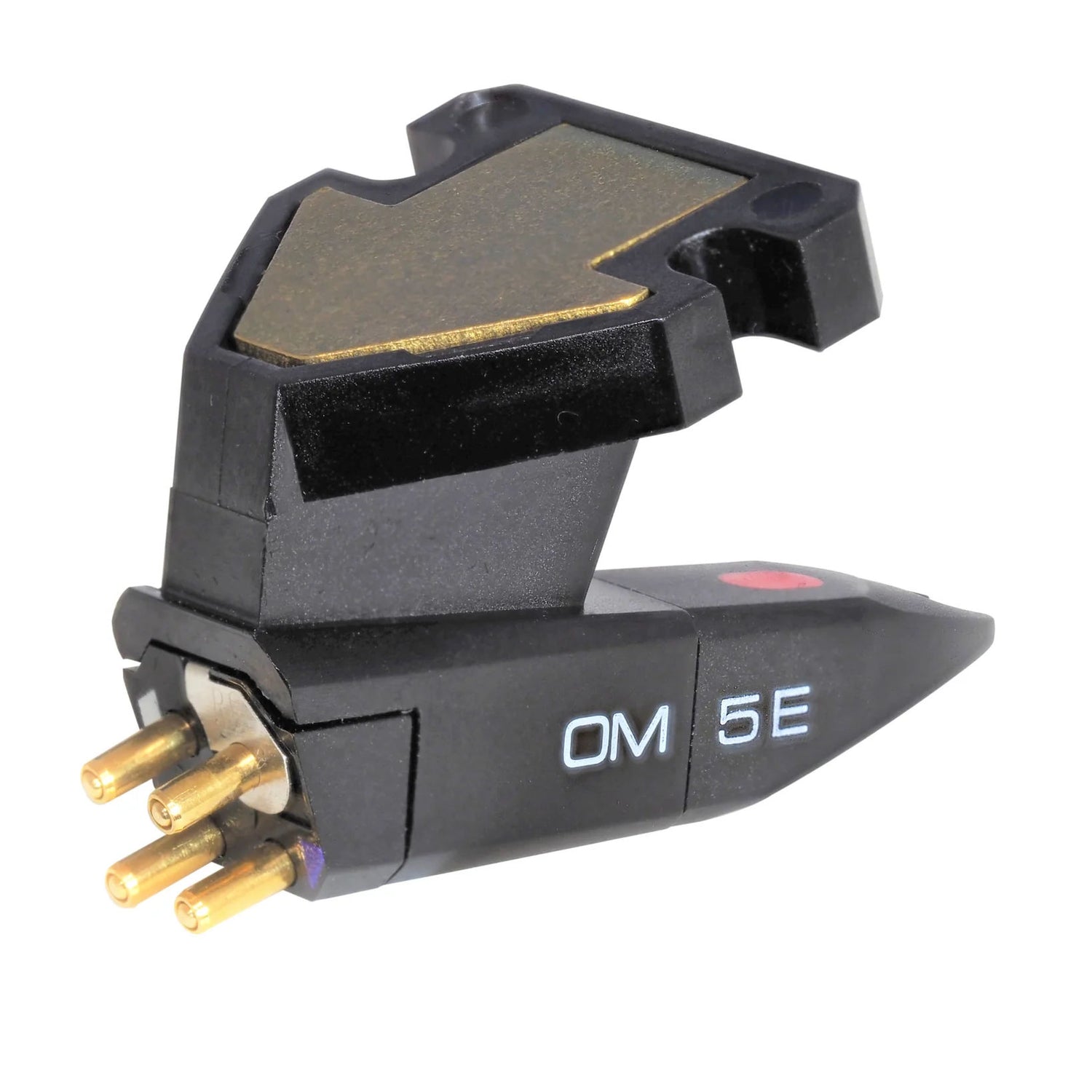

Ortofon OM 5E MM-Tonabnehmer

MM-Tonabnehmer mit elliptischem Stylus und flexibel anpassbarem Gewicht

Der Ortofon OM 5E ist ein Moving-Magnet-Tonabnehmer (MM) für den universellen Einsatz im HiFi-Setup. Ortofon setzt hier auf einen elliptischen Stylus, der auf eine ausgewogene und verzerrungsarme Wiedergabe zielt. Für die praktische Tonarm-Abstimmung ist im oberen Bereich der Halterung eine abnehmbare Gewichtsplatte integriert, sodass sich das System an Standard- und Leichttonarme anpassen lässt.

Serien- und Produkt-Einordnung

Der OM 5E gehört zur OM 5 Serie (OM 5S, OM 5E, Super OM 5E). Ortofon beschreibt die Serie als besonders leichte MM-Auswahl und betont die breite Kompatibilität mit vielen Abspielsystemen und Phono-Vorverstärkern. Ein Kernpunkt ist das Stylus-Wechselkonzept: Statt den ganzen Tonabnehmer zu ersetzen, kann je nach Anwendung und Budget über passende Ersatz- und Upgrade-Styli aufgerüstet werden.

Klangliche Wirkung und Praxisnutzen im System

Der OM 5E ist auf unkomplizierte Systemintegration und sauberes Tracking ausgelegt. Der elliptische Schliff zielt auf bessere Detailarbeit als ein sphärischer Stylus, bleibt aber praxisnah in der Handhabung.

• Ausgewogene, verzerrungsarme Wiedergabe als Zielsetzung des Herstellers.
• Flexible Tonarm-Abstimmung über die abnehmbare Gewichtsplatte.
• Einfacher Service und Upgrade-Pfad über austauschbare Stylus-Optionen innerhalb der OM 5 Serie.

Nadel, Abtastung und Generatoraufbau

• Nadelschliff: Elliptisch
• Diamant-Verrundungsradien: r/R 8/18 µm
• Generatorprinzip: Moving Magnet (MM)
• Ausgangsspannung: 4 mV (1 kHz, 5 cm/s)
• Empfohlene Last/Abschluss: 47 kOhm; empfohlene Lastkapazität 200–500 pF

Montage, Tonarm-Kompatibilität und Handling

• Montage: Für Standard-Headshells bzw. Tonabnehmerhalterungen; Gehäuse für einfache Montage und Ausrichtung bei Top- und Bottom-Mount-Headshells ausgelegt
• Empfohlene Auflagekraft: 1,75 g (17,5 mN)
• Compliance / Tonarm-Match: 20 µm/mN (dynamisch, lateral)
• Gewicht: inkl. Zusatzgewicht 5 g, ohne Zusatzgewicht 2,5 g
• Praxis: Bei Standard-Tonarm Zusatzgewicht verwenden; bei Leichttonarm das Gewicht entfernen. Überhang, Azimut und Antiskating sauber einstellen und Auflagekraft exakt auf den empfohlenen Wert bringen.

Technologien und Besonderheiten

• Abnehmbare Gewichtsplatte: Dient der Tonarm-Abstimmung; reduziert das Systemgewicht bei Bedarf auf 2,5 g.
• OM 5 Stylus-Konzept: Ortofon nennt als austauschbare Optionen u. a. styli 3E, 5E, 10, 20, 30, 40, 78 sowie D 25 M.
• Ersatznadel: Stylus 5E

Einsatzempfehlungen

• Für HiFi-Setups, die einen unkomplizierten MM-Tonabnehmer mit elliptischem Stylus suchen.
• Für Standard- und Leichttonarme dank abnehmbarer Gewichtsplatte.

Technische Spezifikationen

• Produkttyp: Tonabnehmer (MM)
• Serie/Line: OM 5 Serie
• Nadelschliff: Elliptisch
• Diamant-Verrundungsradien: r/R 8/18 µm
• Ausgangsspannung: 4 mV (1 kHz, 5 cm/s)
• Empfohlene Last/Abschluss: 47 kOhm; 200–500 pF
• Frequenzgang: 20 Hz – 20 kHz (3 / -3 dB)
• Kanaltrennung/Kanalbalance: Kanalbalance 2 dB (1 kHz); Kanaltrennung 22 dB (1 kHz), 15 dB (15 kHz)
• Auflagekraft (empfohlen): 1,75 g (17,5 mN)
• Compliance: 20 µm/mN
• Abtastfähigkeit: 60 µm (315 Hz, bei empfohlener Auflagekraft)
• Abtastwinkel: 20°
• Innenwiderstand / Induktivität: 750 Ohm; 450 mH
• Gewicht: 5 g (mit Zusatzgewicht), 2,5 g (ohne Zusatzgewicht)
• Farbe: Schwarz/Schwarz
• Besonderheiten: Abnehmbare Gewichtsplatte; Stylus-Wechselkonzept; Ersatznadel Stylus 5E
