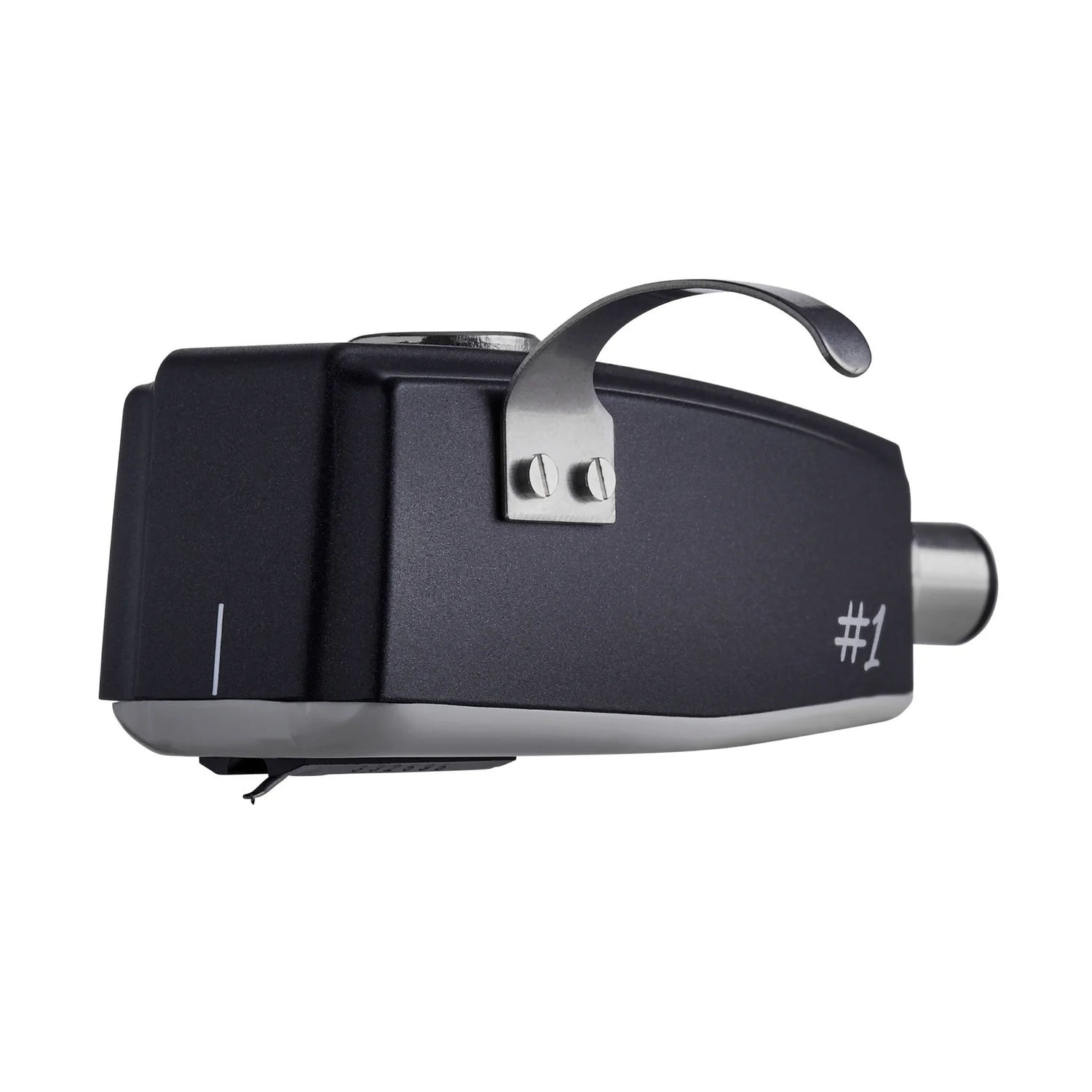

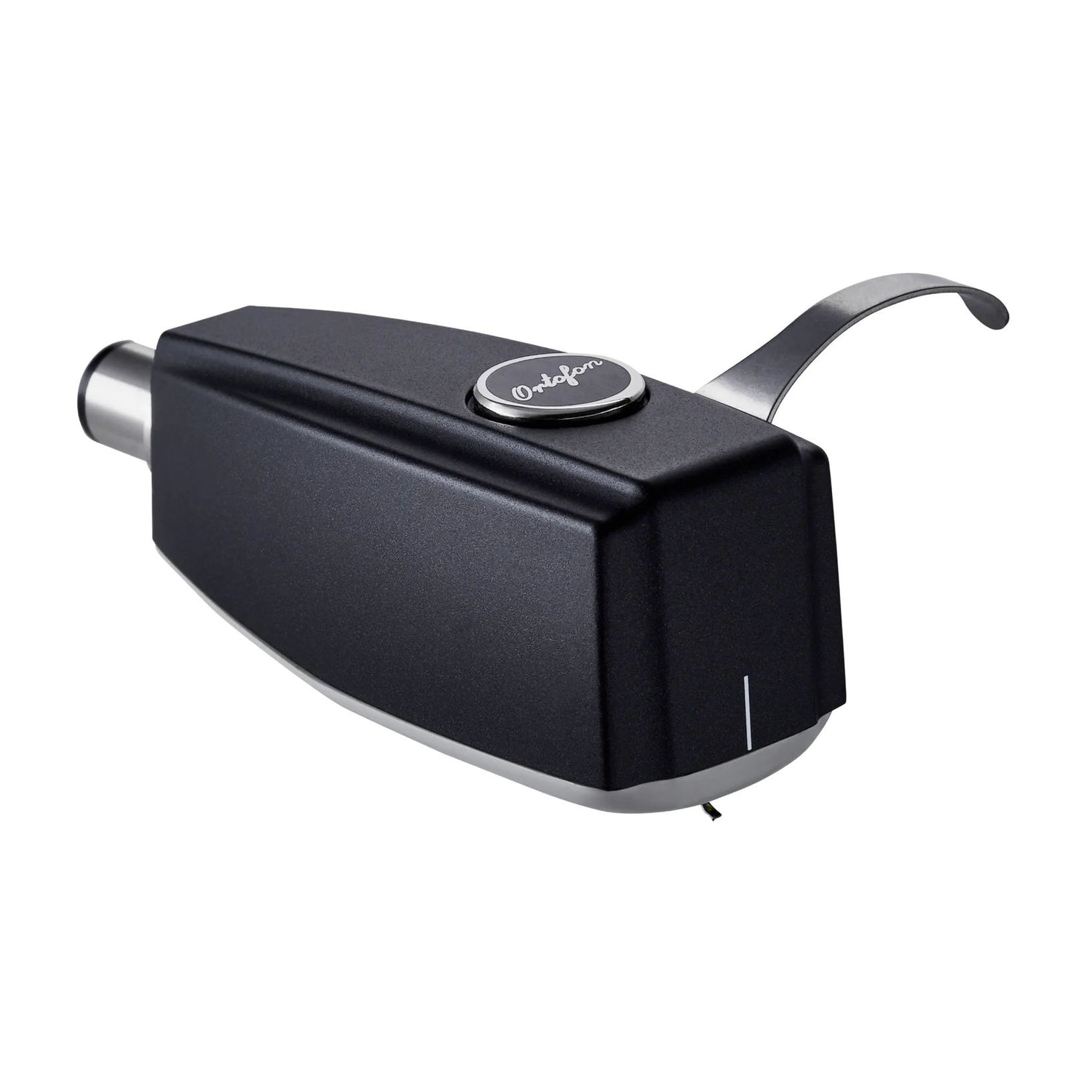

Ortofon SPU #1 S MC-Tonabnehmer

Klassischer Low-Output-MC-Tonabnehmer mit SME-Anschluss für schwere Tonarme

Der Ortofon SPU #1 S ist ein Stereo-Moving-Coil-Tonabnehmer im klassischen SPU-Format mit universellem SME-Anschluss (Bajonett). Er ist als Low-Output-MC ausgelegt (0,18 mV) und richtet sich damit an Setups mit MC-Phonostufe oder Step-up-Übertrager. Die Kombination aus SPU-Bauform, hohem Systemgewicht und hoher empfohlener Auflagekraft ist auf stabile Abtastung und eine robuste, praxisnahe Integration in passende Tonarme ausgelegt.

Serien- und Produkt-Einordnung

Die SPU #1-Modelle sind als Einstieg in die SPU-Welt positioniert und bleiben dem klassischen Moving-Coil-Konzept treu. Der SPU #1 S nutzt einen sphärischen Abtastdiamanten und ist als Lösung für Stereoaufnahmen gedacht. Das Gehäuse besteht aus einem Verbundwerkstoff aus Holzpartikeln und Harz; Spulen und Anschlussleitungen sind aus hochreinem Kupfer (OFC) angegeben.

Klangliche Wirkung und Praxisnutzen im System

Der SPU #1 S zielt auf das typische SPU-Prinzip: kräftige, stabile Wiedergabe mit sauberer Kanaltrennung und geringer Intermodulationsverzerrung als Konstruktionsziel. In der Praxis sind typische Ergebnisse:

• Stabile, unaufgeregte Abtastung durch sphärischen Schliff und hohe Auflagekraft.
• Sehr gute mechanische Kopplung am passenden Tonarm durch integrierten SME-Anschluss.
• MC-typische Anforderungen an Gain und Last: mit geeigneter Phonostufe oder Übertrager sauber betreibbar.

Nadel, Abtastung und Generatoraufbau

• Nadelschliff: Sphärisch
• Diamant-Verrundungsradius: R 18 µm
• Generatorprinzip: Moving Coil (MC), Low Output
• Ausgangsspannung: 0,18 mV (1 kHz, 5 cm/s)
• Empfohlene Last/Abschluss: > 10 Ohm

Montage, Tonarm-Kompatibilität und Handling

• Montage: Universeller SME-Anschluss (Bajonett), für Tonarme mit SME-Mount
• Empfohlene Auflagekraft: 4,0 g (Bereich 3,0–5,0 g)
• Compliance / Tonarm-Match: 10 µm/mN (dynamisch, lateral)
• Gewicht: 28 g
• Praxis: Ortofon empfiehlt die Tonarmhöhe so einzustellen, dass der Tonarm bei empfohlener Auflagekraft parallel zur Plattenoberfläche läuft. Nadel regelmäßig mit einer Bürste in Richtung Nadelspitze reinigen.

Technologien und Besonderheiten

• SPU-Format mit hoher Masse: Ausgelegt für stabile Tonarme, die hohes Systemgewicht und hohe Auflagekraft sicher abbilden können.
• Gehäusematerial: Verbundwerkstoff aus Holzpartikeln und Harz (Body-Material laut Hersteller).
• Spulendraht: Hochreines Kupfer (OFC).
• Service: Der Stylus ist bei SPU-MC nicht als steckbare Ersatznadel ausgeführt; Ortofon sieht dafür einen speziellen Reparaturservice vor.

Einsatzempfehlungen

• Für Plattenspieler mit SME-kompatiblem Tonarmanschluss und mechanisch stabilem Tonarm (wegen 28 g Systemgewicht und 4 g Auflagekraft).
• Für MC-Phonostufen bzw. Step-up-Übertrager, die 0,18 mV sauber verstärken und eine Last > 10 Ohm ermöglichen.
• Wenn unkomplizierte, robuste Abtastung im Vordergrund steht und ein klassisches SPU-Setup gewünscht ist.

Technische Spezifikationen

• Produkttyp: Tonabnehmer (MC, Low Output)
• Serie/Line: SPU #1
• Montage: SME-Anschluss (Bajonett)
• Nadelschliff: Sphärisch
• Diamant-Verrundungsradius: R 18 µm
• Ausgangsspannung: 0,18 mV (1 kHz, 5 cm/s)
• Empfohlene Last/Abschluss: > 10 Ohm
• Frequenzgang: 20 Hz – 20 kHz (± 3 dB)
• Kanaltrennung/Kanalbalance: Kanaltrennung 20 dB (1 kHz), 10 dB (15 kHz); Kanalbalance < 1,5 dB (1 kHz)
• Auflagekraft (empfohlen): 4,0 g (Bereich 3,0–5,0 g)
• Compliance: 10 µm/mN
• Abtastfähigkeit: 60 µm (315 Hz, bei empfohlener Auflagekraft)
• Abtastwinkel: 20°
• Innenwiderstand: 2 Ohm (DC)
• Gehäusematerial: Verbundwerkstoff aus Holzpartikeln und Harz
• Spulendrahtmaterial: Hochreines Kupfer (OFC)
• Gewicht: 28 g
• Besonderheiten: SPU-Bauform mit SME-Anschluss; Special Repair Service statt Wechselnadel
