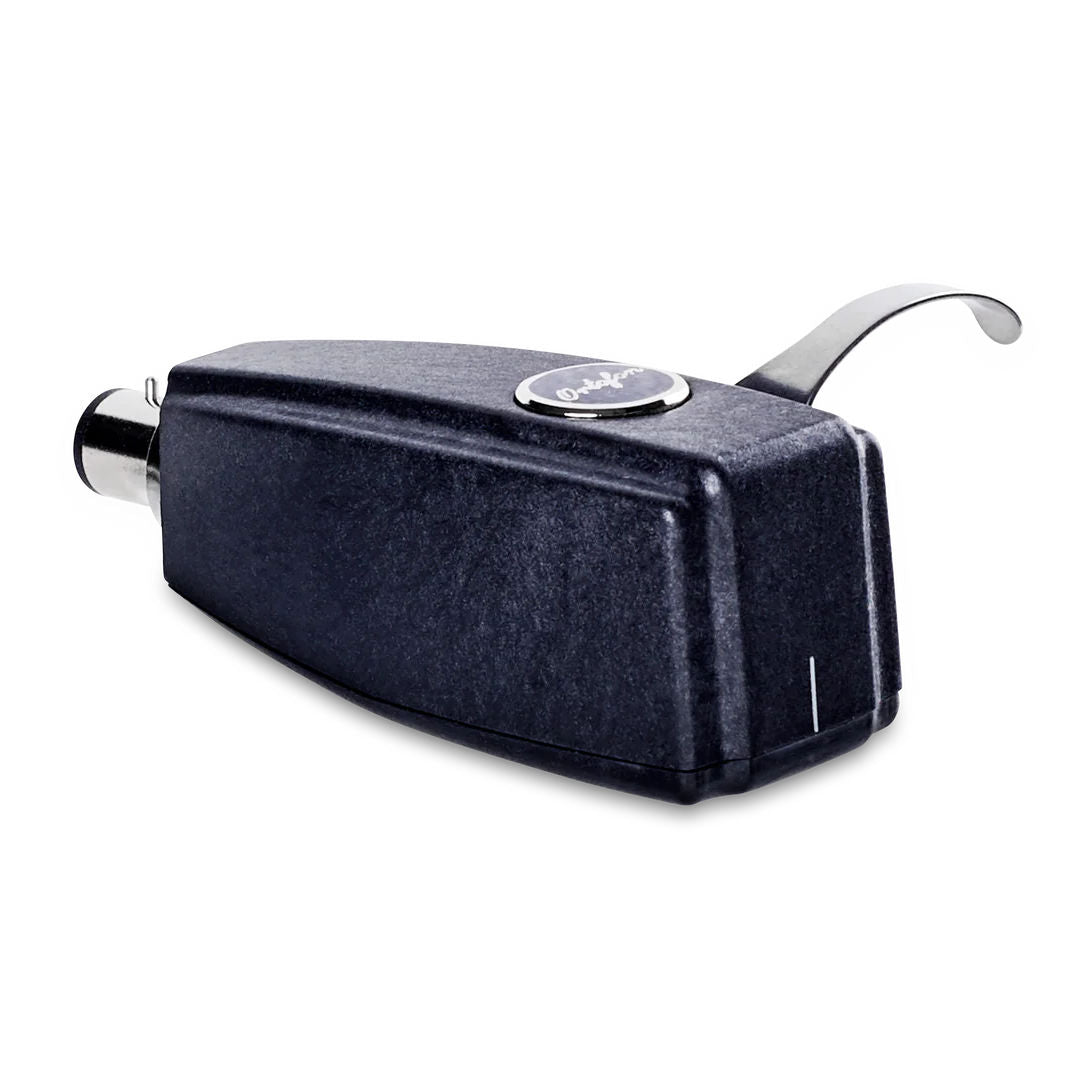

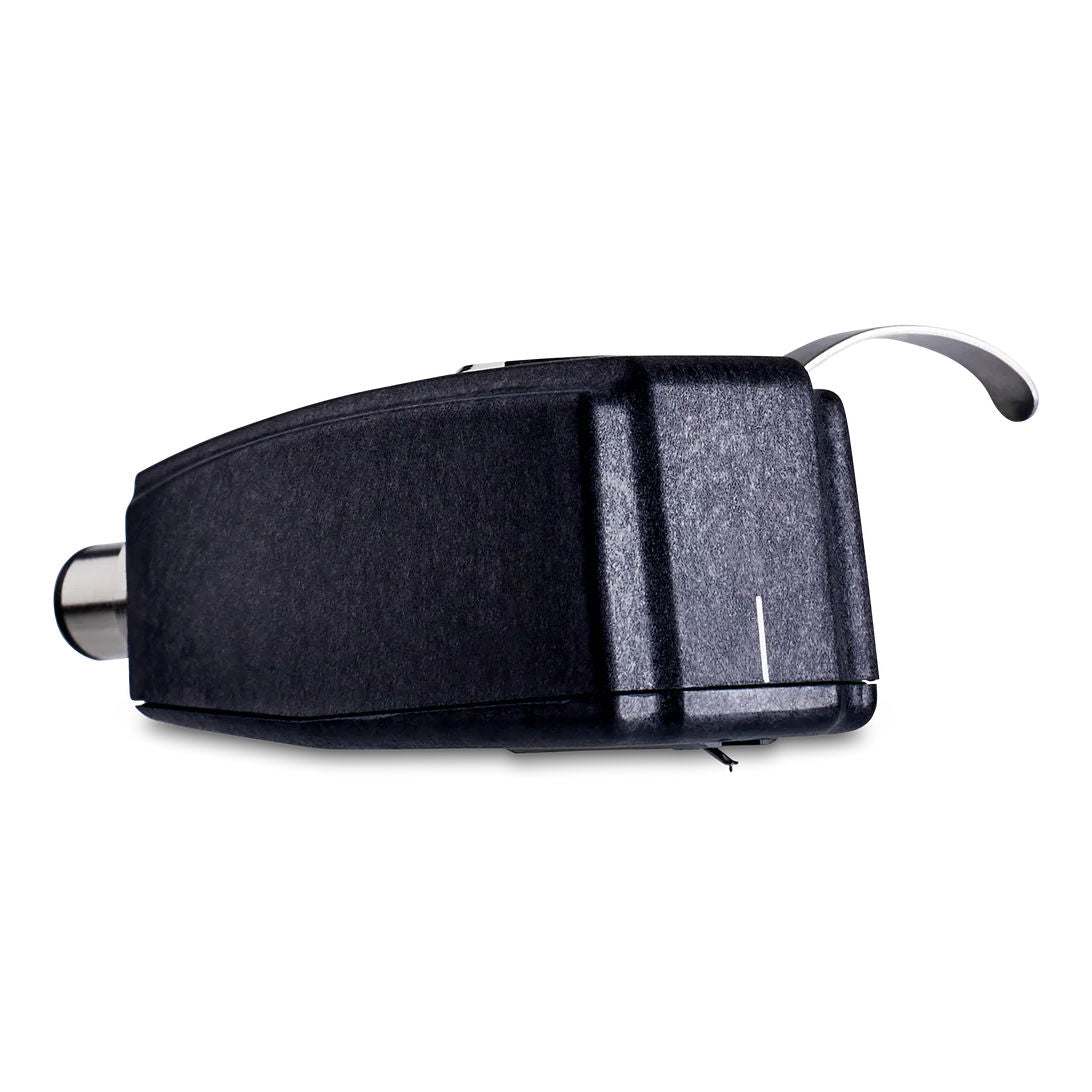

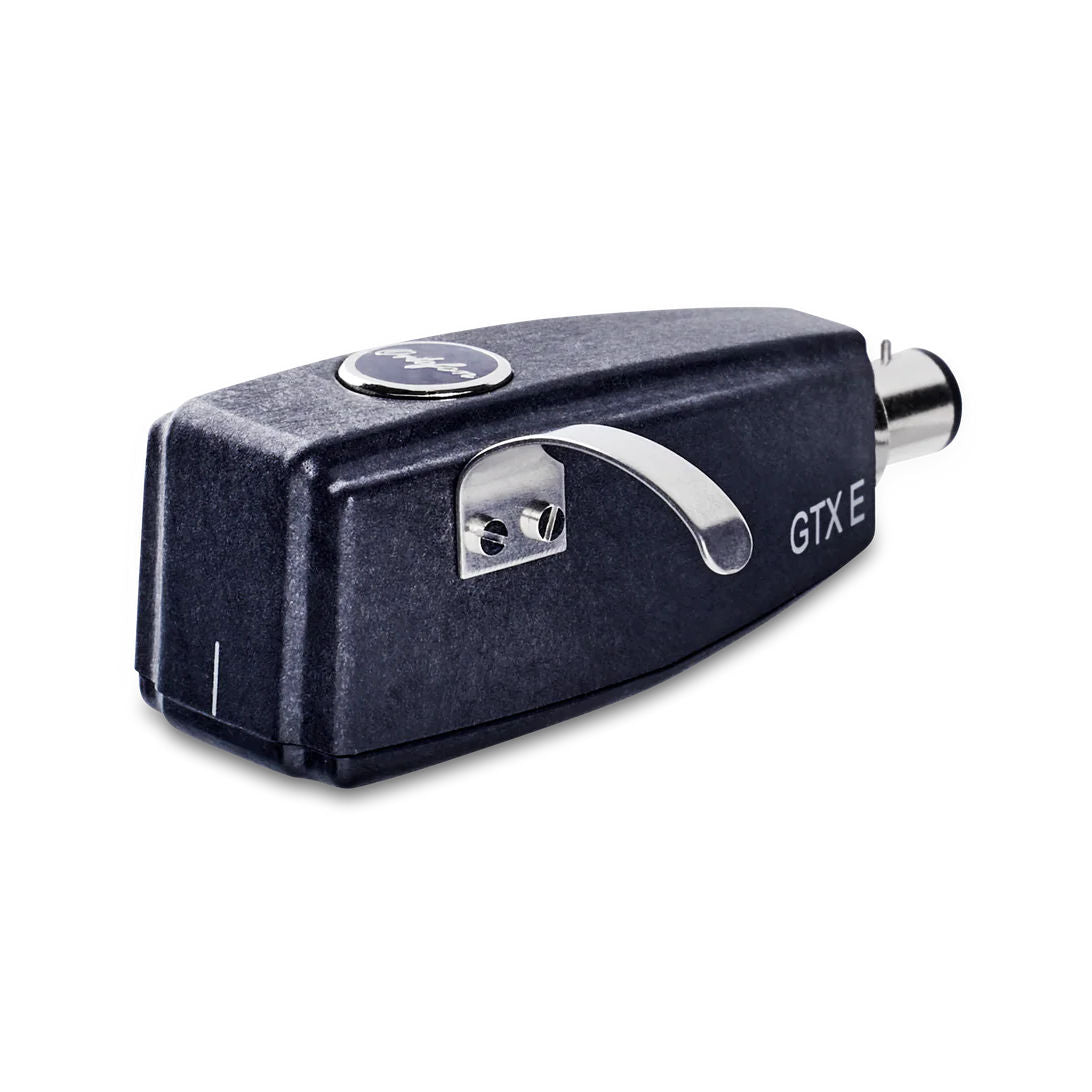

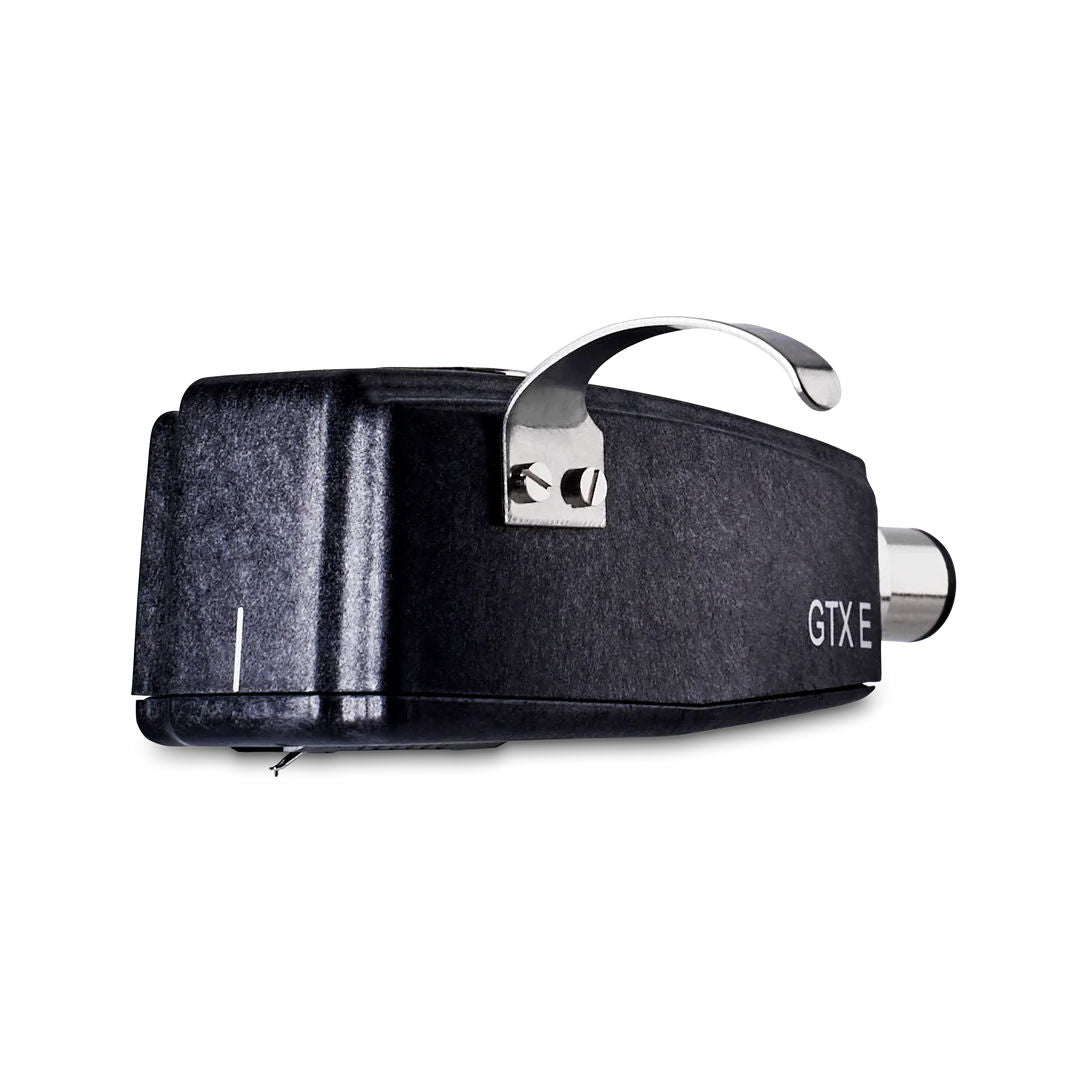

Ortofon SPU GTX E MC-Tonabnehmer

MC-Tonabnehmer mit integriertem Übertrager und elliptischer Abtastung

Der Ortofon SPU GTX E verbindet den klassischen SPU-Ansatz mit moderner Alltagstauglichkeit: Als Moving-Coil-Tonabnehmer mit eingebautem Step-up-Übertrager lässt er sich direkt an einem MM-Phonoeingang betreiben. Gegenüber der sphärischen GTX-S-Variante ist der GTX E mit einem elliptischen Diamanten ausgestattet, der laut Ortofon durch die größere Kontaktfläche an den Rillenflanken eine präzisere Abtastung und höhere Wiedergabetreue unterstützen soll.

Serien- und Produkt-Einordnung

Die SPU GTX Serie ist darauf ausgelegt, den Einstieg in die SPU-Welt einfacher zu machen: Der integrierte Übertrager ersetzt zusätzliche Step-up-Hardware und bringt die Ausgangsspannung auf MM-taugliches Niveau. Ortofon fertigt die SPU GTX Tonabnehmer handgebaut in Dänemark und setzt auf ein neu entwickeltes Unibody-Gehäuse aus glasfaserverstärktem Co-Polymer, inklusive Bodenabdeckung aus demselben Material.

Klangliche Wirkung und Praxisnutzen im System

Der SPU GTX E zielt auf die typische SPU-Musikalität, kombiniert mit einer moderneren, präziseren Abtastung durch den elliptischen Schliff. In der Praxis stehen vor allem Setup-Komfort und reproduzierbare Ergebnisse im Vordergrund.

• Direkter Betrieb am MM-Eingang durch integrierten Übertrager (kein zusätzliches Step-up-Gerät nötig).
• Tendenziell präzisere Rillenführung durch elliptischen Diamanten gegenüber sphärischen Schliffen.
• Klare, unkritische Systemintegration dank definierter Abschlusswerte (47 kOhm, Kapazitätsempfehlung).

Nadel, Abtastung und Generatoraufbau

• Nadelschliff: Elliptisch
• Nadelspitzenradius: r/R 8/18 µm
• Generatorprinzip: MC (Moving Coil) mit eingebautem Step-up-Übertrager
• Ausgangsspannung: 4 mV (1 kHz, 5 cm/s)
• Interne Impedanz: 610 Ω (DC)
• Spulendrahtmaterial: OFC
• Empfohlene Last/Abschluss: 47 kOhm
• Empfohlene Lastkapazität: 150–600 pF

Montage, Tonarm-Kompatibilität und Handling

• Montage: SPU-typische Ausführung; Tonarm muss Systemgewicht und empfohlene Auflagekraft sicher einstellen können
• Empfohlene Auflagekraft: 4 g
• Compliance / Tonarm-Match: 10 µm/mN (dynamisch, lateral)
• Gewicht: 38 g
• Praxis: Ortofon empfiehlt, den Tonarm mit montiertem Tonabnehmer parallel zur Plattenoberfläche einzustellen und die Auflagekraft exakt auf den empfohlenen Wert zu setzen. Die Nadel regelmäßig mit einer Bürste in Richtung Nadelspitze reinigen; Kontaktpunkte am Tonabnehmer und im Tonarm bei Bedarf vorsichtig reinigen, um eine sichere elektrische Verbindung zu erhalten.

Technologien und Besonderheiten

• Eingebauter Step-up-Übertrager: Entwickelt, um den Anschluss wie bei einem MM-System zu vereinfachen; die Transformatoren wurden in Zusammenarbeit mit Lundahl Transformers entwickelt.
• Unibody-Gehäuse: Einteiliges, glasfaserverstärktes Co-Polymer-Gehäuse für formstabile, steife und resonanzarme Basis; Bodenabdeckung aus demselben Material.
• Elliptischer Diamant: Laut Ortofon mit schmalerem Front- und breiterem Seitenradius für größere Kontaktfläche zur Rille.
• Service-Hinweis: Bei SPU-MC-Tonabnehmern ist die Nadel nicht als austauschbares Steckmodul ausgeführt; Ortofon nennt dafür einen speziellen Reparaturservice.

Einsatzempfehlungen

• Für HiFi-Setups, die ein SPU-System mit MM-kompatiblem Anschluss suchen (integrierter Übertrager).
• Für Anlagen, bei denen ein elliptischer Schliff für präzisere Abtastung gewünscht ist, ohne den SPU-Grundansatz zu verlassen.
• Elektrisch passend betreiben: 47 kOhm sowie 150–600 pF nach Herstellerangaben; mechanisch sicherstellen, dass Tonarm/ Gegengewicht 38 g Systemgewicht und 4 g Auflagekraft sauber abbilden.

Technische Spezifikationen

• Produkttyp: Tonabnehmer (MC mit eingebautem Step-up-Übertrager)
• Serie/Line: SPU GTX
• Nadelschliff: Elliptisch
• Nadelspitzenradius: r/R 8/18 µm
• Ausgangsspannung: 4 mV (1 kHz, 5 cm/s)
• Empfohlene Last/Abschluss: 47 kOhm
• Empfohlene Lastkapazität: 150–600 pF
• Frequenzgang: 20 Hz – 20 kHz (±3 dB)
• Kanaltrennung/Kanalbalance: Kanaltrennung 20 dB (1 kHz); Kanalbalance 1,5 dB (1 kHz)
• Auflagekraft (empfohlen): 4 g
• Compliance: 10 µm/mN
• Abtastfähigkeit: 60 µm (315 Hz)
• Abtastwinkel: 20°
• Innenwiderstand: 610 Ω (DC)
• Spulendrahtmaterial: OFC
• Gewicht: 38 g
• Besonderheiten: Handgebaut in Dänemark; Unibody-Gehäuse aus glasfaserverstärktem Co-Polymer; integrierter Übertrager (Lundahl-Kooperation)
