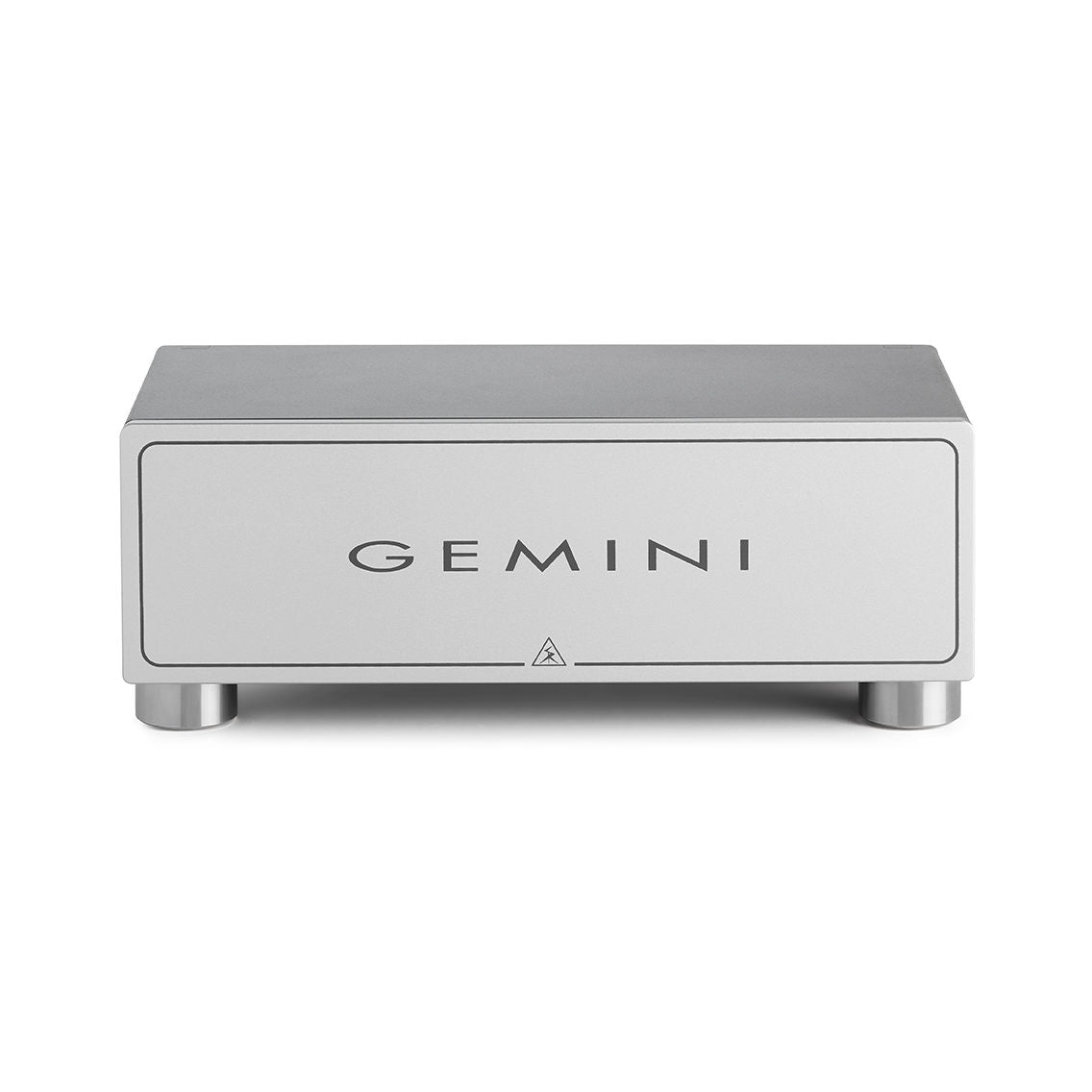

Shunyata Research Gemini Model 4 Power Distributor mit Grounding

Kompakter Power-Conditioner und Ground-Hub für rauschärmere Kopfhörer- und Netzwerk-Setups

Der Shunyata GEMINI Model-4 ist ein einzigartiges Gerät, das zwei Funktionen in einem kompakten Chassis vereint: einen leistungsstarken Power-Conditioner und einen fortschrittlichen Ground-Noise-Reduction-Hub. Dank der integrierten NIC™ Noise Isolation Chambers stellt der GEMINI einen gemeinsamen Massepunkt bereit und erweitert seine Rauschunterdrückung auf alle angeschlossenen Komponenten. So werden Netzstörungen wirksam reduziert und Spannungsdifferenzen zwischen Gerätechassis minimiert, was potenzielle Brummschleifen entschärfen kann.

Der GEMINI Model-4 ist die ideale Lösung für schlanke High-End-Systeme, hochwertige Kopfhörerketten und Netzwerk-Installationen. Gerade Kopfhörer-Setups reagieren sensibel auf Netz- und Ground-Noise, während Router, Switches, Musikserver und Computer hörbar von optimierter Stromverteilung und Ground-Plane-Rauschreduzierung profitieren. Ein GEMINI im Netzwerk- oder Technikschrank kann die Performance jedes Audio-/Video-Systems deutlich steigern. Trotz kleiner Stellfläche ist der GEMINI Model-4 für den Einsatz mit leistungsstarken Verstärkern ausgelegt. Für größere Systeme mit mehr als vier Komponenten empfiehlt Shunyata den GEMINI Model-8.

Technologien

DTCD™ – Dynamic Transient Current Delivery

DTCD™ Analysis ist eine Messmethode, mit der der momentane Stromfluss durch niederohmige Leiter und Kontakte erfasst wird. Shunyata optimiert auf Basis dieser Daten das Design, die Spezifikation und Verarbeitung sämtlicher Teile, Leiter, Filterstufen und Materialien, um maximale Stromlieferfähigkeit sicherzustellen. So stehen auch für hochstromfähige Verstärker gewaltige Tiefton-Reserven und dynamische Kontraste zur Verfügung, die sonst nur von Live-Ereignissen bekannt sind.

NIC™ – Noise Isolation Chamber

Die patentierte NIC™-Technologie (Noise Isolation Chamber) reduziert hochfrequente Netzstörungen. In den NIC™-Kammern kommt ein nicht reaktives ferroelektrisches Material zum Einsatz, das HF-Rauschen absorbiert, statt es einfach nur zu blocken oder zurückzuspiegeln. Dadurch werden die typischen Nachteile herkömmlicher Filter mit Spulen, Kondensatoren oder Transformatoren vermieden, wie etwa Dynamikeinbußen oder klangliche Verfärbungen.

CCI™ Noise Reduction

Traditionelle Netzfilter konzentrieren sich meist auf externe Störungen aus dem Stromnetz, ignorieren aber weitgehend das Rauschen, das von den angeschlossenen Geräten selbst erzeugt wird. CCI™ (Component-to-Component Isolation) adressiert genau dieses komponeteneigene Störspektrum. Ein proprietärer, mehrstufiger Filteraufbau reduziert die von den Netzteilen erzeugten Störungen, die sonst über die Stromschiene in andere Komponenten eingekoppelt würden. Das Ergebnis sind geringere Wechselwirkungen zwischen den Geräten und ein saubereres, ruhigeres Klangbild.

CGS – Chassis Grounding System

Das CGS (Chassis Grounding System) ist ein interner Ground-Bus, der die NIC™-Technologie nutzt, um Ground-Plane-Rauschen zu reduzieren. CGS stellt einen gemeinsamen Massepunkt zur Verfügung und erweitert die Rauschunterdrückung der internen Noise Isolation Chambers auf andere Komponenten. Dadurch werden Spannungsdifferenzen zwischen Gerätechassis minimiert und Brummprobleme durch Masseschleifen können reduziert werden. Das System bietet vier Ground-Terminals und ermöglicht den Anschluss von bis zu acht Audiokomponenten über passende CGC Ground Cables.

KPIP v2™ – Kinetic Phase Inversion Process

Der GEMINI Model-4 durchläuft vier Tage kontinuierliche KPIP v2™-Bearbeitung. Dieser proprietäre Prozess verfeinert die Leiter auf atomarer Ebene, verkürzt die Einspielzeit drastisch und verbessert die klangliche Performance mit entspannter, natürlicher und lebendiger Wiedergabe. Gegenüber der ursprünglichen KPIP-Version stellt KPIP v2™ ein deutliches Upgrade dar – vergleichbar mit einem Komponentenwechsel.

ArNi®-Leiter

ArNi® ist eine speziell für Audio entwickelte Leitertechnologie von Shunyata. Basis ist das höchstreine verfügbare Kupfer – OFE C10100 oder Ohno Single Crystal. Die Leiter werden in eine virtuelle Hohlrohr-Geometrie gebracht, um Skin-Effekte und Wirbelstromverzerrungen zu minimieren. Eine hochwertige Fluorcarbon-Isolation reduziert die dielektrische Absorption und Re-Radiation, was Auflösung und Klarheit erhöht. Zusätzlich durchlaufen die ArNi®-Leiter den KPIP™-Prozess zur weiteren klanglichen Optimierung.

Hydraulic Electromagnetic Breaker

Für den Überstromschutz nutzt der GEMINI Model-4 einen hydraulisch-elektromagnetischen Schutzschalter. Herkömmliche Sicherungen und thermische Schutzschalter sind so konstruiert, dass sie sich bei steigender Last erwärmen – mit der Folge von Spannungsabfällen, erhöhtem Kontaktwiderstand, thermischem Rauschen, Wärmeentwicklung und Strombegrenzung. Der hydraulische EM-Breaker nutzt stattdessen niederohmige Relais und eine Spule zur Strommessung, ohne sich nennenswert zu erwärmen. Er kann bis nahe zur maximalen Strombelastung arbeiten, ohne den momentanen Stromfluss zu limitieren, ist aber deutlich aufwändiger und teurer als Standardlösungen.

Vibrationskontrolle und Isolation Footer

Stromverteiler reagieren in ihrer Empfindlichkeit auf Vibrationen ähnlich wie Leistungsverstärker. Mit einem eigenen Vibration Analyzer entwickelte Caelin Gabriel den Shunyata Isolation Footer, der hervorragende gemessene Dämpfungseigenschaften aufweist. Der GEMINI Model-4 setzt auf interne vibrationsdämpfende Paneele sowie die Isolation Footer, um Gehäuse- und Bodenvibrationen wirkungsvoll zu reduzieren. Optional sind SSF Stainless-Steel-Füße verfügbar, die das Vibrationsmanagement weiter verbessern.

Cryogenic Processing

Shunyata betreibt eine eigene, computergesteuerte Kryo-Anlage von Cryogenics International. Mit flüssigem Stickstoff werden ausgewählte Komponenten und Steckverbinder auf -320 °F abgekühlt, wobei die Temperatur schrittweise um jeweils ein Grad gesenkt wird, um thermischen Stress zu vermeiden. Dieser Prozess verbessert die elektrische Performance der Bauteile und trägt zu einer konsistenten, feinzeichnenden Wiedergabe bei.

Qualität, Zuverlässigkeit und Sicherheit

Über mehr als zwei Jahrzehnte hinweg hat sich die Zuverlässigkeit der Shunyata-Produkte in Studios, medizinischen Laboren und ambitionierten Heimanlagen bewährt. Der GEMINI Model-4 arbeitet kühl, ist vollständig nicht reaktiv und erzeugt weder Brumm-, Summ- noch Vibrationsgeräusche. Belüftung ist nicht erforderlich; trotzdem liegt die Ausfallquote selbst bei intensiver Nutzung nahezu bei null.

Alle Shunyata-Produkte werden im Werk in Poulsbo, Washington, von geschulten Fachkräften von Hand gefertigt. Die hohe Verarbeitungsqualität, die robusten Materialien und strenge Endkontrollen sind zentraler Bestandteil der Marke seit 1998. Jeder GEMINI wird einzeln auf Sicherheit und Qualität geprüft. Eine limitierte lebenslange Garantie (gültig in den USA und Kanada) unterstreicht diesen Anspruch.

Spezifikationen

• Modell: GEMINI Model-4 Power Conditioner & Ground Noise Reduction Hub
• Produktlinie: Performance Line
• Maximale Netzspannung (US): 90–125 VAC r.m.s. ungeregelt
• Maximale Netzspannung (EU/AS): 220–240 VAC r.m.s. ungeregelt
• Eingangsstrom max. (US): 15 A
• Eingangsstrom max. (EU): 16 A
• Spitzenstrom @ 10 ms: > 1000 A
• Maximaler Ausgangsstrom: 15 A
• Transientenschutz: 40.000 A @ 8/50 μs
• Überstromschutz: Hydraulic Electromagnetic Breaker
• Verdrahtungssystem: 12 AWG ArNi®-Leiter aus OFE C10100 Kupfer
• Leiternennwerte: 600 VAC, 105 °C
• Rauschunterdrückung Eingang–Ausgang (100 kHz–30 MHz): > 40 dB Reduktion
• Rauschunterdrückung Zone–Zone (100 kHz–30 MHz): > 30 dB Reduktion
• Isolationszonen: 2 individuelle Zonen
• Rauschunterdrückungstechnologien: NIC™ Noise Isolation Chambers (patentiert); Trident Transient Protection Module; 3 × CCI™ v4 Noise Filter
• KPIP v2™-Processing: 4 Tage

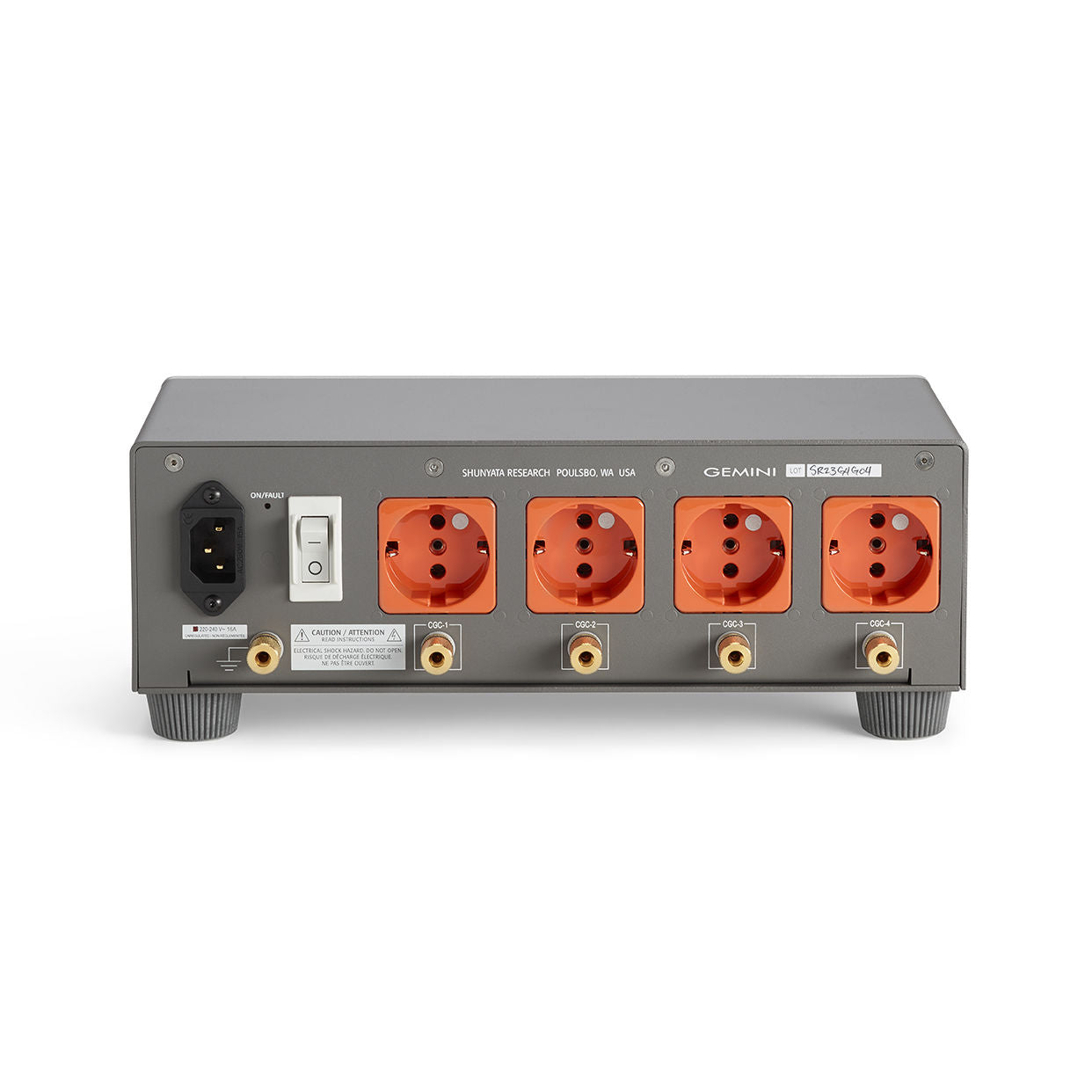

• Netzeingang: IEC-C15R
• Ausgänge (US): 4 × NEMA 5-15P
• Ausgänge (EU): 4 × CEE 7/3
• Vibrationskontrolle: interne vibrationsdämpfende Paneele; Shunyata Isolation Footer
• Gehäusekonstruktion: pulverbeschichtetes Stahlchassis (16 Gauge); eloxierte Aluminium-Frontplatte
• Abmessungen (B × T × H): 31,12 × 14,95 × 12,12 cm
• Abmessungen (B × T × H in Zoll): 12,25" × 5,88" × 4,77"
• Gewicht: 2,99 kg (6,6 lbs)
