Shunyata Research Gemini Model 7 Power Distributor mit Grounding

High-Current-Stromverteiler und Ground-Noise-Reduction-Hub für mehr Ruhe, Transparenz und Kontrolle im System

Der Shunyata GEMINI Model-7 ist ein leistungsstarker High-Current-Stromverteiler und ein fortschrittlicher Ground-Noise-Reduction-Hub in einem Gerät. Er kombiniert eine hochstromfähige Netzleiste mit sieben Schuko-Steckplätzen mit einer Erdungsplattform, deren Technologie direkt von den preisgekrönten ALTAIRA Grounding Hubs abgeleitet ist. Über integrierte NIC™ Noise Isolation Chambers stellt der GEMINI Model-7 einen gemeinsamen Massepunkt bereit und erweitert seine Rauschunterdrückung auf alle angeschlossenen Komponenten.

Durch diese doppelte Ebene der Rauschunterdrückung – auf der Netz- und auf der Masse-Ebene – werden sowohl Netzstörungen als auch Spannungsdifferenzen zwischen Gerätechassis wirkungsvoll minimiert. Das hilft, mögliche Ground-Loops zu vermeiden und sorgt für mehr Ruhe, Transparenz und Durchzeichnung in anspruchsvollen Stereo-, Heimkino- und Studio-Setups.

Einsatzbereich und Konzept

Der GEMINI Model-7 ist so ausgelegt, dass er die volle Stromtragfähigkeit des Haus-Stromkreises ausschöpft (bis 16 A in der EU) und gleichzeitig als zentrales Strom- und Masse-Management für komplette High-Performance-Systeme fungiert. Seine robuste Konstruktion, die zweifache CCI™-Filterzone und die hohe Stromlieferfähigkeit machen ihn ideal für komplette Musik- und Filmsysteme, Recording-Umgebungen oder ambitionierte Kopfhörer- und Netzwerk-Setups.

Dank der Kombination aus Hochstrom-Fähigkeit und Ground-Noise-Reduktion eignet sich der GEMINI Model-7 nicht nur für Quellgeräte, DACs und Vorstufen, sondern ebenso für Verstärker, Subwoofer, Recording-Konsolen oder andere Elektronik mit hohem Strombedarf. In Relation zu seiner Vielseitigkeit und Leistung stuft Shunyata den GEMINI als eines der wertigsten Produkte im eigenen Portfolio ein.

Klangliche Wirkung

In der Praxis resultiert der Einsatz des GEMINI Model-7 in hörbar geringerem Grundrauschen, klarerer Raumabbildung und verbesserter Feindynamik. Durch die hohe Momentanstromlieferfähigkeit profitieren vor allem Endstufen und aktive Lautsprecher von mehr Kontrolle, Punch und Tiefbass-Extension. Gleichzeitig führt die Reduktion von Ground- und Netzstörungen zu einem deutlich „schwärzeren“ Hintergrund, besserer Ortungsschärfe und natürlicherer Stimm- und Instrumentenwiedergabe.

Besonders in Setups mit vielen digitalen Geräten (Server, Streamer, Switches, Router, Computer) verbessert der GEMINI Model-7 die Ruhe im System spürbar. Ein einzelner GEMINI im Netzwerk- oder Technik-Rack kann die Performance einer gesamten Audio-/Video-Kette deutlich nach oben ziehen.

Technologien

DTCD™ – Dynamic Transient Current Delivery

DTCD™ Analysis ist eine Messmethode, mit der der momentane Stromfluss durch niederohmige Leiter und Kontakte erfasst wird. Shunyata nutzt diese Daten, um Bauteile, Leiter, Filterstufen und Materialien so zu spezifizieren, dass maximale Momentanstrom-Lieferfähigkeit erreicht wird. Jeder Leiter, jedes Kontaktmaterial und jede Filtersektion im GEMINI Model-7 ist darauf ausgelegt, Spitzenströme ohne Engpässe zu übertragen. Das Ergebnis sind mächtige, tief reichende Bässe und dynamische Kontraste, wie man sie sonst eher von Live-Ereignissen kennt.

NIC™ – Noise Isolation Chamber

Die patentierte NIC™-Technologie (Noise Isolation Chamber) reduziert hochfrequente Netzstörungen. In den NIC™-Kammern wird ein nicht reaktives ferroelektrisches Material eingesetzt, das HF-Rauschen tatsächlich absorbiert, anstatt es nur umzuleiten oder zu reflektieren. Im Unterschied zu klassischen Filtern mit Spulen, Kondensatoren oder Transformatoren entstehen dabei keine typischen Nebenwirkungen wie Dynamikkompression oder tonale Verfärbungen.

CCI™ Noise Reduction

Traditionelle Power Conditioner konzentrieren sich meist auf Störungen, die von außen über das Stromnetz kommen, berücksichtigen aber zu wenig das Rauschen, das von den Netzteilen der angeschlossenen Geräte selbst erzeugt wird. CCI™ (Component-to-Component Isolation) adressiert genau dieses komponeteneigene Störspektrum. Ein proprietärer, mehrstufiger Filteraufbau reduziert die von den einzelnen Geräten erzeugten Störungen, die sonst über den Strompfad in andere Komponenten eingekoppelt würden. So werden gegenseitige Beeinflussungen minimiert und die Wiedergabe gewinnt an Ruhe und Transparenz.

CGS – Chassis Grounding System

Das CGS (Chassis Grounding System) ist ein interner Ground-Bus, der NIC™-Technologie zur Reduktion von Ground-Plane-Rauschen nutzt. Er stellt einen gemeinsamen Massepunkt zur Verfügung und erweitert die Rauschunterdrückung der internen Noise Isolation Chambers auf alle über Ground-Kabel angebundenen Komponenten. Das minimiert Spannungsdifferenzen zwischen Gerätechassis und kann Brummgeräusche, die durch Masseschleifen entstehen, deutlich reduzieren.

Der GEMINI Model-7 stellt dafür vier Ground-Terminals bereit, über die sich – mit passenden CGC Ground Cables – bis zu acht Komponenten an das Grounding-System anbinden lassen.

KPIP v2™ – Kinetic Phase Inversion Process

Der GEMINI Model-7 wird ab Werk vier Tage lang mit dem proprietären KPIP v2™-Prozess behandelt. Dabei werden die Leiter auf atomarer Ebene konditioniert, was die Einspielzeit drastisch verkürzt und die klangliche Performance deutlich verbessert. Gegenüber der ursprünglichen KPIP-Version bietet KPIP v2™ mehr Gelassenheit, Natürlichkeit und Lebendigkeit – in einem Umfang, der einem Komponenten-Upgrade gleichkommt.

ArNi®-Leiter

ArNi® ist ein speziell von Shunyata entwickelter Leitertyp, der auf das höchstmögliche Leitniveau für Audioanwendungen ausgelegt ist. Ausgangspunkt ist hochreines OFE C10100-Kupfer (oder Ohno Single Crystal), das in virtuelle Hohlrohre geformt wird, um Skin-Effekte und Wirbelstromverzerrungen zu minimieren. Eine hochwertige Fluorcarbon-Isolation reduziert die dielektrische Absorption und Re-Radiation und steigert so Auflösung und Klarheit. Zusätzlich durchlaufen die ArNi®-Leiter den KPIP™-Prozess zur weiteren Performance-Optimierung.

Hydraulic Electromagnetic Breaker

Für den Überstromschutz setzt Shunyata im GEMINI Model-7 statt einfacher Schmelzsicherungen oder thermischer Schutzschalter einen hydraulisch-elektromagnetischen Schutzschalter ein. Thermische Sicherungen sind so ausgelegt, dass sie sich mit zunehmendem Stromfluss erwärmen – mit den Nebenwirkungen von Spannungsabfall, erhöhtem Kontaktwiderstand, thermischem Rauschen, Hitzeentwicklung und Strombegrenzung. Der hydraulisch-elektromagnetische Breaker arbeitet dagegen mit niederohmigen Relais und einer Spule zur Strommessung, ohne nennenswerte Eigenerwärmung. Er kann bis nahe an die maximale Strombelastung betrieben werden, ohne die Momentanstromlieferfähigkeit zu begrenzen.

Vibrationskontrolle & Isolation Footer

Stromverteiler sind ähnlich empfindlich auf Vibrationen wie Leistungsverstärker. Mit Hilfe eines eigenen Vibration Analyzers entwickelte Caelin Gabriel den Shunyata Isolation Footer, der sehr gute gemessene Dämpfungseigenschaften besitzt. Der GEMINI Model-7 nutzt interne vibrationsdämpfende Paneele sowie diese Isolation Footer, um Gehäuse- und Bodenvibrationen wirksam zu reduzieren. Optional sind darüber hinaus SSF-Füße aus Edelstahl mit energieabsorbierenden Polymeren erhältlich, die das Vibrationsmanagement weiter optimieren.

Cryogenic Processing

Shunyata betreibt eine eigene, computergesteuerte Kryo-Anlage von Cryogenics International. Mit flüssigem Stickstoff werden ausgewählte Komponenten und Steckverbinder auf -320 °F abgekühlt, wobei die Temperatur in Ein-Grad-Schritten gesenkt wird, um thermische Spannungen zu vermeiden. Diese Behandlung verbessert die elektrischen Eigenschaften der Bauteile und trägt zu einer konsistent hochauflösenden, feinzeichnenden Wiedergabe bei.

Qualität, Zuverlässigkeit und Sicherheit

Die Zuverlässigkeit der Shunyata-Produkte hat sich über mehr als zwei Jahrzehnte in Studios, medizinischen Laboren und anspruchsvollen Heimumgebungen bewährt. Der GEMINI Model-7 arbeitet kühl, ist vollständig nicht reaktiv und erzeugt weder Brumm-, Summ- noch Vibrationsgeräusche. Er benötigt keine besondere Belüftung und zeigt selbst unter intensiver Dauerbelastung eine extrem geringe Ausfallquote.

Alle Shunyata-Produkte werden im Werk in Poulsbo, Washington, von geschulten Fachkräften von Hand gefertigt. Hohe Materialqualität, robuste Mechanik und strenge Endkontrollen sind zentrale Bestandteile der Markenphilosophie seit 1998. Jeder GEMINI wird einzeln auf Sicherheit und Qualität geprüft. Eine limitierte lebenslange Garantie (gültig in den USA und Kanada) unterstreicht diesen Anspruch.

Spezifikationen

• Modell: Shunyata GEMINI Model-7 (EU) – Power Conditioner & Ground Noise Reduction Hub
• Produktlinie: Performance Line
• Maximale Netzspannung (US): 90–125 VAC r.m.s. ungeregelt
• Maximale Netzspannung (EU/AS): 220–240 VAC r.m.s. ungeregelt
• Eingangsstrom max. (US): 20 A
• Eingangsstrom max. (EU): 16 A
• Spitzenstrom @ 10 ms: > 1000 A
• Maximaler Ausgangsstrom (US): 20 A
• Maximaler Ausgangsstrom (EU): 16 A
• Transientenschutz: maximaler Transientenimpuls 40.000 A @ 8/50 μs
• Überstromschutz: Hydraulic Electromagnetic Breaker
• Verdrahtungssystem: 12 AWG ArNi®-Leiter aus OFE C10100 Kupfer
• Leiternennwerte: 600 V, 105 °C
• Rauschunterdrückung Eingang–Ausgang (100 kHz–30 MHz): > 40 dB Reduktion
• Rauschunterdrückung Zone–Zone (100 kHz–30 MHz): > 30 dB Reduktion
• Isolationszonen: 2 individuelle Zonen
• Rauschunterdrückungstechnologien: NIC™ Noise Isolation Chambers (patentiert); Trident Transient Protection Module; 3 × CCI™ v4 Noise Filter; KPIP™ Process / KPIP v2™
• KPIP v2™-Processing: 4 Tage kontinuierliche Behandlung
• Netzeingang: IEC C19R
• Ausgänge (US): 8 × NEMA 5-15P

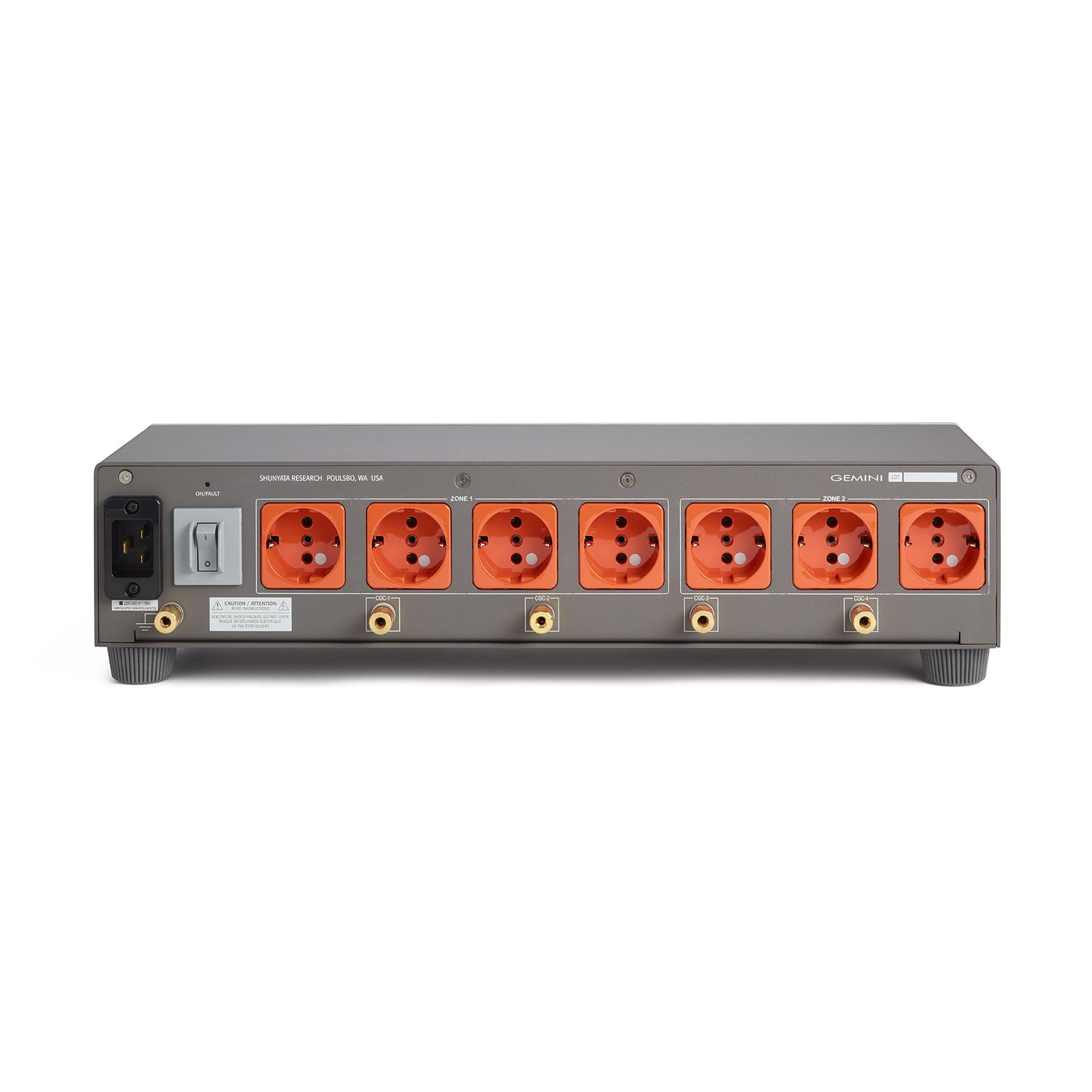

• Ausgänge (EU): 7 × CEE 7/3 (Schuko)
• Vibrationskontrolle: interne vibrationsdämpfende Paneele; Shunyata Isolation Footer

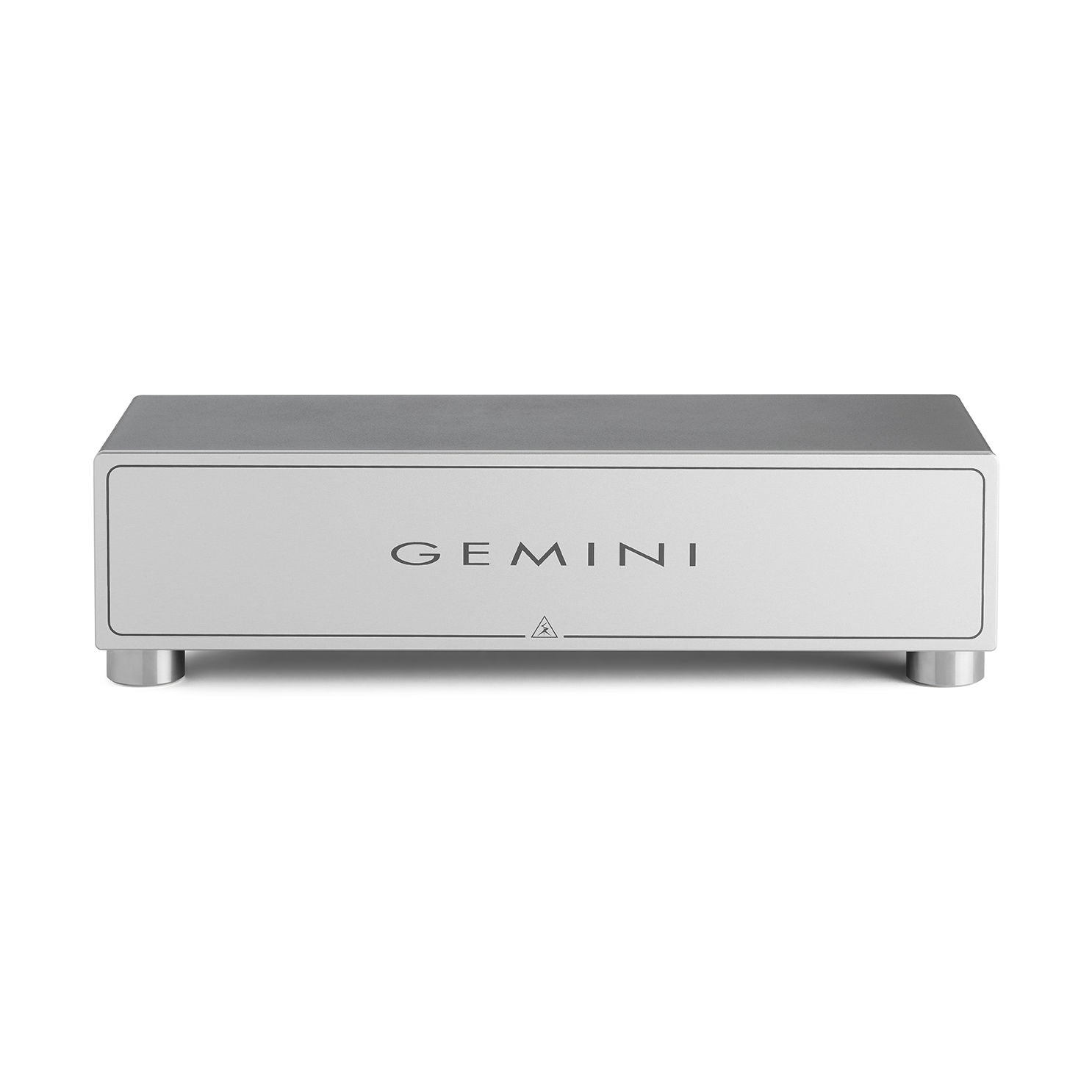

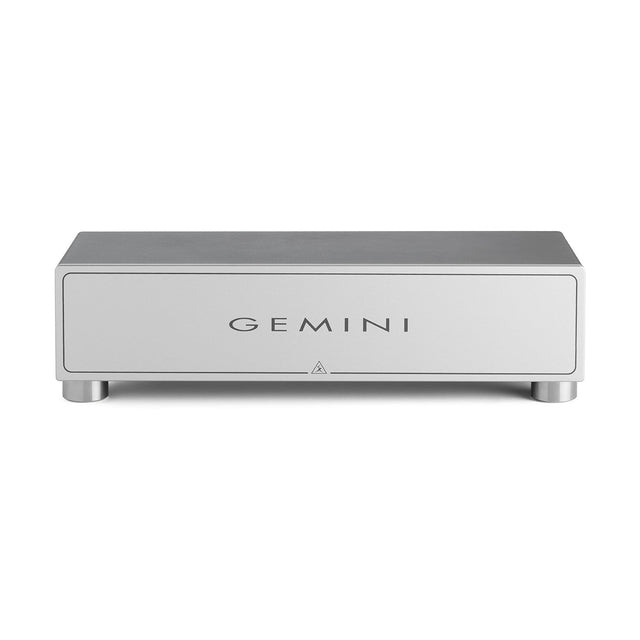

• Gehäusekonstruktion: pulverbeschichtetes Stahlchassis (16 Gauge); eloxierte Aluminium-Frontplatte
• Abmessungen Breite (US/AS): 43,18 cm (17")
• Abmessungen Breite (EU): 46,99 cm (18,5")
• Abmessungen Tiefe: 15,57 cm (6,13")
• Abmessungen Höhe: 11,63 cm (4,58")
• Gewicht: 4,45 kg (9,8 lbs)
