T+A DAC 200 D/A-Wandler

T+A DAC 200 – D/A-Wandler (Serie 200)

Der DAC 200 ist der kompromisslos konstruierte D/A-Wandler der Serie 200 und zugleich ein leistungsfähiger Vorverstärker mit diskreter Class-A-HV-Ausgangsstufe. Die komplette galvanische Trennung zwischen Digital- und Analogsektion, ein aufwendiges Jitter-Management sowie getrennte Wandlerpfade für PCM und DSD sichern maximale Reinheit und Auflösung.

De-Jitter Masterclock

Ein mehrstufiges Taktaufbereitungssystem analysiert eingehende Digitalsignale, reduziert Restjitter um ein Vielfaches und entkoppelt sie anschließend vollständig von der Quelle. Zwei präzise Quarzoszillatoren versorgen die 44,1-kHz- und 48-kHz-Familie (bis 705,6/768 kHz).

Path Separation Technology: PCM & DSD

PCM und DSD werden in getrennten, formatoptimierten Wandlern verarbeitet: ein doppelt symmetrischer Quadrupel-PCM-Wandler (8× 32-Bit Sigma-Delta gesamt) für PCM bis 705,6/768 kS/s sowie der True-1-Bit-DSD-Converter für natives DSD bis DSD1024 – ohne vorherige PCM-Konvertierung. Vier wählbare Oversampling-Algorithmen (inkl. zwei NOS-Stufen) und ein phasenlineares Bessel-Analogfilter (60/120 kHz) erlauben feinste Abstimmung.

Galvanische Trennung (DASS)

Ultraschnelle Digital-Isolatoren trennen die Analogsektion komplett vom Digitalsignalpfad; auch die Netzteile beider Sektionen sind galvanisch isoliert – für maximale Ruhe und Störsicherheit.

Anschlüsse & Vorverstärker

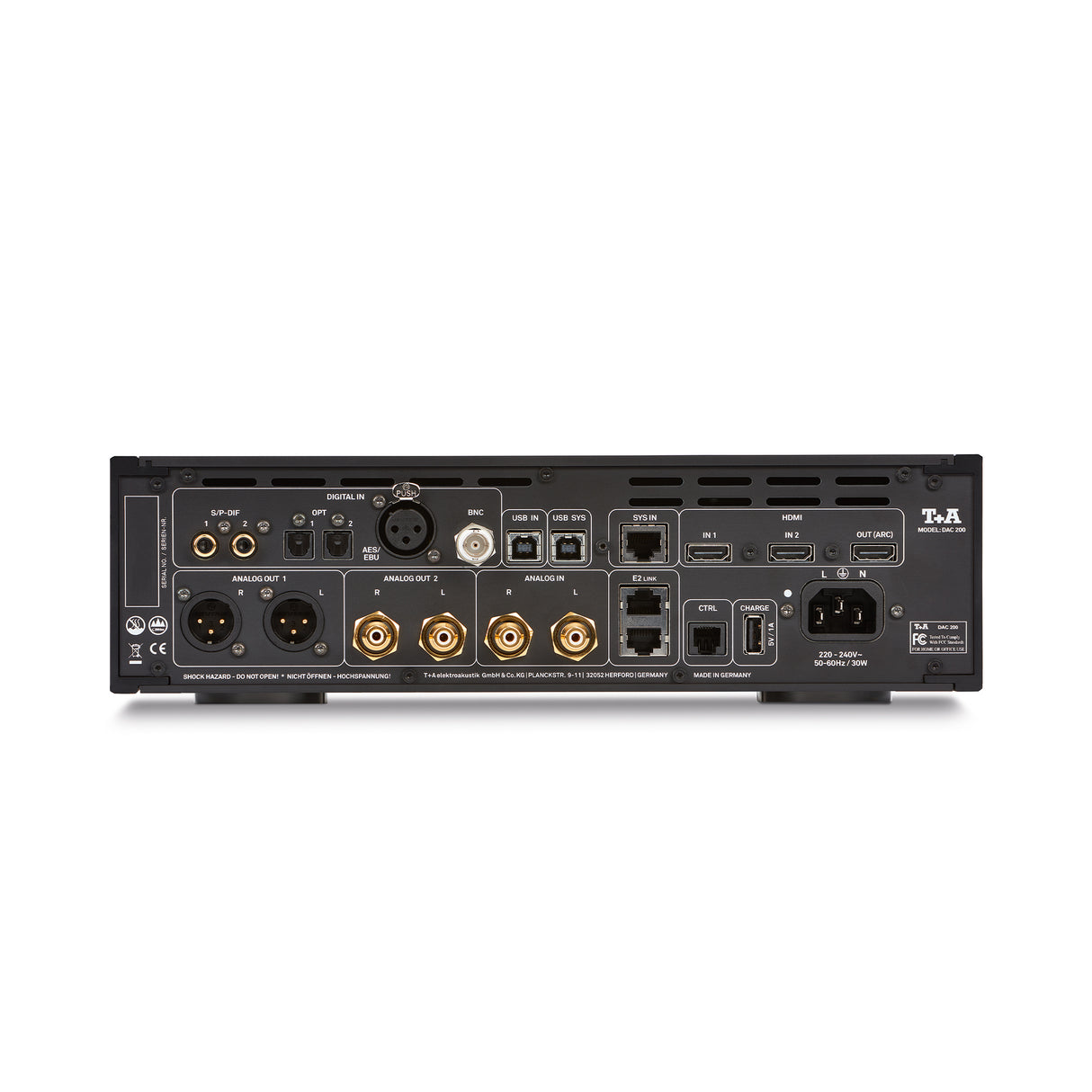

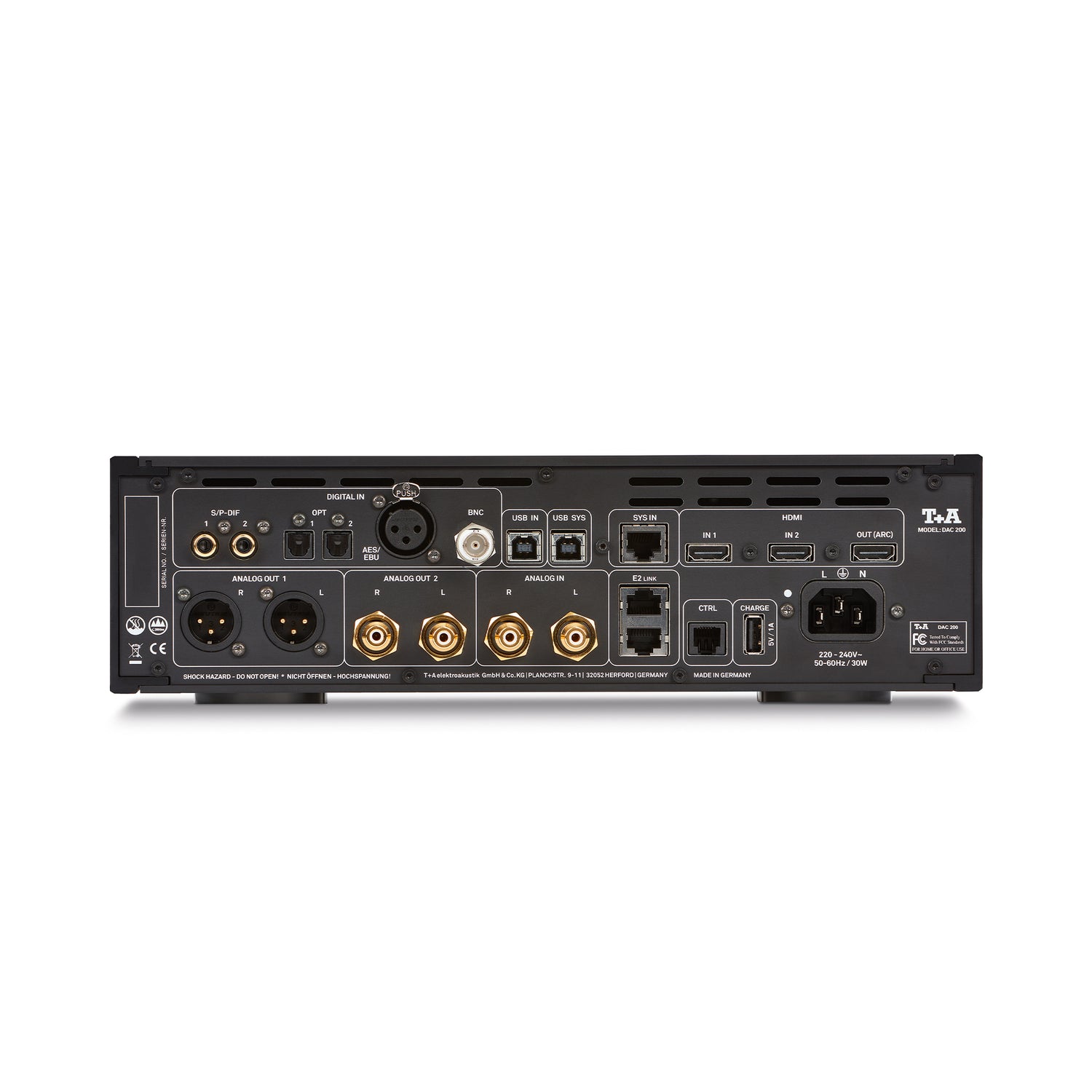

Vielfältige Eingänge: 2× USB-DAC (PCM bis 768 kS/s, DSD bis DSD1024), 1× AES/EBU, 2× Coax S/PDIF, 2× Toslink, 1× BNC; optional 2× HDMI IN und 1× HDMI OUT (ARC). Zusätzlich ein umschaltbarer Analog-Hochpegeleingang. Der integrierte Class-A-Vorverstärker bietet symmetrische XLR- und unsymmetrische RCA-Ausgänge (fix/variabel); der diskrete Hochleistungskopfhörerverstärker führt auf 4,4-mm-Pentaconn.

Spezifikationen

• Wandlersektion: PCM Doppel-Differential-Quadrupel-Converter (4× 32-Bit/Kanal), 705,6/768 kS/s; DSD True-1-Bit bis DSD1024 (nativ)
• Oversampling/Filter: 4 Modi (FIR kurz, FIR lang, Bézier/IIR, Bézier) plus NOS; Analogfilter Bessel 3. Ordnung, 60/120 kHz
• De-Jitter: T+A De-Jitter Masterclock mit Dual-XO (44,1/48-kHz-Familien)
• Galvanische Trennung: Digital Analog Separation System (DASS), getrennte Netzteile
• Digitaleingänge: 1× AES/EBU; 2× Coax S/PDIF; 2× Toslink; 1× BNC; 2× USB-DAC (asynchron, PCM bis 768 kS/s; DSD bis 1024; DoP bis DSD256); optional 2× HDMI IN / 1× HDMI OUT (ARC)
• Analogeingang: Hochpegel (RCA) 250 mV…4,5 V / 10 kΩ
• Ausgänge (fix/variabel): RCA 2,5 V_eff / 22 Ω (0…2,5 V); XLR 5,0 V_eff / 22 Ω (0…5,0 V); Class-A-HV Doppel-Mono
• Kopfhörer: 4,4-mm Pentaconn; diskrete Class-A-Endstufe bis 200 mA; Ausgangsimpedanz 6 Ω
• Analogsektion: FG +0/−3 dB 0,1 Hz–200 kHz; SNR 110/114 dB; THD/IMD < 0,001 %; Kanaltrennung > 108 dB
• Netzwerk/System: SYS-Link (Serie 200)
• Netzanschluss/Verbrauch: 200–240 V, 50–60 Hz; ca. 30 W (Standby < 0,5 W)
• Abmessungen (H × B × T) / Gewicht: 10 × 32 × 34 cm / 6,2 kg

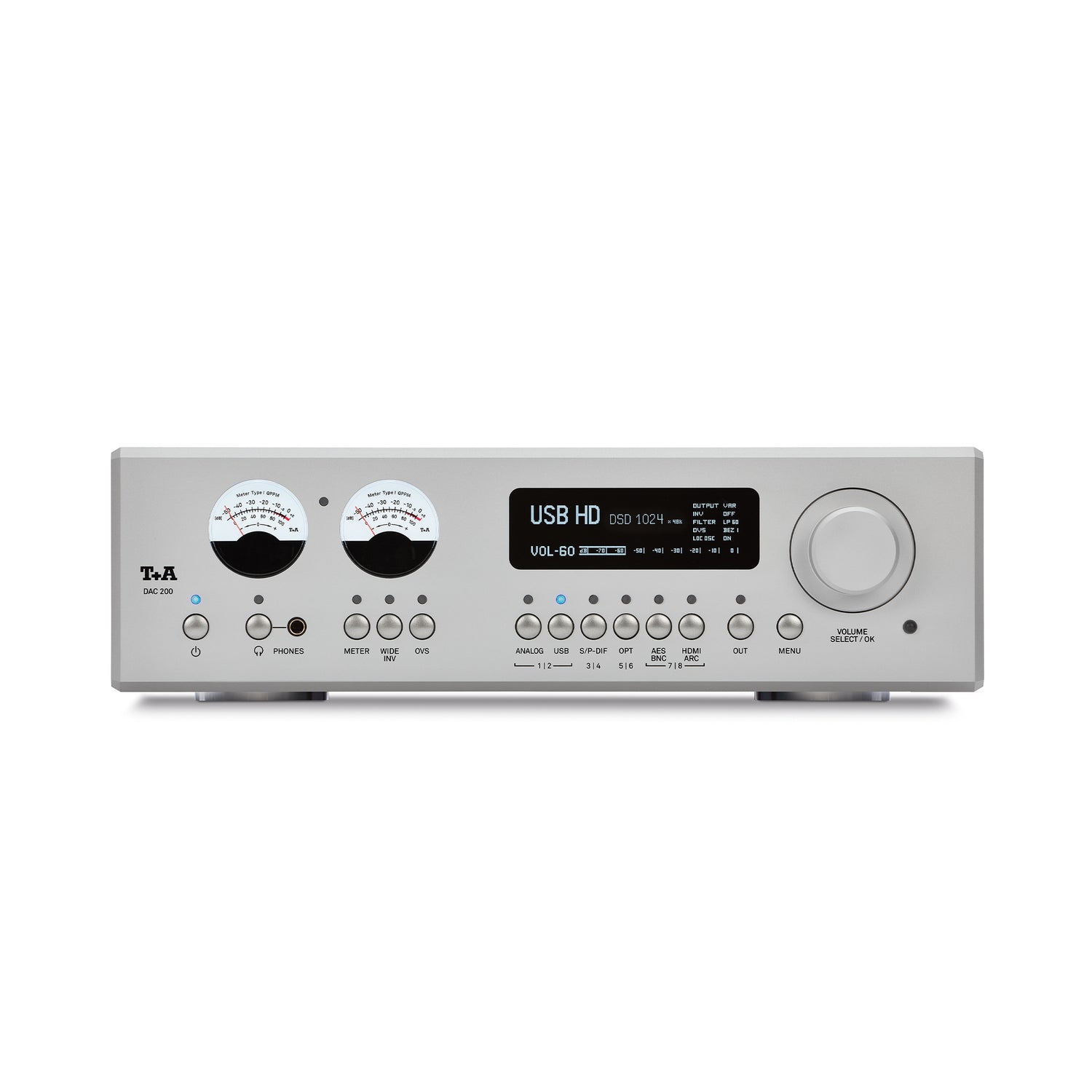

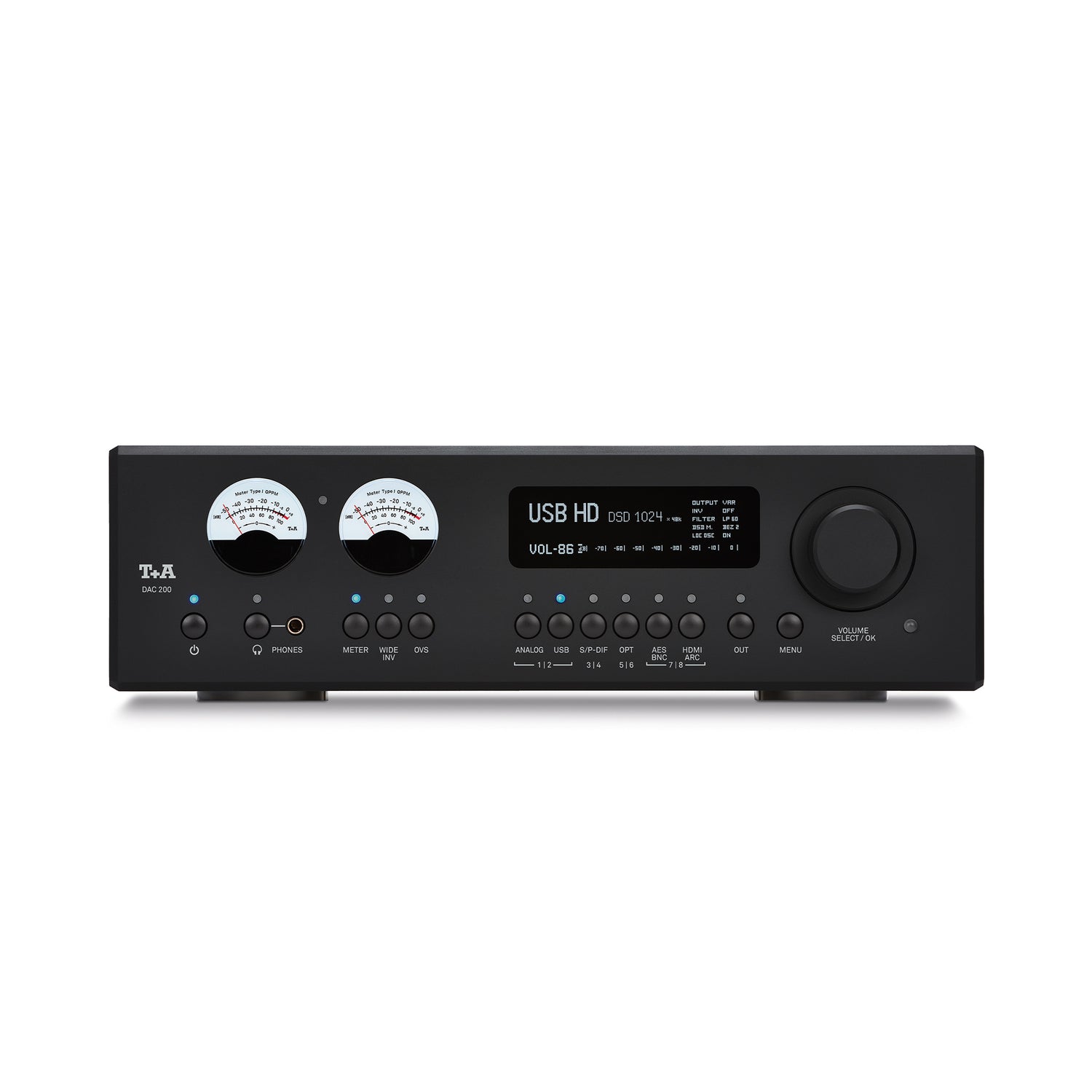

• Ausführungen: Aluminium Silber eloxiert (43) oder Schwarz eloxiert (42)
• Lieferumfang: Fernbedienung FM 200, Netzkabel, USB-Kabel
