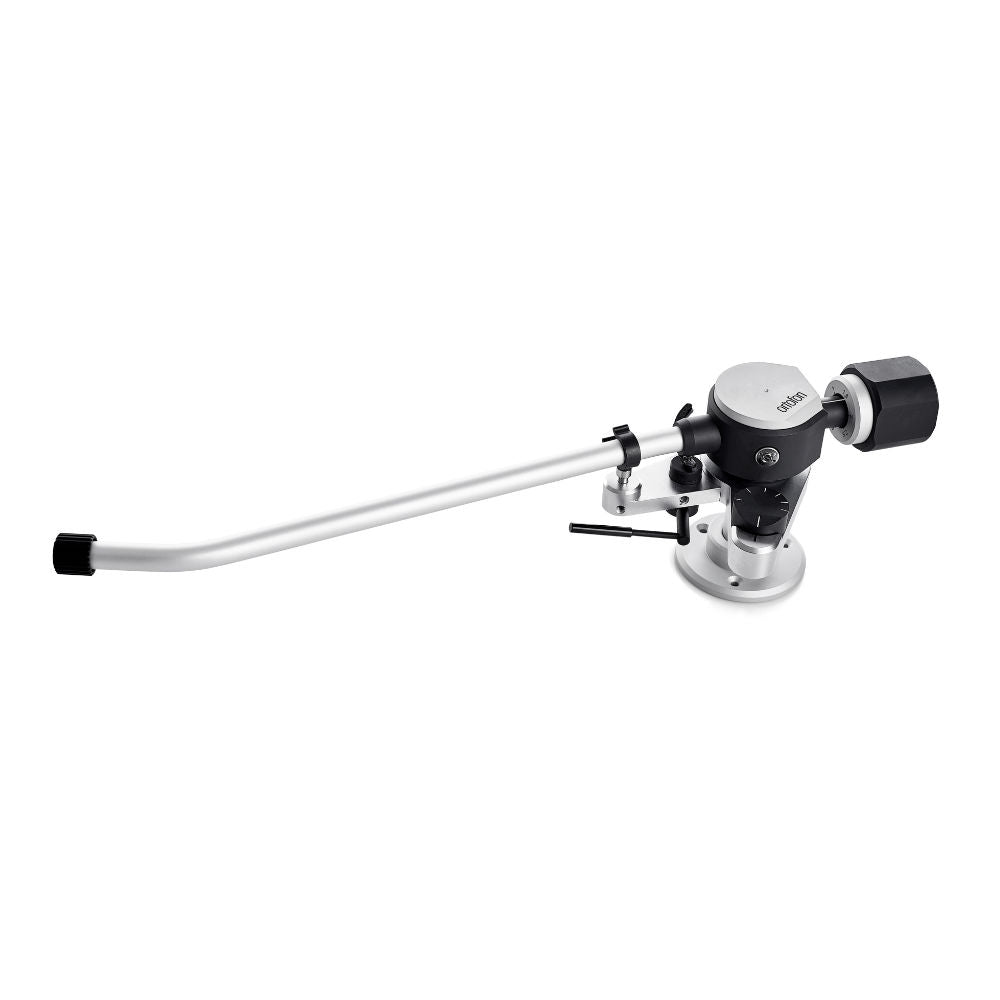

Ortofon AS-309R Tonarm

12-Zoll-Referenztonarm für hochwertige Analog-Setups

Der Ortofon AS-309R ist ein 12-Zoll-Tonarm für anspruchsvolle Plattenspieler-Setups und richtet sich an Anwender, die bei Mechanik, Einstellbarkeit und Materialqualität ein klar gehobenes Niveau suchen. Ortofon positioniert das Modell als Reference Tonearm. Im Fokus stehen eine präzise Führung des Tonabnehmers, hohe mechanische Stabilität, flexible Systemkompatibilität und eine aufwendige Konstruktion für ambitionierte HiFi-Anlagen.

Serien- und Produkt-Einordnung

Der AS-309R gehört zu Ortofons Reference Tonearms und ist als 12-Zoll-Variante innerhalb dieser Baureihe ausgeführt. Laut Hersteller basiert das Modell auf einer Konstruktion mit mehr als 130 neu gestalteten Komponenten. Damit zielt der Tonarm klar auf hochwertige Analog-Systeme, bei denen präzise Justage, geringe Störanfälligkeit und langfristige Stabilität im Vordergrund stehen.

Klangliche Wirkung und Praxisnutzen im System

Ortofon beschreibt die Konstruktion als auf minimierte Vibrationen und Verzerrungen ausgelegt. In der Praxis bedeutet das vor allem eine kontrollierte Führung des Tonabnehmers, stabile Arbeitsbedingungen für unterschiedliche Systeme und hohe Flexibilität bei der Kombination mit verschiedenen Headshells und Tonabnehmern.

• auf präzise Abtastbedingungen und saubere mechanische Führung ausgelegt
• flexibel für unterschiedliche Tonabnehmer- und Headshell-Kombinationen nutzbar
• praxisgerechte Einstellmöglichkeiten für Auflagekraft, Anti-Skating und Höhe
• interessant für hochwertige Plattenspieler-Upgrades und individuelle Analog-Setups

Konstruktion, Geometrie und Ausstattung

• Tonarmtyp: 12-Zoll-Tonarm
• Konstruktion: Reference Tonearm mit über 130 neu gestalteten Komponenten
• Montageabstand: 311 mm
• Effektive Länge: 323,5 mm
• Überhang: 12,5 mm
• Offset-Winkel: 16,75°
• Effektive Masse: 11 g
• Anschluss: Universalanschluss aus Messing

Montage, Kompatibilität und Handling

• Höhenverstellung: 59 bis 79 mm über der Montagefläche bis Oberkante Tonarm
• Armrohr-/Schaftdurchmesser: 18 mm
• Empfohlener Bohrungsdurchmesser: 22 mm
• Tonabnehmerbereich: 18 bis 26 g mit Standardgewicht, 26 bis 38 g mit schwerem Gegengewicht, jeweils inklusive Headshell
• Praxis: statisch ausbalancierte Konstruktion mit einfach justierbarer Auflagekraft und Anti-Skating; laut Ortofon auf Baerwald-Ausrichtung ausgelegt

Technologien und Besonderheiten

• Präzisionskonstruktion: Ortofon nennt über 130 neu gestaltete Komponenten zur Optimierung von Mechanik und Präzision.
• Handmontage: jeder Tonarm wird laut Hersteller von Hand montiert, justiert und geprüft.
• Universeller Messinganschluss: erleichtert die Kombination mit unterschiedlichen Headshells und montierten Tonabnehmern.
• 5-polige DIN-Buchse: erlaubt den Einsatz verschiedener Tonarmkabel.
• Lieferumfang mit zwei Gegengewichten: erweitert den nutzbaren Bereich für unterschiedliche Tonabnehmerkonfigurationen.
• Inklusive Tonarmkabel: im Lieferumfang ist das Ortofon 6NX-TSW-1010 Tonearm cable enthalten.

Einsatzempfehlungen

• geeignet für hochwertige HiFi-Plattenspieler, bei denen ein aufwendiger 12-Zoll-Tonarm gezielt als Upgrade eingesetzt werden soll
• passend für Anwender, die zwischen verschiedenen Headshell- und Tonabnehmer-Kombinationen wechseln möchten
• interessant für Setups mit Ortofon Concorde Series, SPU Series und weiteren passenden, auf Headshell montierten Tonabnehmern

Technische Spezifikationen

• Produkttyp: Tonarm
• Serie/Line: Ortofon Reference Tonearm
• Bauform: 12 Zoll
• Montageabstand: 311 mm
• Effektive Länge: 323,5 mm
• Überhang: 12,5 mm
• Offset-Winkel: 16,75°
• Effektive Masse: 11 g
• Arm shaft diameter: 18 mm
• Empfohlener Lochdurchmesser: 22 mm
• Höhe über Montagefläche: 59 – 79 mm
• Abstand Montagefläche bis Plattenteller-Oberkante: 20 – 48 mm
• Tonarmgewicht: 680 g mit Standardgewicht / 730 g mit schwerem Gegengewicht
• Gegengewichts-Freiraum: 85 mm mit Standardgewicht / 93 mm mit schwerem Gegengewicht
• Passender Tonabnehmerbereich: 18 – 26 g / 26 – 38 g inklusive Headshell
• Besonderheiten: Universalanschluss aus Messing, 5-polige DIN-Buchse, statisch ausbalanciert, Anti-Skating, Baerwald-Ausrichtung, inkl. 6NX-TSW-1010 Tonearm cable und zwei Gegengewichten
