Atoll AV 100 SE Mehrkanal-Endstufe

Die Atoll AV 100 SE ist eine dreikanalige Heimkino-Endstufe aus der französischen Manufaktur Atoll Electronique in Brecey (Normandie). Sie ergänzt einen AV-Receiver mit Vorstufenausgängen und übernimmt die Frontkanäle links, Center und rechts. Atoll beschreibt sie als musikalische Endstufe, die Kraft mit Feinzeichnung verbindet und den Zuhörer mitten ins Geschehen holt.

Ihre drei diskret und symmetrisch aufgebauten Kanäle mit MOSFET-Ausgangstransistoren leisten je 100 W an 8 Ohm und 140 W an 4 Ohm, kurzzeitig stehen 180 W Impulsleistung pro Kanal bereit. Zwei Ringkerntransformatoren mit je 340 VA und 44.210 µF Siebkapazität versorgen die Endstufe, drei Cinch-Ausgänge geben das Signal an eine weitere Endstufe oder einen Subwoofer weiter.

Technologien & Ausstattung

Drei Kanäle für die Front

Für rechts, Center und links besitzt die AV 100 SE je einen Cinch-Eingang und einen Lautsprecherausgang. Damit ist sie auf die drei Frontkanäle eines Heimkinos zugeschnitten.

Diskrete, symmetrische Schaltung

Die Audiostufen sind symmetrisch und mit diskreten Bauteilen aufgebaut, in der Ausgangsstufe arbeiten MOSFET-Transistoren. Atoll gibt 100 dB Rauschabstand, 0,05 % Klirrfaktor (1 kHz, 10 W), eine Bandbreite von 5 Hz bis 200 kHz und 1,3 µs Anstiegszeit an.

Netzteil mit zwei Ringkerntransformatoren

Zwei Ringkerntransformatoren mit je 340 VA und 44.210 µF Siebkapazität versorgen die drei Kanäle; pro Kanal stehen kurzzeitig 180 W Impulsleistung bereit. Ausgeschaltet nimmt die AV 100 SE 0 W auf, im Betrieb 15 bis 550 W.

Ausgänge für Endstufe oder Subwoofer

Über drei Cinch-Ausgänge – rechts, Center und links – reicht die AV 100 SE das Eingangssignal weiter, etwa an eine weitere Endstufe oder an einen Subwoofer.

Schutzschaltung und Trigger-Option

Die Endstufe schaltet zeitverzögert ein; wenige Sekunden danach aktiviert sich ein Schutzrelais, das Lautsprecher und Endstufen vor Überströmen schützt. Eine LED an der Front zeigt den Betrieb an. Optional erhält die AV 100 SE einen 12-V-Trigger-Eingang (3,5-mm-Klinke), über den sie sich gemeinsam mit jedem Gerät mit 12-V-Trigger-Ausgang einschalten und in den Ruhezustand versetzen lässt.

Gehäuse aus gebürstetem Aluminium

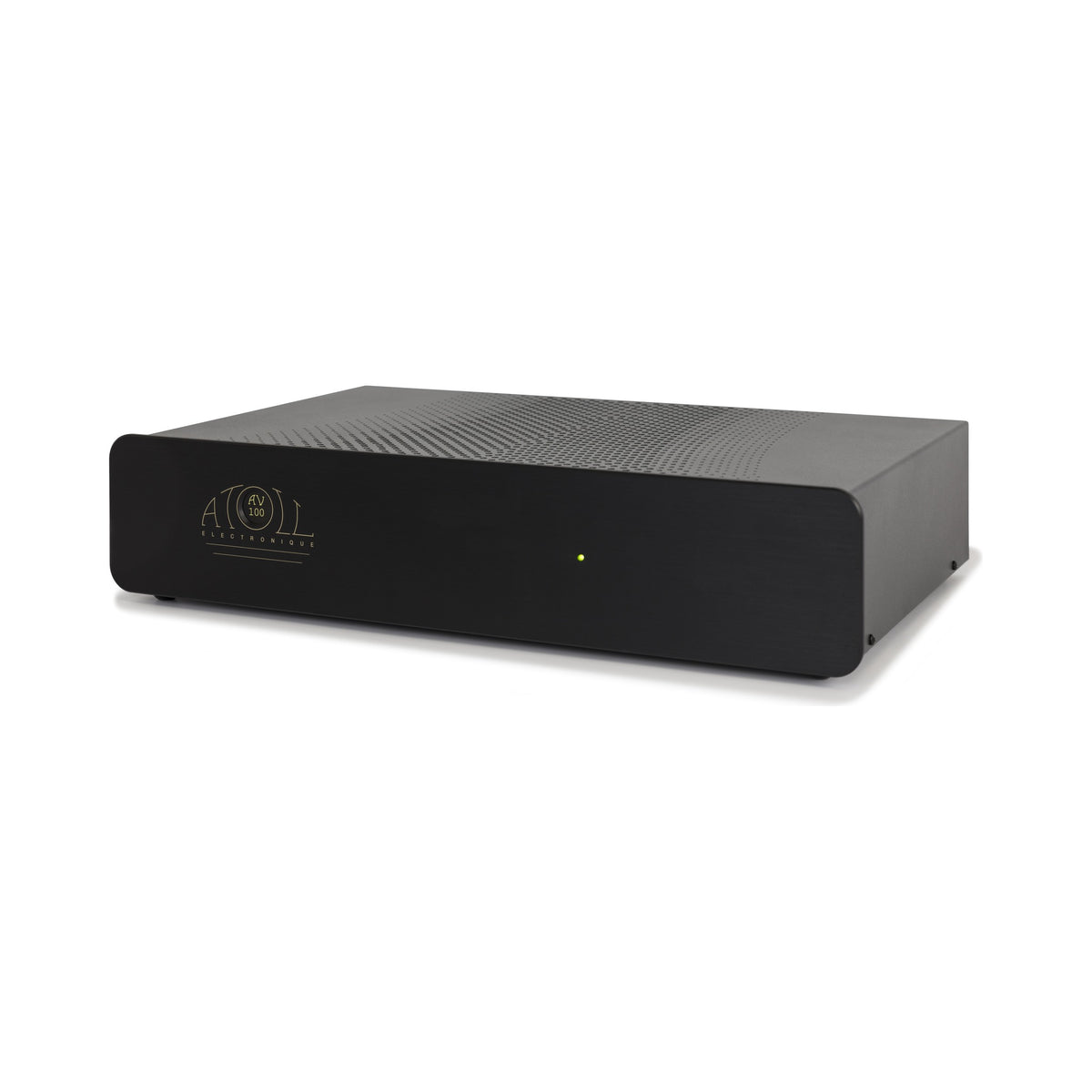

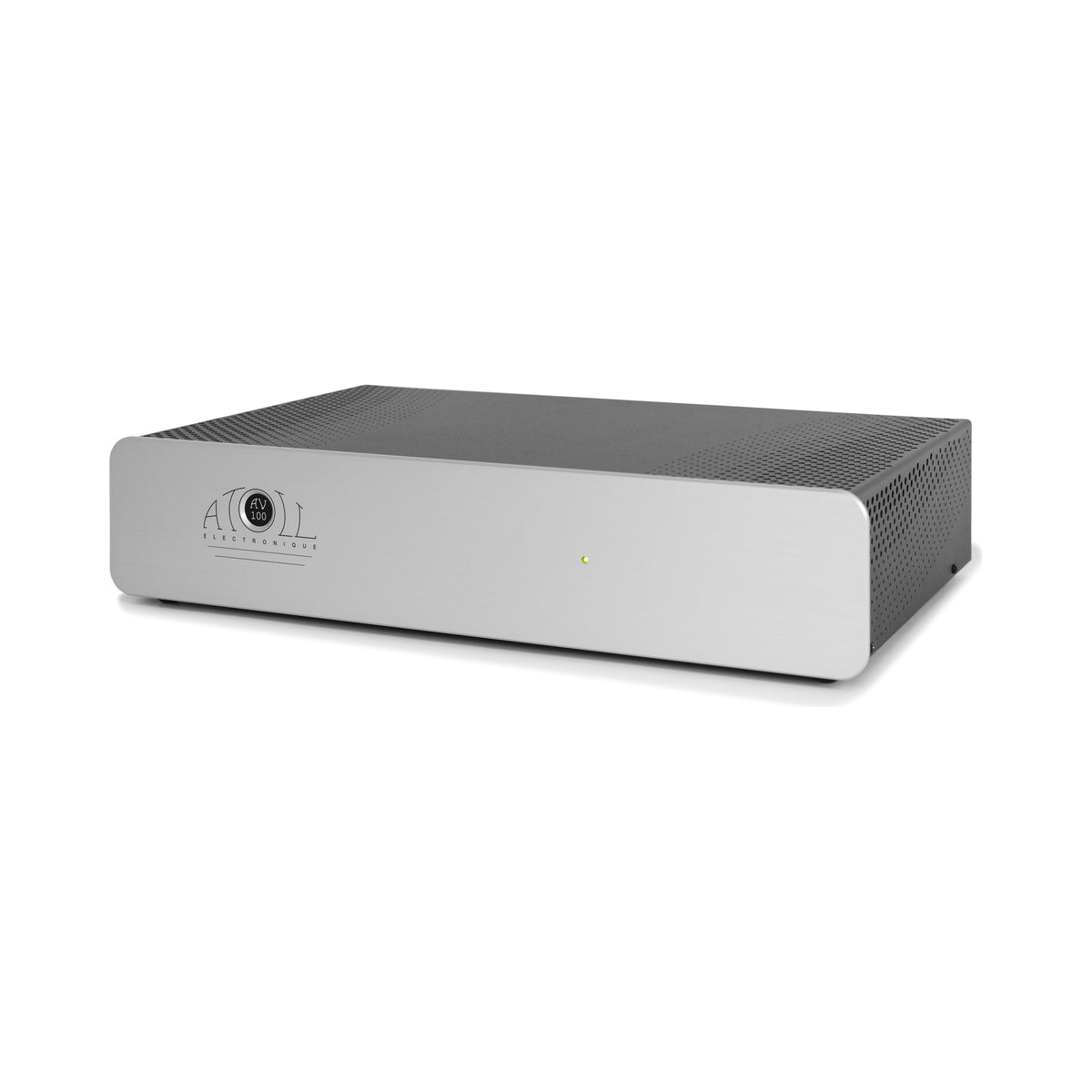

Die 4 mm starke Front aus gebürstetem, eloxiertem Aluminium sitzt auf einem 1,5 mm starken Stahlchassis. Die AV 100 SE ist in Silber und in Schwarz erhältlich.

Highlights

• 3 × 100 W an 8 Ω / 3 × 140 W an 4 Ω: 180 W Impulsleistung pro Kanal
• Diskret und symmetrisch: Audiostufen aus diskreten Bauteilen, MOSFET-Ausgangstransistoren
• Zwei Ringkerntrafos: je 340 VA, 44.210 µF Siebkapazität
• Cinch-Ausgänge: für eine weitere Endstufe oder einen Subwoofer
• Geschützt: Einschaltverzögerung und Schutzrelais für Lautsprecher und Endstufen
• Optional: 12-V-Trigger-Eingang (3,5-mm-Klinke)

Technische Daten

• Geräteklasse: Mehrkanal-Endstufe, 3 Kanäle (MOSFET, diskret, symmetrisch)
• Ausgangsleistung: 3 × 100 W an 8 Ω, 3 × 140 W an 4 Ω (RMS)
• Impulsleistung: 180 W pro Kanal
• Netzteil: 2 × 340 VA Ringkern
• Siebkapazität: 44.210 µF

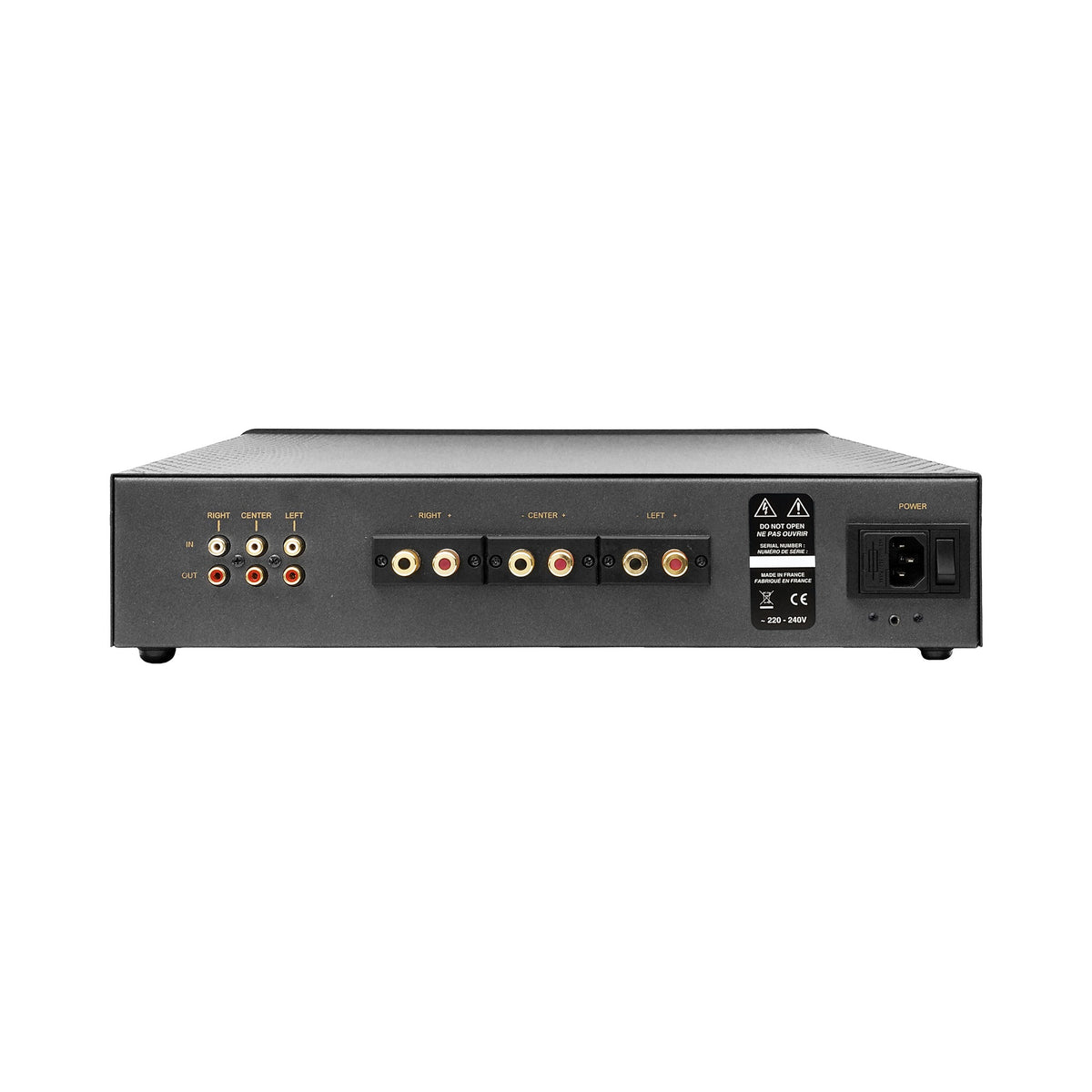

• Eingänge: 3 × Cinch (rechts, Center, links); 12-V-Trigger (3,5-mm-Klinke) optional
• Ausgänge: 3 Lautsprecherausgänge (rechts, Center, links), 3 × Cinch (für Endstufe oder Subwoofer)
• Eingangsimpedanz: 47 kΩ
• Empfindlichkeit: 1,77 V
• Rauschabstand: 100 dB
• Klirrfaktor: 0,05 % (1 kHz, 10 W)
• Bandbreite: 5 Hz – 200 kHz
• Anstiegszeit: 1,3 µs
• Leistungsaufnahme: ausgeschaltet 0 W, Betrieb 15–550 W
• Abmessungen (B × T × H): 440 × 291 × 95 mm
• Gewicht: 11 kg
• Farben: Silber oder Schwarz (gebürstetes, eloxiertes Aluminium)

Hinweise

• Lieferumfang: Netzkabel und Bedienungsanleitung mit Garantiezertifikat.
• Optional erhältlich: Atoll 12V-Trigger Optionsmodul (12-V-Trigger-Eingang).
• Trigger-Betrieb (mit Trigger-Option): Der Schalter ON/SLEEP muss in Stellung SLEEP (0) stehen; in Stellung ON (I) arbeitet die Endstufe, der Trigger jedoch nicht.
• Anschluss: Pro Lautsprecherausgang nur einen Lautsprecher anschließen, nie zwei parallel; Verbindungen nur bei ausgeschaltetem Gerät herstellen.
• Bezeichnung: Der deutsche Vertrieb führt das Gerät als AV 100 SE, Atoll selbst auf der Website und in der Bedienungsanleitung als AV100.
