Atoll AV 500 SE Mehrkanal-Endstufe

Die Atoll AV 500 SE ist eine fünfkanalige Heimkino-Endstufe aus der französischen Manufaktur Atoll Electronique in Brecey (Normandie). Sie ergänzt einen AV-Receiver oder eine AV-Vorstufe mit Vorstufenausgängen und übernimmt die Verstärkung von Front-, Center- und Surround-Kanälen. Atoll beschreibt sie als musikalische Endstufe, die Kraft mit Feinzeichnung verbindet und den Zuhörer mitten ins Geschehen holt.

Die fünf Endstufenkanäle liefern 5 × 85 W an 8 Ohm (2 × 100 W bei zwei betriebenen Kanälen) und 5 × 100 W beziehungsweise 2 × 140 W an 4 Ohm. Zwei Ringkerntransformatoren mit je 340 VA und 73.000 µF Siebkapazität bilden die Energiebasis der diskret und symmetrisch aufgebauten Schaltung mit MOSFET-Ausgangstransistoren; fünf Cinch-Ausgänge reichen das Signal weiter – etwa an eine zweite AV 500 SE für Bi-Amping.

Technologien & Ausstattung

Fünf Kanäle fürs Heimkino

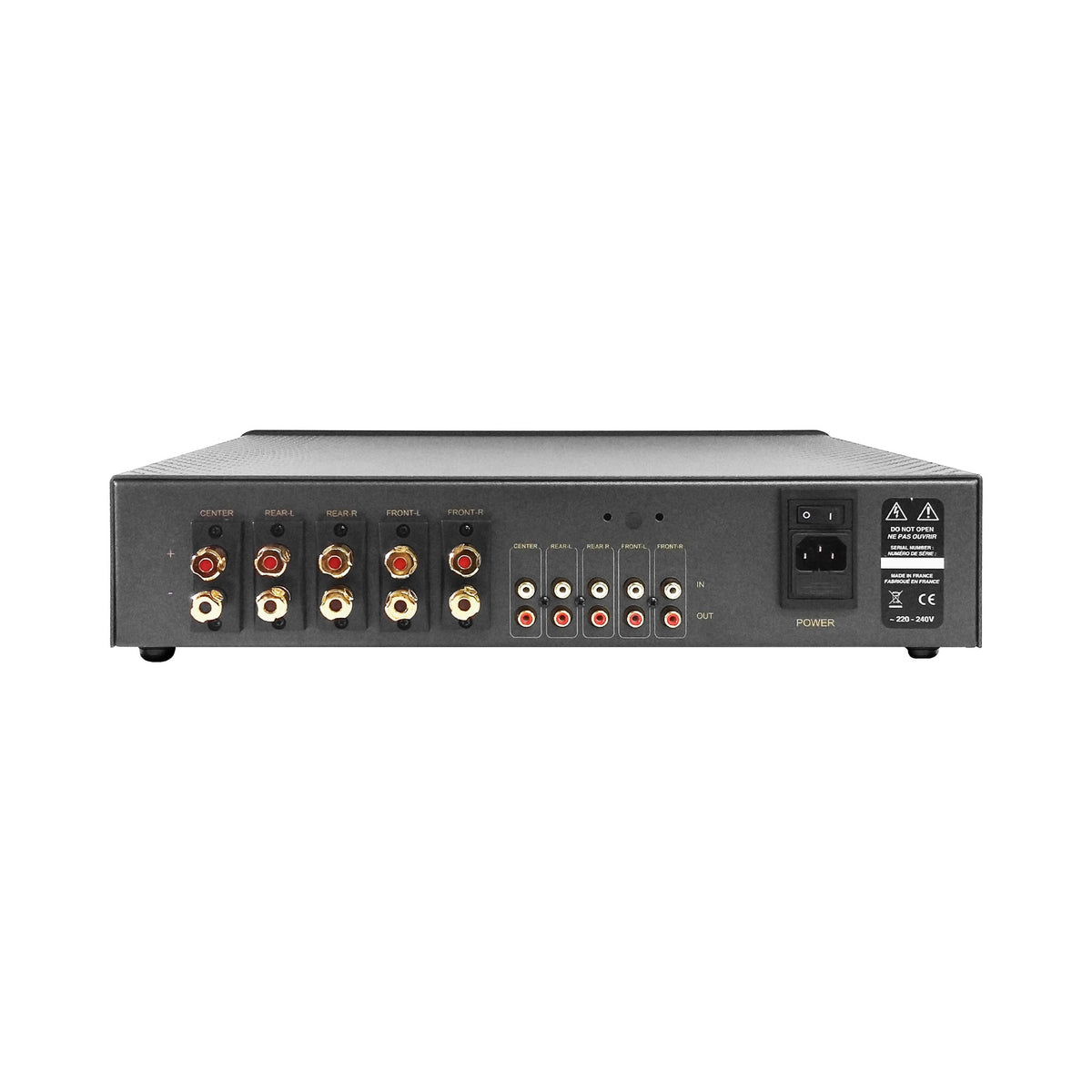

Für Center, Front links und rechts sowie Surround links und rechts besitzt die AV 500 SE je einen Cinch-Eingang und einen Lautsprecherausgang. Die Lautsprecherausgänge sind als kräftige Schraubklemmen für große Kabelquerschnitte ausgeführt und nehmen auch Bananenstecker auf. Die Bedienungsanleitung zeigt als Beispiel die Verkabelung mit einer AV-Vorstufe für fünf Lautsprecher.

Diskrete, symmetrische Schaltung

Die Audiostufen sind symmetrisch und mit diskreten Bauteilen aufgebaut, in der Ausgangsstufe arbeiten MOSFET-Transistoren. Die Verstärkung entspricht der der Atoll-Endstufen aus AM- und AV-Serie – praktisch, wenn mehrere Atoll-Endstufen in einem System zusammenarbeiten. Atoll gibt 100 dB Rauschabstand, eine Bandbreite von 5 Hz bis 200 kHz und 1,3 µs Anstiegszeit an.

Netzteil mit zwei Ringkerntransformatoren

Zwei Ringkerntransformatoren mit je 340 VA und insgesamt 73.000 µF Siebkapazität versorgen die fünf Endstufenkanäle. Ausgeschaltet nimmt die AV 500 SE 0 W auf, im Betrieb 15 bis 550 W.

Bi-Amping mit zwei Geräten

Über fünf Cinch-Ausgänge reicht die AV 500 SE das Eingangssignal weiter. So lassen sich zwei Geräte im Bi-Amping kombinieren: Eine AV 500 SE übernimmt den Hochton-, die zweite den Bassbereich, gespeist über die Cinch-Ausgänge der ersten.

Schutzschaltung und Trigger-Option

Eine Einschaltverzögerung und ein Relais schützen die Lautsprecher vor Überspannung, eine LED an der Front zeigt den Betrieb an. Optional lässt sich ein 12-V-Trigger-Eingang integrieren, über den die Endstufe gemeinsam mit einem Gerät mit 12-V-Trigger-Ausgang eingeschaltet wird.

Gehäuse aus gebürstetem Aluminium

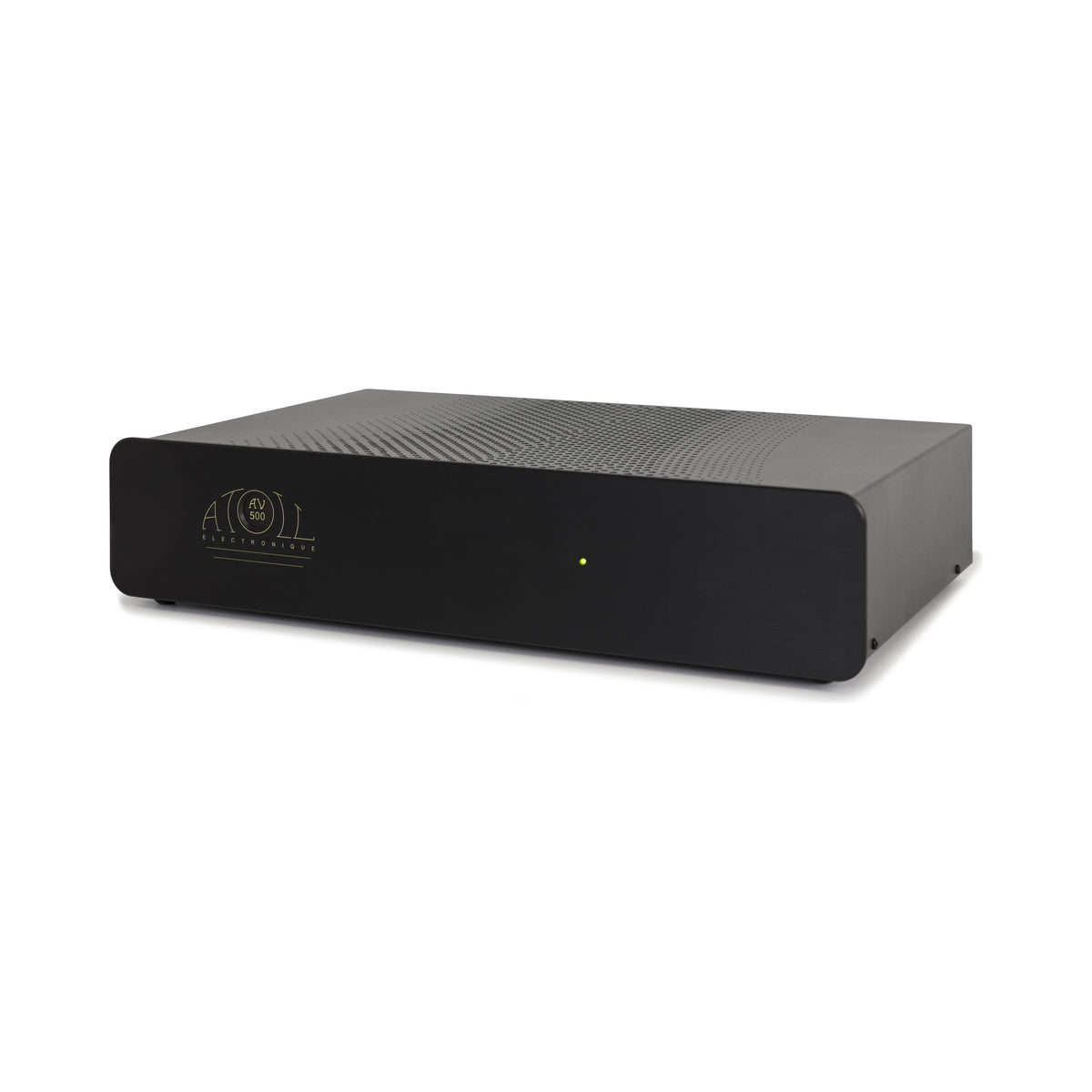

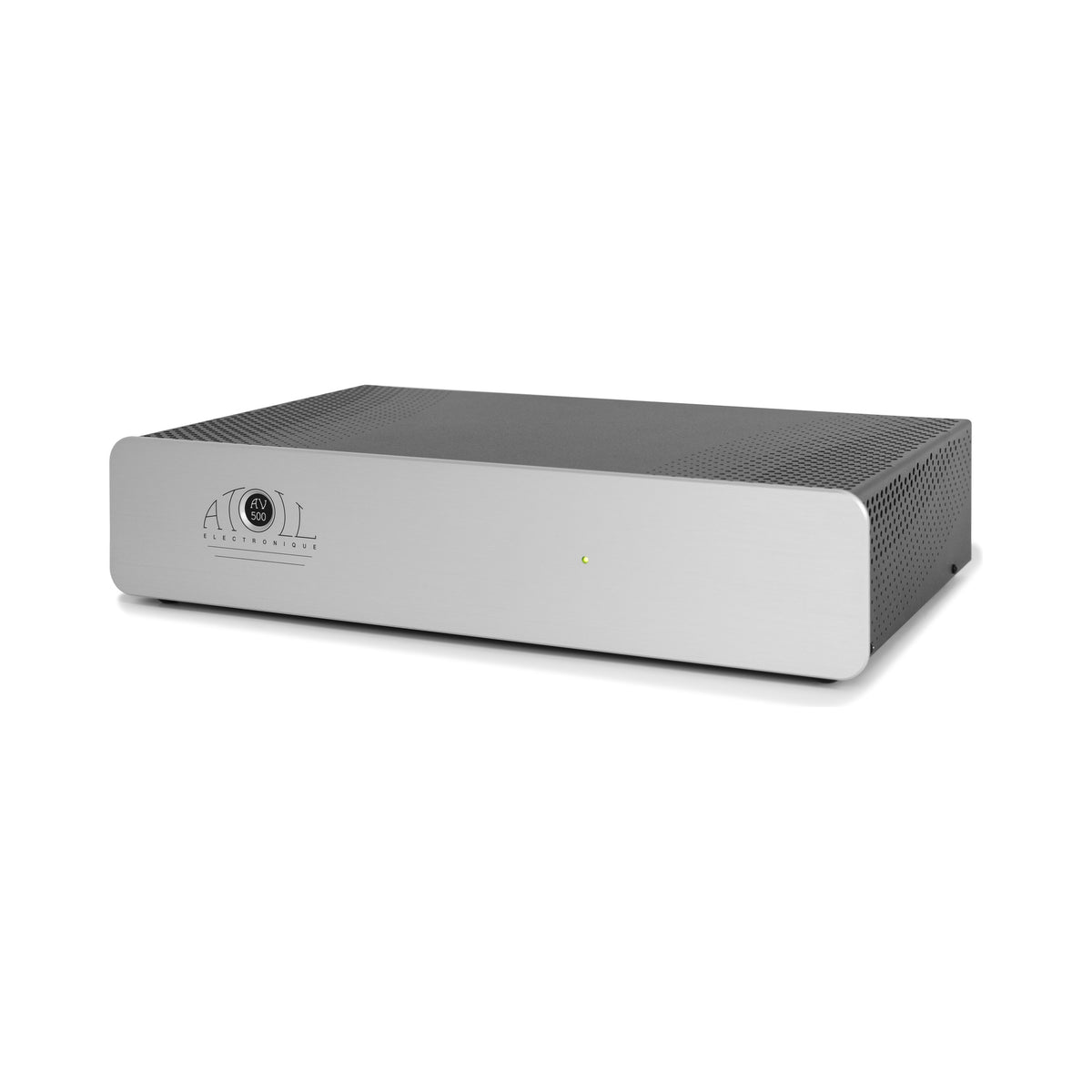

Die 4 mm starke Front aus gebürstetem, eloxiertem Aluminium sitzt auf einem 1,5 mm starken Stahlchassis. Die AV 500 SE ist in Silber und in Schwarz erhältlich.

Highlights

• 5 × 85 W an 8 Ω: 2 × 100 W bei zwei betriebenen Kanälen, an 4 Ω 5 × 100 W bzw. 2 × 140 W
• Diskret und symmetrisch: Audiostufen aus diskreten Bauteilen, MOSFET-Ausgangstransistoren
• Zwei Ringkerntrafos: je 340 VA, 73.000 µF Siebkapazität
• Bi-Amping-fähig: fünf Cinch-Ausgänge zum Weiterleiten des Signals an eine zweite Endstufe
• Kräftige Lautsprecherklemmen: Schraubklemmen, auch für Bananenstecker
• Systemtauglich: gleiche Verstärkung wie die Atoll-Endstufen der AM- und AV-Serie
• Optional: 12-V-Trigger-Eingang

Technische Daten

• Geräteklasse: Mehrkanal-Endstufe, 5 Kanäle (MOSFET, diskret, symmetrisch)
• Ausgangsleistung: 5 × 85 W / 2 × 100 W an 8 Ω, 5 × 100 W / 2 × 140 W an 4 Ω (RMS, 230 V)
• Netzteil: 2 × 340 VA Ringkern
• Siebkapazität: 73.000 µF
• Eingänge: 5 × Cinch (Center, Front links/rechts, Surround links/rechts); 12-V-Trigger optional
• Ausgänge: 5 Paar Lautsprecherklemmen (Schraubklemmen, für Bananenstecker), 5 × Cinch (Durchschleifen)
• Eingangsimpedanz: 47 kΩ
• Empfindlichkeit: 1,58–1,77 V
• Rauschabstand: 100 dB
• Klirrfaktor: 0,05 % (1 kHz, 10 W)
• Bandbreite: 5 Hz – 200 kHz
• Anstiegszeit: 1,3 µs
• Leistungsaufnahme: ausgeschaltet 0 W, Betrieb 15–550 W
• Abmessungen (B × T × H): 440 × 291 × 95 mm
• Gewicht: 12 kg
• Farben: Silber oder Schwarz (gebürstetes, eloxiertes Aluminium)

Hinweise

• Lieferumfang: Netzkabel und Bedienungsanleitung mit Garantiezertifikat.
• Optional erhältlich: Atoll 12V-Trigger Optionsmodul (12-V-Trigger-Eingang).
• Anschluss: Pro Lautsprecherausgang nur einen Lautsprecher anschließen, nie zwei parallel; Verbindungen nur bei ausgeschaltetem Gerät herstellen.
• Bezeichnung: Der deutsche Vertrieb führt das Gerät als AV 500 SE, Atoll selbst auf der Website und in der Bedienungsanleitung als AV500.
