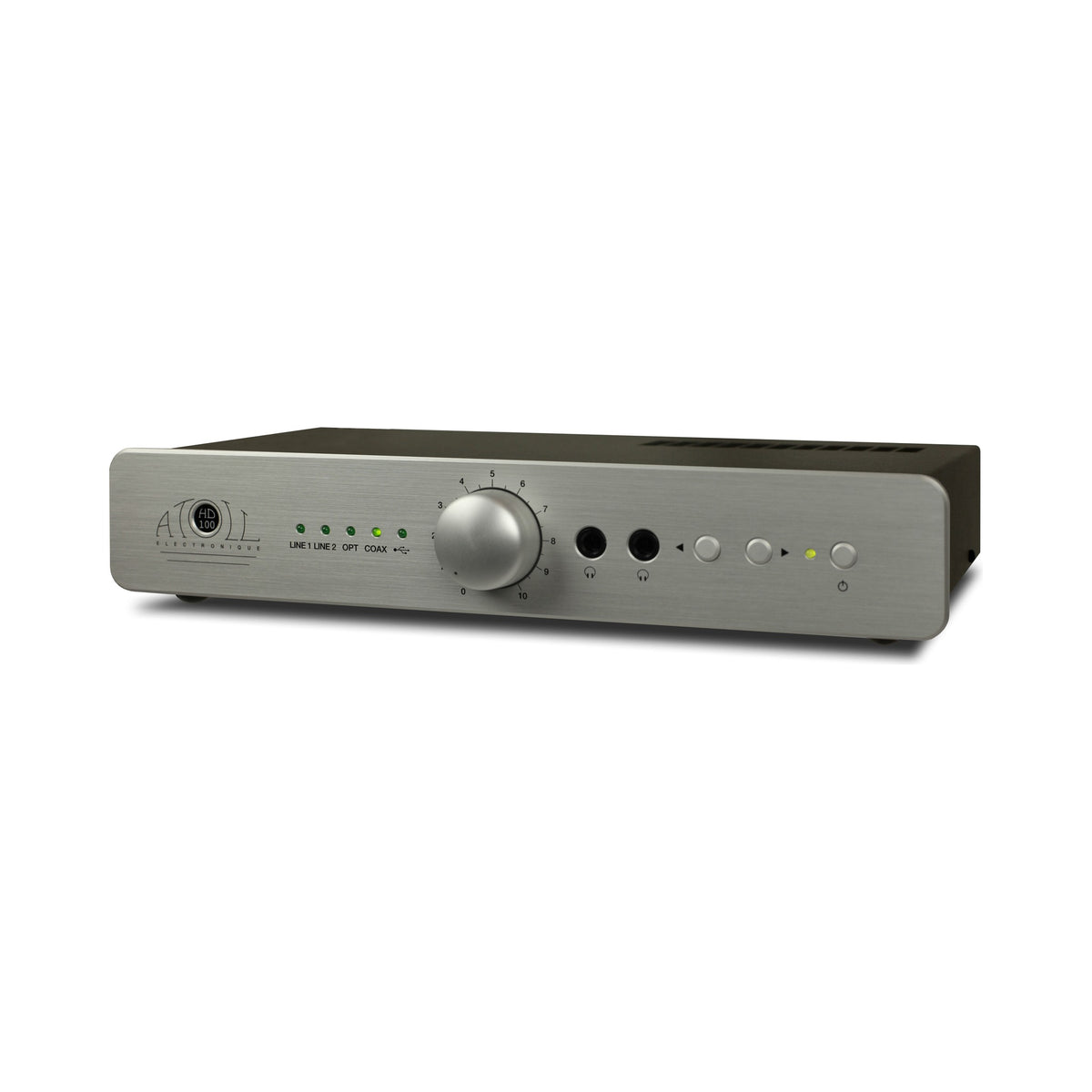

Atoll HD 100 Kopfhörerverstärker

Der Atoll HD 100 vereint Kopfhörerverstärker, Vorstufe und D/A-Wandler in einem kompakten Gehäuse im MIDI-Format. Entwickelt hat ihn die französische Manufaktur Atoll Electronique aus Brecey (Normandie) mit Blick auf hochwertige Kopfhörer; zwei analoge und drei digitale Eingänge – koaxial, optisch und USB – binden zugleich die übrigen Quellen der Anlage ein.

Mit seinem Vorstufenausgang wird der HD 100 zur Steuerzentrale für die Atoll-Endstufe MA 100 oder jede andere Atoll-Endstufe, der 12-V-Trigger-Ausgang schaltet die MA 100 direkt mit ein und aus. Drei Linear-Transformatoren, acht geregelte Netzteile, diskret aufgebaute Class-A-Vorstufen und eine analoge Lautstärkeregelung mit ALPS-Potentiometer sorgen für die Atoll-typische Musikalität.

Technologien & Ausstattung

Ein Verstärker für zwei Kopfhörer

Der HD 100 besitzt eine Kopfhörer-Endstufe mit Bipolartransistoren, die zwei 6,35-mm-Buchsen an der Front speist. Mit 1,4 W an 32 Ω – kurzzeitig 6,8 W – und einer Ausgangsimpedanz von nur 1 Ω reicht ihre Leistung laut Atoll aus, um zwei Kopfhörer parallel zu betreiben, ohne dass die Musikalität leidet. Sobald ein Kopfhörer steckt, schaltet ein Relais den Vorstufenausgang stumm.

D/A-Wandler mit drei Digitaleingängen

Der Burr-Brown PCM5102 erreicht 112 dB Dynamik und 112 dB Rauschabstand. Koaxialer, optischer und asynchroner USB-B-Eingang nehmen Signale mit bis zu 24 Bit/192 kHz an – digitale Zuspieler und der Computer kommen so ohne separaten Wandler aus.

Vorstufe mit analoger Lautstärkeregelung

Geregelt wird die Lautstärke analog mit einem ALPS-Potentiometer. Die Vorstufen sind diskret aufgebaut und in Class A vorgespannt, im Signalweg sitzen MKP-Koppelkondensatoren von Clarity Cap. Zwei Line-Eingänge (Cinch) mit 220 kΩ Eingangsimpedanz nehmen analoge Quellen auf, der Cinch-Vorstufenausgang führt zu einer Endstufe wie der Atoll MA 100.

Durchdachte Stromversorgung

Drei unabhängige Linear-Transformatoren versorgen den HD 100, zwei davon besonders rauscharm und in Doppel-Mono-Anordnung allein für die analogen Audiostufen. Acht geregelte Netzteile – vier davon eigens für die Audiostufen – und 12.425 µF Siebkapazität halten die Spannungen stabil.

Bedienung und Gehäuse

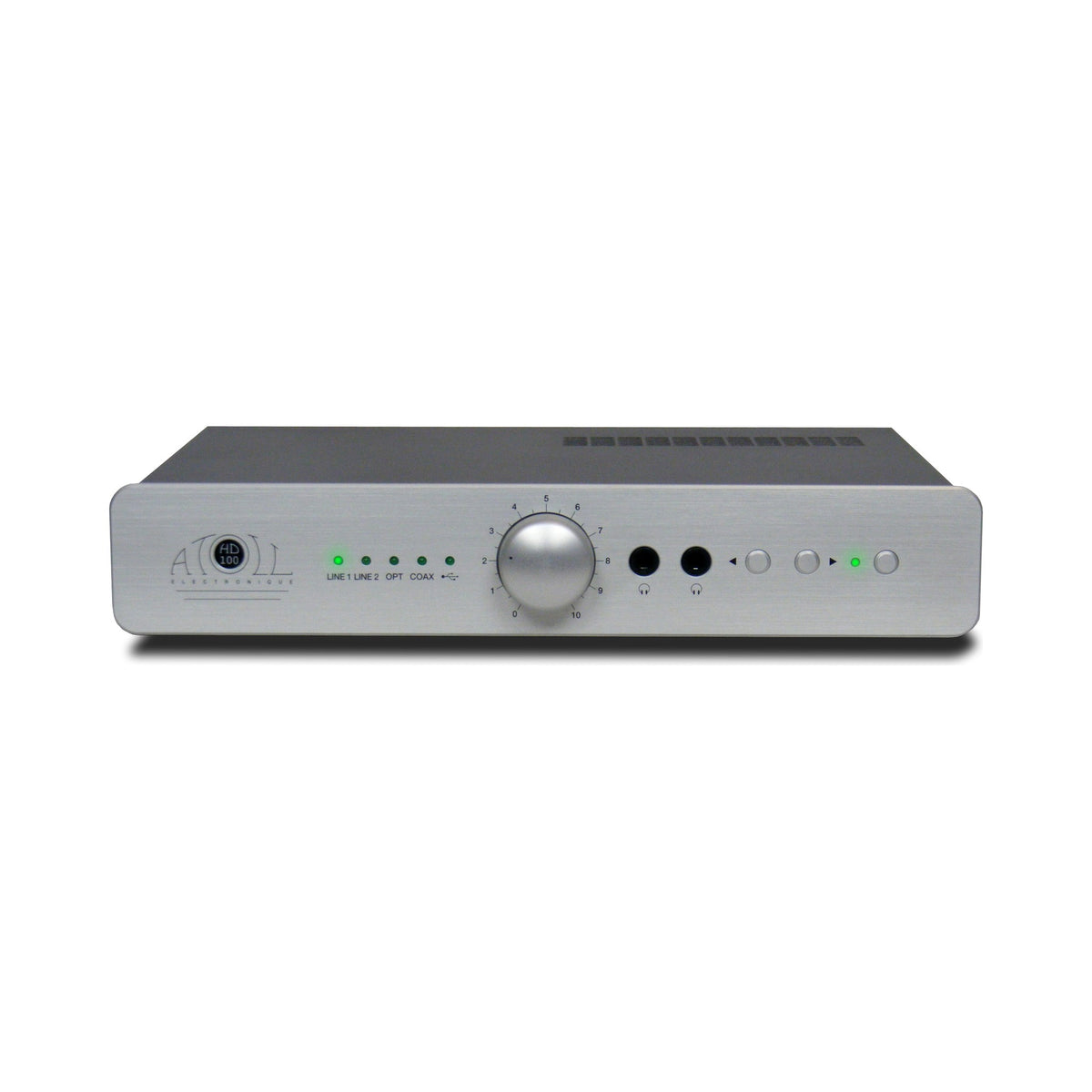

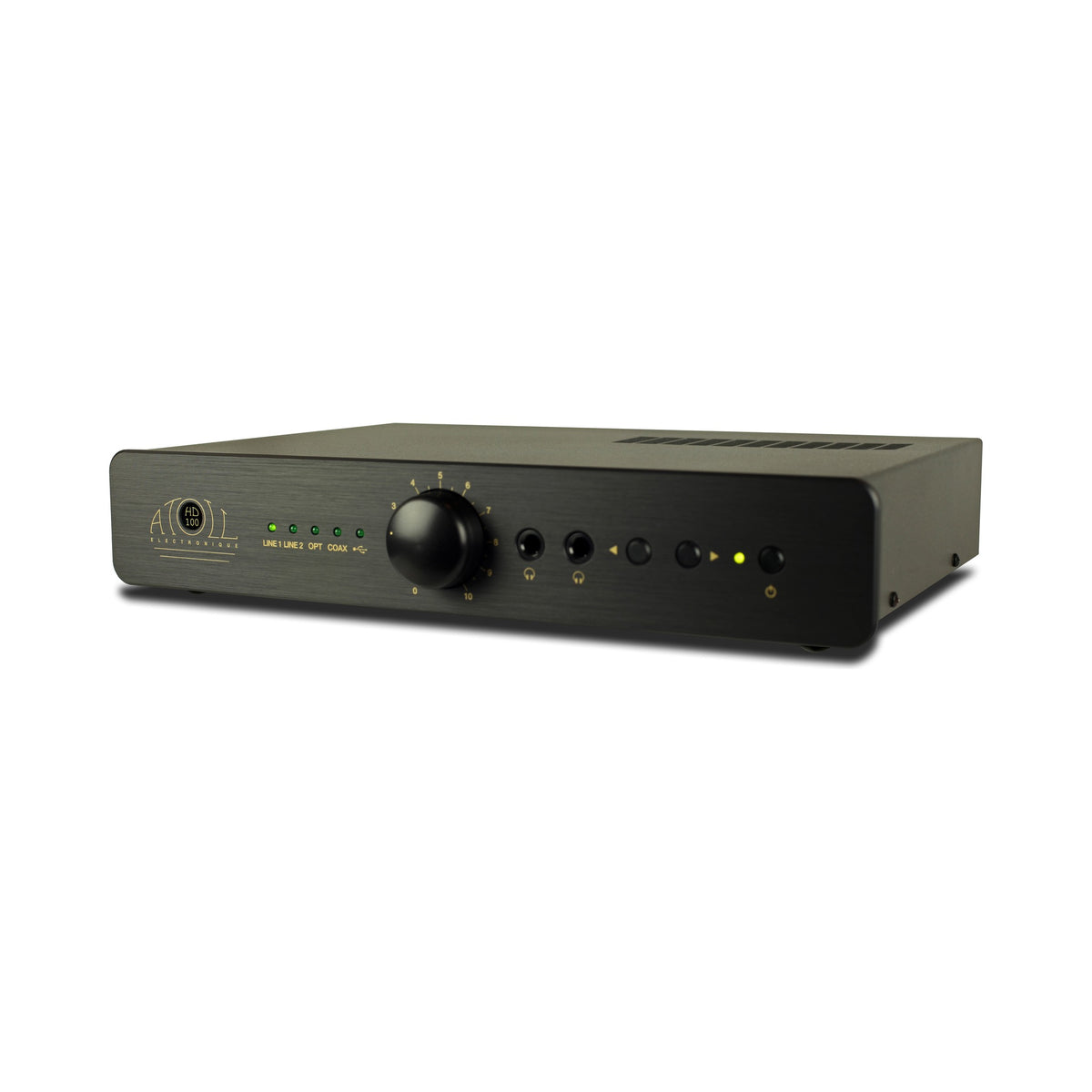

Lautstärkeregler, Quellenwahltasten und die Ein/Sleep-Taste sitzen an der Front, LEDs zeigen den gewählten Eingang an. Die optionale Atoll-Systemfernbedienung steuert Lautstärke, Quellenwahl (auch per Direkttaste), Stummschaltung und die Front-LEDs vom Hörplatz aus. Die 4 mm starke Front aus gebürstetem Aluminium gibt es in Silber und in Schwarz.

Highlights

• Drei Geräte in einem: Kopfhörerverstärker, Vorstufe und D/A-Wandler im MIDI-Format
• Zwei Kopfhörerausgänge: 6,35 mm, 1,4 W an 32 Ω, Ausgangsimpedanz 1 Ω
• Burr-Brown PCM5102: koaxial, optisch und USB asynchron bis 24 Bit/192 kHz
• Analoge Lautstärke: ALPS-Potentiometer, diskrete Class-A-Vorstufen, Clarity-Cap-MKP-Kondensatoren
• Systemfähig: Vorstufen- und 12-V-Trigger-Ausgang, passend zur Endstufe MA 100
• Saubere Versorgung: drei Linear-Transformatoren, acht geregelte Netzteile

Technische Daten

• Geräteklasse: Kopfhörerverstärker mit Vorstufe und D/A-Wandler (MIDI-Format)
• Ausgangsleistung: 1,4 W an 32 Ω (Impulsleistung 6,8 W an 32 Ω)
• Wandler: Burr-Brown PCM5102 (112 dB Dynamik)
• Analogeingänge: 2 × Line (Cinch)
• Digitaleingänge: 1 × koaxial, 1 × optisch, 1 × USB-B (asynchron), je bis 24 Bit/192 kHz

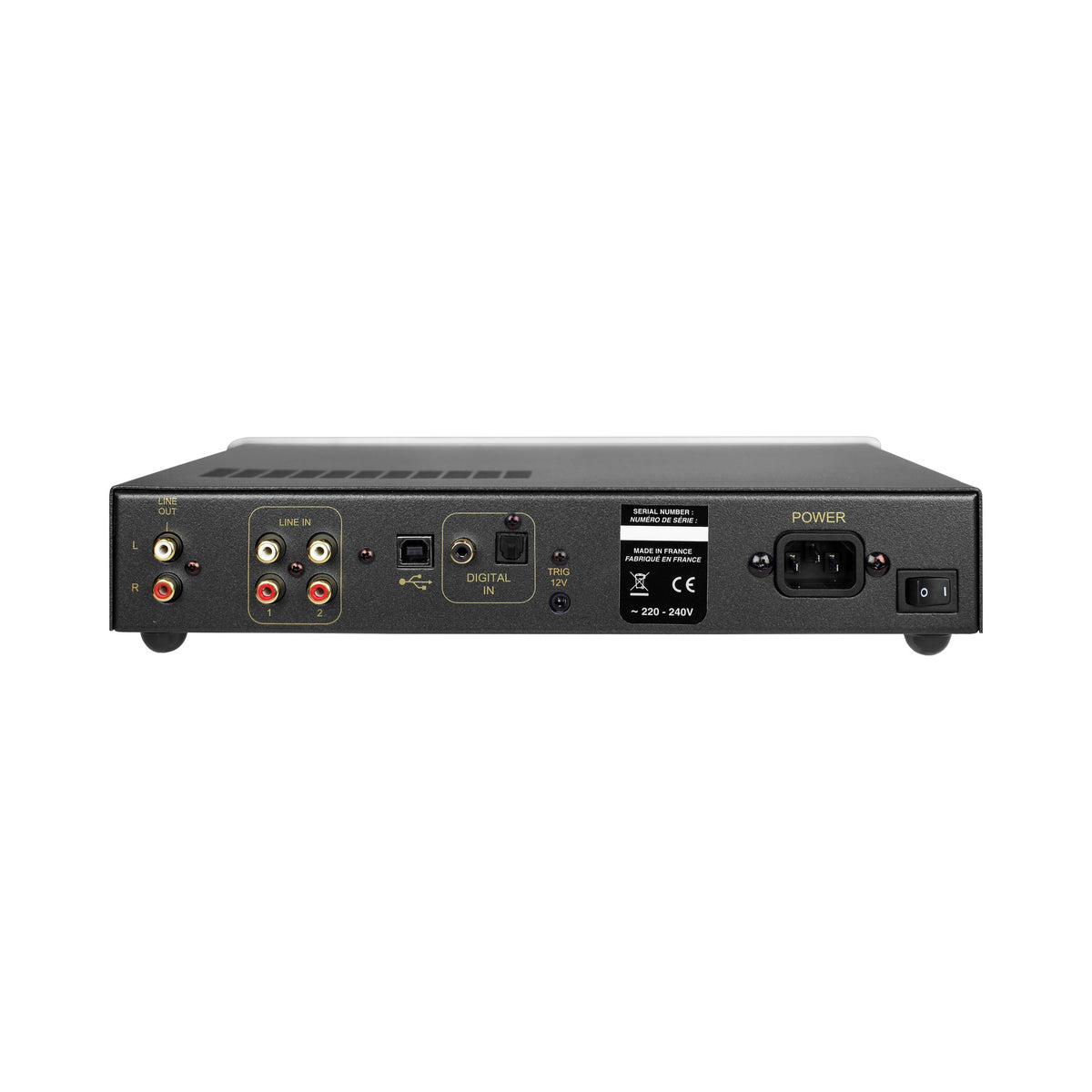

• Ausgänge: 2 × Kopfhörer (6,35 mm, Front), 1 × Vorstufenausgang (Cinch), 1 × 12-V-Trigger (3,5-mm-Klinke)
• Lautstärkeregelung: analog (ALPS-Potentiometer)
• Netzteil: 12,4 VA (drei Linear-Transformatoren), acht geregelte Netzteile
• Siebkapazität: 12.425 µF
• Eingangsimpedanz: 220 kΩ
• Ausgangsimpedanz (Kopfhörer): 1 Ω
• Frequenzgang: 1 Hz – 150 kHz
• Anstiegszeit: 1,5 µs
• Rauschabstand: 100 dB
• Klirrfaktor: < 0,01 % (1 kHz)
• Leistungsaufnahme: ausgeschaltet 0 W, Sleep (Vorheizen) 5 W, Betrieb 7 W
• Abmessungen (B × T × H): 320 × 225 × 63 mm
• Gewicht: 3 kg
• Farben: Silber oder Schwarz (gebürstetes, eloxiertes Aluminium)

Hinweise

• Lieferumfang: Netzkabel, Cinch-Kabel, Trigger-Kabel und Bedienungsanleitung mit Garantiezertifikat; eine Fernbedienung ist nicht enthalten.
• Optional erhältlich: Atoll-Systemfernbedienung (IR System) für Lautstärke, Quellenwahl, Stummschaltung und Ein/Sleep; sie steuert auch weitere Atoll-Geräte wie Vollverstärker, Vorstufen, CD-Player und Tuner.
• Für den USB-Eingang benötigen Windows-Rechner einen XMOS-Treiber (Download beim Hersteller); macOS und Linux kommen ohne Treiber aus. Für 24 Bit/192 kHz empfiehlt Atoll ein USB-Kabel mit Ferritkern.
• Ist ein Kopfhörer eingesteckt, bleibt der Vorstufenausgang stumm; die Stummschaltung der Fernbedienung wirkt auf Kopfhörer- und Vorstufenausgang.
• Unterschied zum HD 120: Der HD 100 hat keinen Bluetooth-Empfänger – wer kabellos zuspielen möchte, wählt den HD 120.
