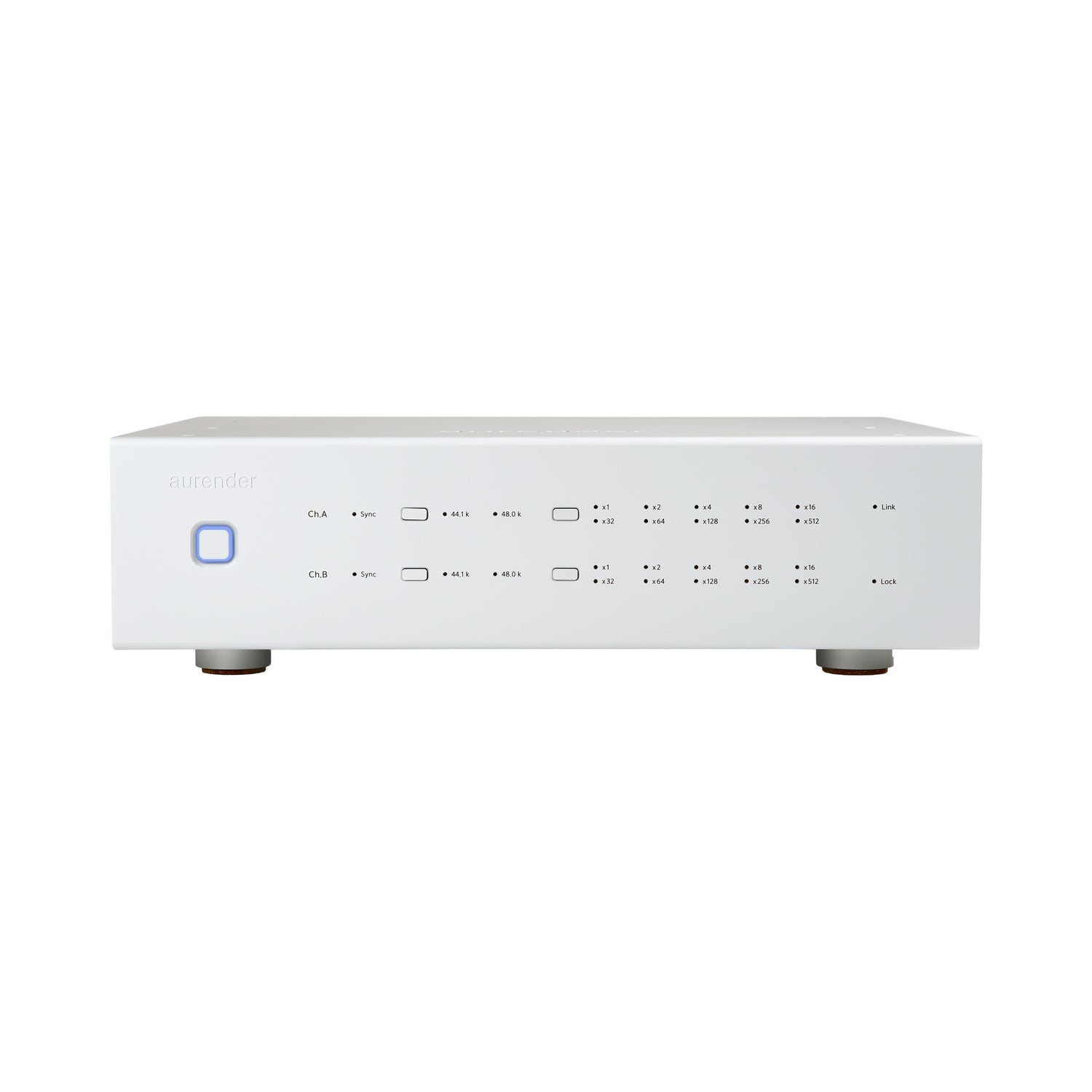

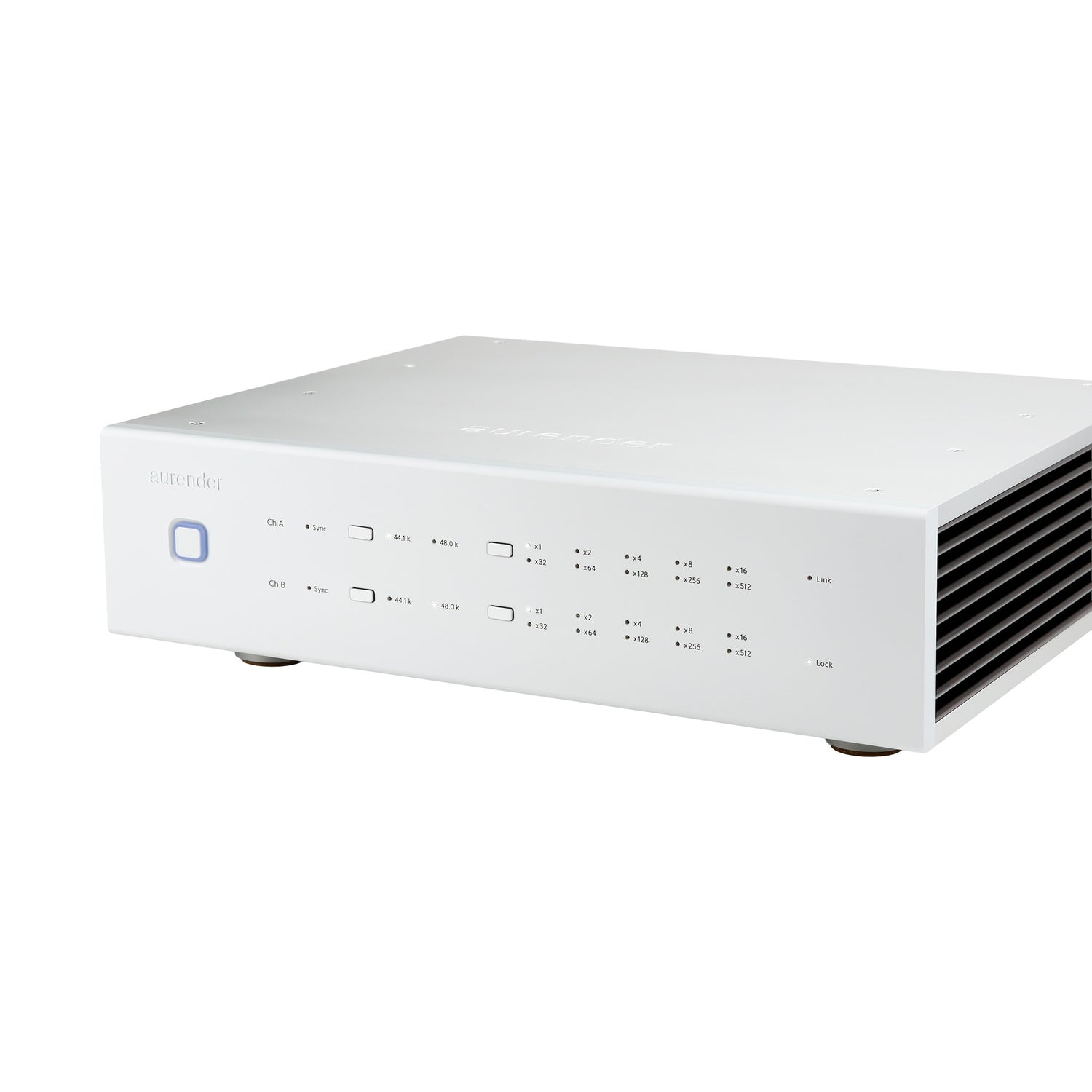

Aurender MC20 Referenz-Master-Clock

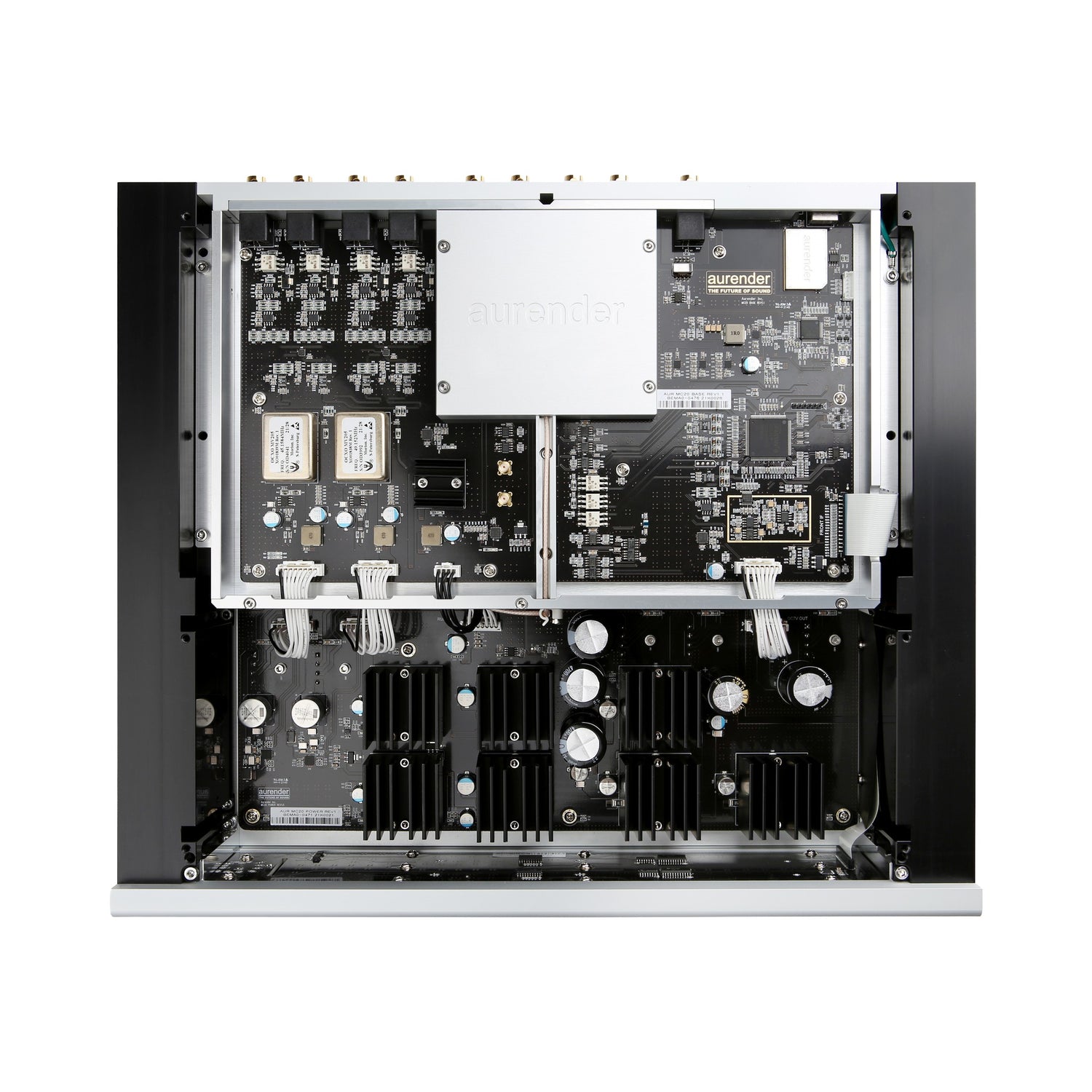

Der Aurender MC20 ist ein Referenz-Taktgenerator der Spitzenklasse, der zwei Taktdomänen in einem Gehäuse vereint. Ein Rubidium-Modul erzeugt ein hochstabiles 10-MHz-Master-Clock-Referenzsignal, während zwei diskrete OCXO-Word-Clock-Module die Audiofrequenzen 44,1 kHz und 48 kHz bereitstellen. So lassen sich angeschlossene Komponenten mit extrem niedrigem Jitter und geringem Phasenrauschen synchronisieren.

Eine Besonderheit ist der innovative SPDIF-Sync-Kanal: Er erkennt das gerade abgespielte Material und schaltet den passenden Word-Clock-Ausgang automatisch mit. Der MC20 liefert vier 10-MHz-Master-Clock-Ausgänge und vier Word-Clock-Ausgänge gleichzeitig.

Highlights

• Rubidium-Modul für ein hochpräzises 10-MHz-Master-Clock-Signal
• Zwei diskrete OCXO-Word-Clock-Module (44,1 kHz und 48 kHz)
• Vier 10-MHz-Master-Clock- und vier Word-Clock-Ausgänge gleichzeitig
• SPDIF-Sync-Kanal für automatische, inhaltsabhängige Word-Clock-Umschaltung
• Außergewöhnlich niedriges Jitter- und Phasenrauschverhalten

Technische Daten

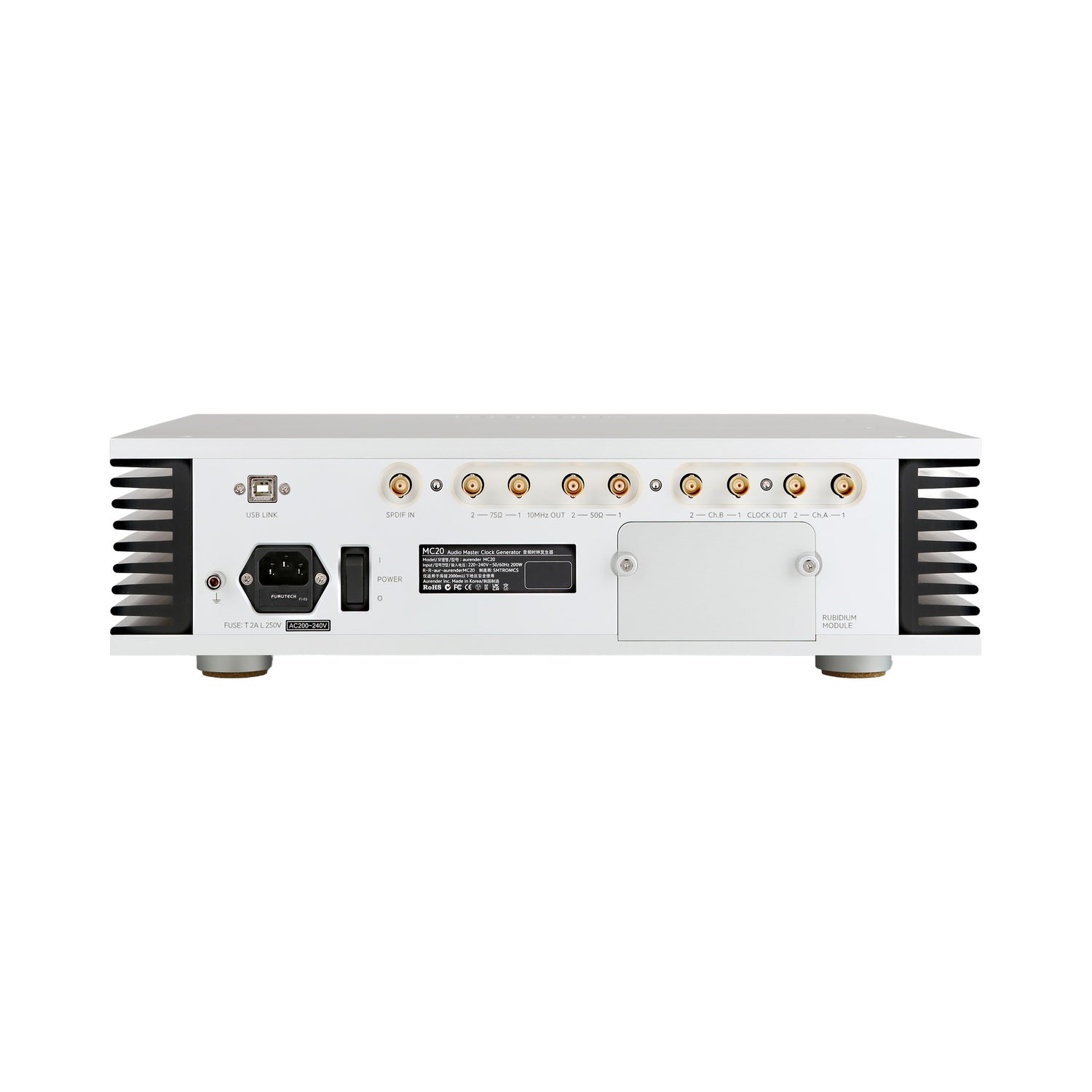

• Master-Clock-Ausgang: Rubidium 10 MHz: 2x 75 Ohm, 2x 50 Ohm, 0,7 Vrms (±10 %)
• Word-Clock-Ausgang: Kanal A: 2x 75 Ohm, Kanal B: 2x 75 Ohm
• SPDIF-Sync-Eingang: Koaxial BNC, 75 Ohm
• Phasenrauschen (Rubidium): < -130 dBc/Hz (10 Hz); < -140 dBc/Hz (100 Hz)
• Phasenrauschen (OCXO): < -90 dB/Hz (1 Hz) bis < -143 dB/Hz (1 kHz)
• Frequenzstabilität (Rubidium): <2×10⁻¹¹ (1 s); <1×10⁻¹¹ (10 s); <2×10⁻¹² (100 s)
• Frequenzstabilität (OCXO): <5×10⁻¹⁰
• Abmessungen: 430 x 106 x 370 mm (mit Fuß 127 mm Höhe)
• Gewicht: 20,3 kg
• Eingangsspannung: 110 V / 220 V
• Leistungsaufnahme: Standby 5,7 W; Aufwärmphase 160 W; Lock-Zustand 58 W
