Cardas CLEAR HSL 34x4 24 ER Tonarmkabel

Tonarm-Innenverkabelung für die Neuverkabelung anspruchsvoller Plattenspieler

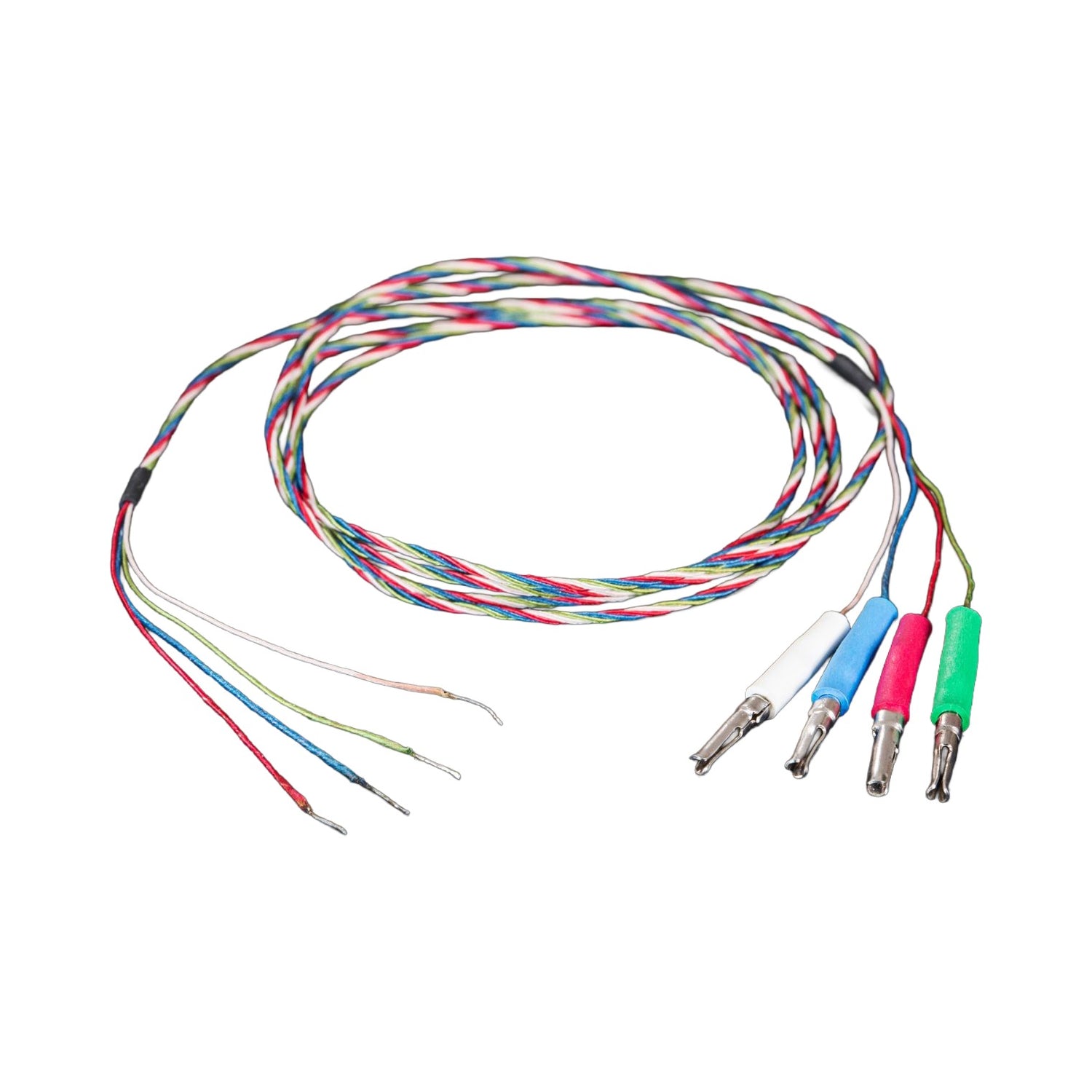

Das Cardas CLEAR Tonarmkabel HSL 34x4 24 ER ist eine Tonarm-Innenverkabelung zur vollständigen Neuverkabelung eines Tonarms und zielt insbesondere auf Setups mit sehr hochwertigen Tonabnehmern. Das Set umfasst vier farbcodierte Leiter in rot, weiß, blau und grün, ist auf hohe Flexibilität ausgelegt und soll sich im Tonarm möglichst unauffällig mitführen lassen. Die Kabelenden sind zur leichteren Verarbeitung bereits mit Cardas-Lot verzinnt.

Produkt-Einordnung und Varianten

Das HSL 34x4 24 ER gehört zur CLEAR-Serie und basiert auf dem CLEAR AWG 34 Kabel. Die Produktbezeichnung steht für eine vorkonfektionierte Tonarmverkabelung mit bereits montierten Anschlusskontakten am Tonabnehmerende. Weitere Längen oder Ausführungen werden auf der Produktseite nicht genannt.

Wirkung und Praxisnutzen im System

Als Tonarm-Innenverkabelung steht hier der praktische Nutzen im Vordergrund: definierte, farblich eindeutige Leitungsführung, sehr flexible Adern und eine Verarbeitung, die den Einbau erleichtern soll.

• Saubere Neuverkabelung: vier farbcodierte Adern für die interne Tonarmverkabelung (Links/Rechts, Plus/Minus).
• Hohe Flexibilität: die weiche Ausführung kann die Beweglichkeit des Tonarms weniger beeinträchtigen.
• Gute Verarbeitbarkeit: Kabelenden sind bereits verzinnt, um Anschlüsse im Tonarm/Anschlusskasten zu erleichtern.

Aufbau, Material und Verarbeitung

• Material/Oberfläche: mehrlagiger Aufbau aus gelackten Einzellitzen (CLEAR-Technologie); Tonabnehmerpins zuerst versilbert und anschließend rhodiniert.
• Konstruktionsprinzip: vier einzelne, jeweils in einem farblich gekennzeichneten Gewebeschlauch geschützte Leiter; die vier Leiter werden gemeinsam verdrillt.
• Abmessungen/Gewicht: Länge 60 cm; Einzeldurchmesser pro Leiter 0,16 mm (AWG 34); Gewicht keine Angabe.
• Belastbarkeit/Traglast: nicht zutreffend.
• Montage/Ankopplung: tonabnehmerseitig mit verlöteten Pins; gegenüberliegende Enden gelackt und mit Cardas-Lot verzinnt.
• Lieferumfang: 4-fach Tonarm-Innenverkabelung (4 Adern, farbcodiert).

Technologien und Besonderheiten

• CLEAR-Technologie: mehrlagiger Aufbau aus gelackten Einzellitzen als Basis des CLEAR AWG 34 Leiters.
• Kontaktvergütung: Tonabnehmerpins laut Angabe versilbert und anschließend rhodiniert.
• Sehr geringe Kapazität: in der Produktbeschreibung werden 18 pF über 60 cm genannt; im Abschnitt Technik wird zusätzlich eine Kabelkapazität von ca. 33 pF aufgeführt.

Kompatibilität und Anwendungstipps

• Sinnvoll für Tonarme, die intern vollständig neu verkabelt werden sollen (4 Leitungen für Stereo-Tonabnehmer).
• Bei der Montage besonders vorsichtig arbeiten: sehr feine Adern und kleine Kontaktflächen erfordern sauberes, spannungsfreies Verlegen.
• Die Farbcodierung konsequent nutzen, um Kanal und Polarität korrekt zuzuordnen.
• Bei Unsicherheit empfiehlt sich der Einbau durch Fachpersonal, da Tonarm-Innenverkabelungen mechanisch und löttechnisch anspruchsvoll sein können.

Technische Spezifikationen

• Produkttyp: Tonarmkabel / Tonarm-Innenverkabelung
• Serie/Line: CLEAR
• Material: CLEAR AWG 34 Leiter (mehrlagig, gelackte Einzellitzen); Tonabnehmerpins versilbert und rhodiniert
• Konstruktionsprinzip: 4 Einzelleiter im Gewebeschlauch, farbcodiert (rot, weiß, blau, grün), gemeinsam verdrillt
• Abmessungen: 60 cm Länge; Einzeldurchmesser 0,16 mm; AWG 34
• Gewicht: keine Angabe
• Belastbarkeit: nicht zutreffend
• Kapazität: 18 pF (Produktbeschreibung, bezogen auf 60 cm); ca. 33 pF (Technikangabe)
• Kompatibilität: Tonarm-Neuverkabelung (4 Adern), tonabnehmerseitig mit Pins
• Ausführungen/Varianten: keine Angabe
• Lieferumfang: 4-fach Tonarm-Innenverkabelung, farbcodiert; Enden verzinnt
• Besonderheiten: CLEAR-Technologie, kontaktvergütete Pins, sehr flexible Ausführung
