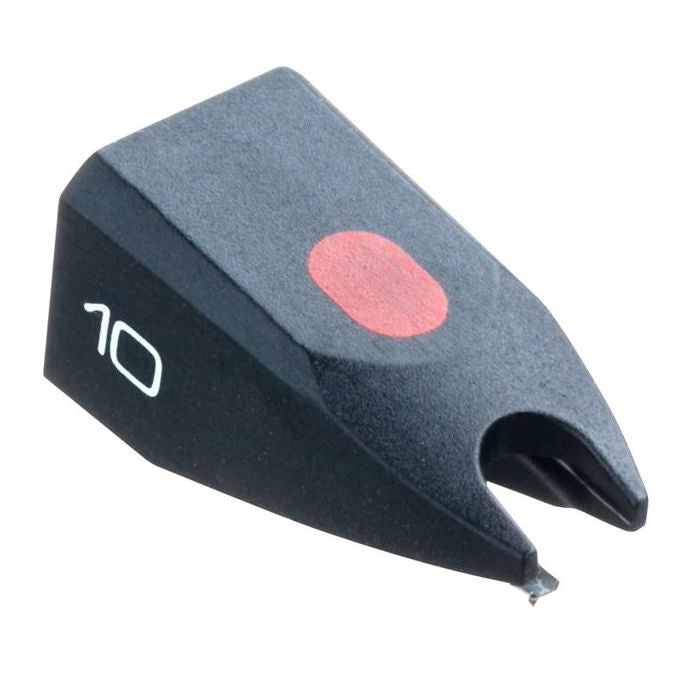

Ortofon Stylus 10 Ersatznadel

Ersatznadel mit elliptischem Schliff für OM- und Concorde-Systeme

Die Ortofon Stylus 10 ist eine originale Ersatznadel für zahlreiche Tonabnehmer der OM- und Concorde-Familie. Sie richtet sich an HiFi-Anwender, die ihr bestehendes Ortofon-System mit einer werksseitig passenden Nadeleinheit weiterbetreiben möchten und dabei Wert auf saubere Abtastung, unkomplizierte Handhabung und klare Systemkompatibilität legen. Der elliptische Schliff ist auf präzisere Rillenabtastung als bei einfachen sphärischen Lösungen ausgelegt und passt gut zu alltagstauglichen HiFi-Setups.

Serien- und Produkt-Einordnung

Die Stylus 10 ist keine komplette Tonabnehmereinheit, sondern eine Ersatznadel innerhalb der klassischen Ortofon-OM- und HiFi-Concorde-Plattform. Laut Ortofon wird sie für Super OM 10, OM 10, OMP 10, OMB 10, OMT 10, LM 10, Concorde 10, Concorde EC 10, Concorde STD, TM 10H, LMB 12, SMB 12 und LMA 12 empfohlen. Damit ist sie eine vielseitige Austauschlösung für mehrere Ortofon-Systeme mit gemeinsamer Stylus-Basis.

Klangliche Wirkung und Praxisnutzen im System

Der elliptische Schliff zielt auf eine saubere und kontrollierte Rillenverfolgung. In der Praxis unterstützt die Stylus 10 eine ausgewogene Wiedergabe mit stabiler Spurtreue und guter Alltagstauglichkeit, ohne unnötig hohe Anforderungen an das Handling zu stellen.

• saubere und stabile Abtastung im HiFi-Alltag
• gute Balance aus Präzision und unkomplizierter Handhabung
• passende Ersatzlösung für mehrere OM- und Concorde-Modelle
• sinnvoll für Nutzer, die ihr bestehendes System originalgetreu weiterbetreiben möchten

Nadel, Abtastung und Generatoraufbau

• Nadelschliff: Elliptical
• Stylus Tip Radius: r/R 8/18 µm
• Nadelträger/Cantilever: nicht angegeben
• Generatorprinzip: nicht zutreffend, da Ersatznadel und kein kompletter Tonabnehmer
• Ausgangsspannung: nicht zutreffend
• Empfohlene Last/Abschluss: nicht zutreffend

Montage, Tonarm-Kompatibilität und Handling

• Montage: Ersatznadel für ausgewählte OM-, LM-, TM- und Concorde-Modelle
• Empfohlene Auflagekraft: 1,5 g
• Auflagekraftbereich: 1,25 - 1,75 g
• Compliance / Tonarm-Match: 20 µm/mN, dynamisch lateral
• Gewicht: nicht angegeben
• Praxis: beim Nadeltausch die Einheit gerade und ohne seitliche Belastung einsetzen; danach Auflagekraft und Grundeinstellung des Systems kontrollieren

Technologien und Besonderheiten

• Elliptischer Schliff: ausgelegt auf präzisere Rillenführung und saubere Abtastung im regulären HiFi-Betrieb.
• Breite Kompatibilität: laut Ortofon ist die Stylus 10 für eine größere Zahl passender OM-, Concorde-, LM- und TM-Modelle vorgesehen.
• Definierte Praxisdaten: Frequenzgang, Tracking Ability, Compliance und empfohlene Auflagekraft sind klar ausgewiesen und erleichtern die korrekte Einrichtung.
• HiFi-orientierte Ersatzlösung: die Stylus 10 eignet sich für Anwender, die ein vorhandenes System ohne Umbauten weiter nutzen möchten.

Einsatzempfehlungen

• ideal für bestehende Ortofon Super OM 10, OM 10 und weitere kompatible Systeme mit verschlissener Nadel
• passend für Anwender, die eine originale und technisch klar definierte Ersatzlösung suchen
• sinnvoll für HiFi-Setups, bei denen saubere Abtastung und unkomplizierte Handhabung im Vordergrund stehen

Technische Spezifikationen

• Produkttyp: Ersatznadel für Tonabnehmer
• Serie/Line: Ortofon OM & HiFi Concorde Plattform
• Nadelschliff: Elliptical
• Stylus Tip Radius: r/R 8/18 µm
• Nadelträger/Cantilever: nicht angegeben
• Ausgangsspannung: nicht zutreffend
• Empfohlene Last/Abschluss: nicht zutreffend
• Frequenzgang: 20 Hz - 20 kHz, 3 / -3 dB
• Kanaltrennung/Kanalbalance: nicht zutreffend
• Tracking Ability bei 315 Hz: 60 µm
• Auflagekraft (empfohlen): 1,5 g
• Auflagekraftbereich: 1,25 - 1,75 g
• Compliance: 20 µm/mN, dynamisch lateral
• Tracking Angle: 20°
• Gewicht: nicht angegeben
• Besonderheiten: schwarze Stylus-Ausführung, Original-Ersatznadel, breite Kompatibilität mit OM-, LM-, TM- und Concorde-Modellen
