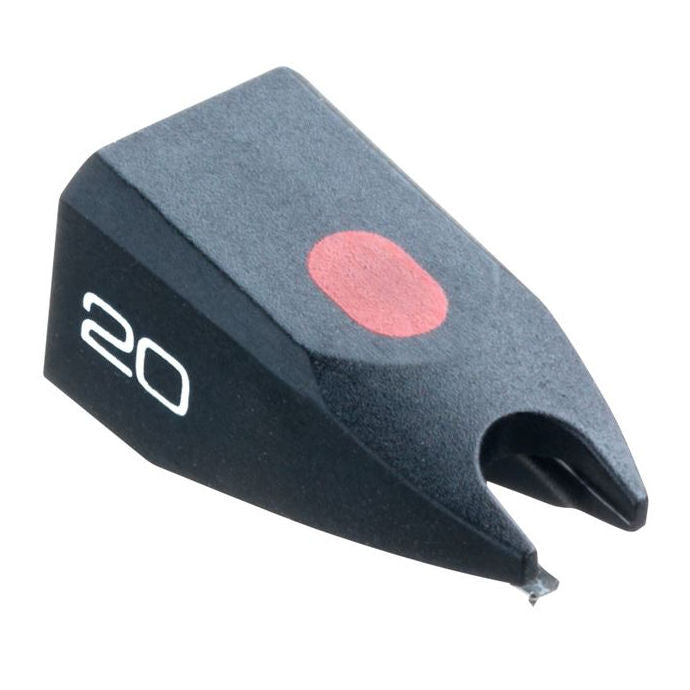

Ortofon Stylus 20 Ersatznadel

Ersatznadel mit elliptischem Schliff für OM- und Concorde-Systeme

Die Ortofon Stylus 20 ist eine originale Ersatznadel für zahlreiche Tonabnehmer der OM- und HiFi-Concorde-Plattform. Sie richtet sich an HiFi-Anwender, die ihr bestehendes Ortofon-System mit einer werksseitig passenden Nadeleinheit weiterbetreiben möchten und dabei Wert auf saubere Abtastung, klare Systemkompatibilität und unkomplizierte Handhabung legen. Der elliptische Schliff ist auf präzisere Rillenabtastung als bei einfachen sphärischen Lösungen ausgelegt und passt gut zu alltagstauglichen bis bereits etwas ambitionierteren HiFi-Setups.

Serien- und Produkt-Einordnung

Die Stylus 20 ist keine komplette Tonabnehmereinheit, sondern eine Ersatznadel innerhalb der klassischen OM- und HiFi-Concorde-Familie von Ortofon. Laut Hersteller wird sie für Super OM 20, OM 20, OMP 20, OMB 20, LM 20, Concorde 20, LM 20H, TM 20U und TM 20H empfohlen. Damit ist sie eine vielseitige Austauschlösung für mehrere Ortofon-Systeme mit gemeinsamer Stylus-Basis.

Klangliche Wirkung und Praxisnutzen im System

Der elliptische Schliff zielt auf eine saubere und kontrollierte Rillenverfolgung. In der Praxis unterstützt die Stylus 20 eine ausgewogene Wiedergabe mit stabiler Spurtreue, guter Detaildarstellung und hoher Alltagstauglichkeit, ohne unnötig hohe Anforderungen an das Handling zu stellen.

• saubere und stabile Abtastung im HiFi-Alltag
• gute Balance aus Präzision und unkomplizierter Handhabung
• passende Ersatzlösung für mehrere OM- und Concorde-Modelle
• sinnvoll für Nutzer, die ihr bestehendes System originalgetreu weiterbetreiben möchten

Nadel, Abtastung und Generatoraufbau

• Nadelschliff: Elliptical
• Stylus Tip Radius: r/R 8/18 µm
• Nadelträger/Cantilever: nicht angegeben
• Generatorprinzip: nicht zutreffend, da Ersatznadel und kein kompletter Tonabnehmer
• Ausgangsspannung: nicht zutreffend
• Empfohlene Last/Abschluss: nicht zutreffend

Montage, Tonarm-Kompatibilität und Handling

• Montage: Ersatznadel für ausgewählte OM-, LM-, TM- und Concorde-Modelle
• Empfohlene Auflagekraft: 1,5 g
• Auflagekraftbereich: 1,25 - 1,75 g
• Compliance / Tonarm-Match: 25 µm/mN, dynamisch lateral
• Gewicht: nicht angegeben
• Praxis: beim Nadeltausch die Einheit gerade und ohne seitliche Belastung einsetzen; danach Auflagekraft und Grundeinstellung des Systems kontrollieren

Technologien und Besonderheiten

• Elliptischer Schliff: ausgelegt auf präzisere Rillenführung und saubere Abtastung im regulären HiFi-Betrieb.
• Breite Kompatibilität: laut Ortofon ist die Stylus 20 für mehrere passende OM-, Concorde-, LM- und TM-Modelle vorgesehen.
• Höhere Compliance: mit 25 µm/mN ist die Nadelnachgiebigkeit klar spezifiziert und für passende Tonarmkombinationen relevant.
• Definierte Praxisdaten: Frequenzgang, Tracking Ability, Compliance und empfohlene Auflagekraft sind klar ausgewiesen und erleichtern die korrekte Einrichtung.

Einsatzempfehlungen

• ideal für bestehende Ortofon Super OM 20, OM 20 und weitere kompatible Systeme mit verschlissener Nadel
• passend für Anwender, die eine originale und technisch klar definierte Ersatzlösung suchen
• sinnvoll für HiFi-Setups, bei denen saubere Abtastung, gute Detaildarstellung und unkomplizierte Handhabung im Vordergrund stehen

Technische Spezifikationen

• Produkttyp: Ersatznadel für Tonabnehmer
• Serie/Line: Ortofon OM & HiFi Concorde Plattform
• Nadelschliff: Elliptical
• Stylus Tip Radius: r/R 8/18 µm
• Nadelträger/Cantilever: nicht angegeben
• Ausgangsspannung: nicht zutreffend
• Empfohlene Last/Abschluss: nicht zutreffend
• Frequenzgang: 20 Hz - 20 kHz, +2 / -3 dB
• Kanaltrennung/Kanalbalance: nicht zutreffend
• Tracking Ability bei 315 Hz: 70 µm
• Auflagekraft (empfohlen): 1,5 g
• Auflagekraftbereich: 1,25 - 1,75 g
• Compliance: 25 µm/mN, dynamisch lateral
• Tracking Angle: 20°
• Gewicht: nicht angegeben
• Besonderheiten: schwarze Stylus-Ausführung, Original-Ersatznadel, breite Kompatibilität mit OM-, LM-, TM- und Concorde-Modellen
