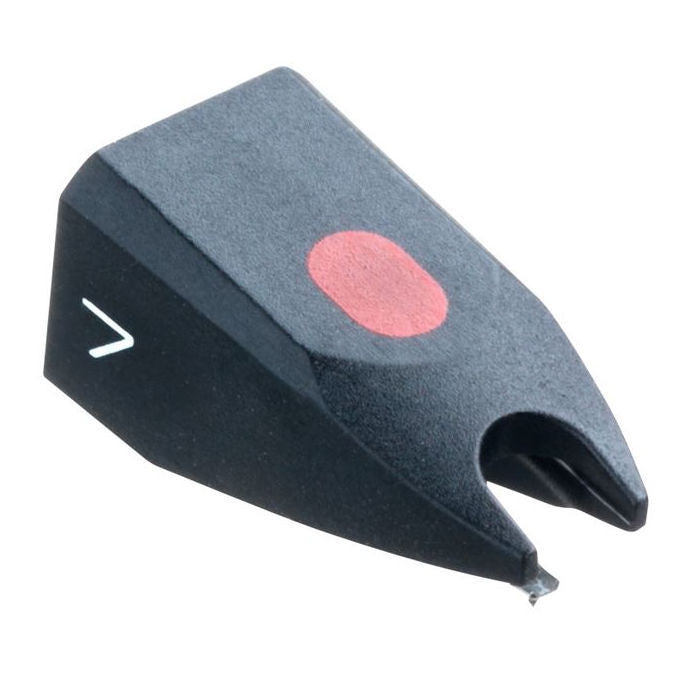

Ortofon Stylus 7 Ersatznadel

Ersatznadel mit elliptischem Schliff für TM Systeme

Die Ortofon Stylus 7 ist eine originale Ersatznadel für die Ortofon-Tonabnehmer TM 7 und TM 7U. Sie richtet sich an HiFi-Anwender, die ihr bestehendes System mit einer werksseitig passenden Nadeleinheit weiterbetreiben möchten und dabei Wert auf saubere Abtastung, klare Kompatibilität und unkomplizierte Handhabung legen. Der elliptische Schliff ist auf eine präzisere Rillenabtastung als bei einfachen sphärischen Lösungen ausgelegt und passt gut zu alltagstauglichen HiFi-Setups.

Serien- und Produkt-Einordnung

Die Stylus 7 ist keine komplette Tonabnehmereinheit, sondern eine Ersatznadel innerhalb der klassischen Ortofon-TM-Plattform. Laut Hersteller wird sie für die Modelle TM 7 und TM 7U empfohlen. Damit eignet sie sich als passende Austauschlösung für Anwender, die die ursprüngliche Abstimmung ihres bestehenden Systems erhalten möchten.

Klangliche Wirkung und Praxisnutzen im System

Der elliptische Schliff zielt auf eine saubere und kontrollierte Rillenverfolgung. In der Praxis unterstützt die Stylus 7 eine ausgewogene Wiedergabe mit stabiler Spurtreue und guter Alltagstauglichkeit, ohne unnötig hohe Anforderungen an das Handling zu stellen.

• saubere und stabile Abtastung im HiFi-Alltag
• gute Balance aus Präzision und unkomplizierter Handhabung
• passende Ersatzlösung für TM 7 und TM 7U
• sinnvoll für Nutzer, die ihr bestehendes System originalgetreu weiterbetreiben möchten

Nadel, Abtastung und Generatoraufbau

• Nadelschliff: Elliptical
• Stylus Tip Radius: r/R 8/18 µm
• Nadelträger/Cantilever: nicht angegeben
• Generatorprinzip: nicht zutreffend, da Ersatznadel und kein kompletter Tonabnehmer
• Ausgangsspannung: nicht zutreffend
• Empfohlene Last/Abschluss: nicht zutreffend

Montage, Tonarm-Kompatibilität und Handling

• Montage: Ersatznadel für Ortofon TM 7 und TM 7U
• Empfohlene Auflagekraft: 1,25 g
• Auflagekraftbereich: 1,0 - 1,5 g
• Compliance / Tonarm-Match: 25 µm/mN, dynamisch lateral
• Gewicht: Stylus = 1 g
• Praxis: beim Nadeltausch die Einheit gerade und ohne seitliche Belastung einsetzen; danach Auflagekraft und Grundeinstellung des Systems kontrollieren

Technologien und Besonderheiten

• Elliptischer Schliff: ausgelegt auf präzisere Rillenführung und saubere Abtastung im regulären HiFi-Betrieb.
• TM-Kompatibilität: laut Ortofon wird die Stylus 7 für TM 7 und TM 7U empfohlen.
• Definierte Praxisdaten: Frequenzgang, Tracking Ability, Compliance und empfohlene Auflagekraft sind klar ausgewiesen und erleichtern die korrekte Einrichtung.
• Leichte Stylus-Einheit: das angegebene Stylus-Gewicht von 1 g gehört zu den klar definierten mechanischen Daten der Ersatzeinheit.

Einsatzempfehlungen

• ideal für bestehende Ortofon TM 7 und TM 7U Systeme mit verschlissener Nadel
• passend für Anwender, die eine originale und technisch klar definierte Ersatzlösung suchen
• sinnvoll für HiFi-Setups, bei denen saubere Abtastung und unkomplizierte Handhabung im Vordergrund stehen

Technische Spezifikationen

• Produkttyp: Ersatznadel für Tonabnehmer
• Serie/Line: Ortofon TM Plattform
• Nadelschliff: Elliptical
• Stylus Tip Radius: r/R 8/18 µm
• Nadelträger/Cantilever: nicht angegeben
• Ausgangsspannung: nicht zutreffend
• Empfohlene Last/Abschluss: nicht zutreffend
• Frequenzgang: 20 Hz - 20 kHz, 3 / -1 dB
• Kanaltrennung/Kanalbalance: nicht zutreffend
• Tracking Ability bei 315 Hz: 60 µm
• Auflagekraft (empfohlen): 1,25 g
• Auflagekraftbereich: 1,0 - 1,5 g
• Compliance: 25 µm/mN, dynamisch lateral
• Tracking Angle: 20°
• Gewicht: Stylus = 1 g
• Besonderheiten: schwarze Stylus-Ausführung, Original-Ersatznadel, empfohlen für TM 7 und TM 7U
