T+A PA 3100 HV Transistor-Vollverstärker

T+A PA 3100 HV – Vollverstärker

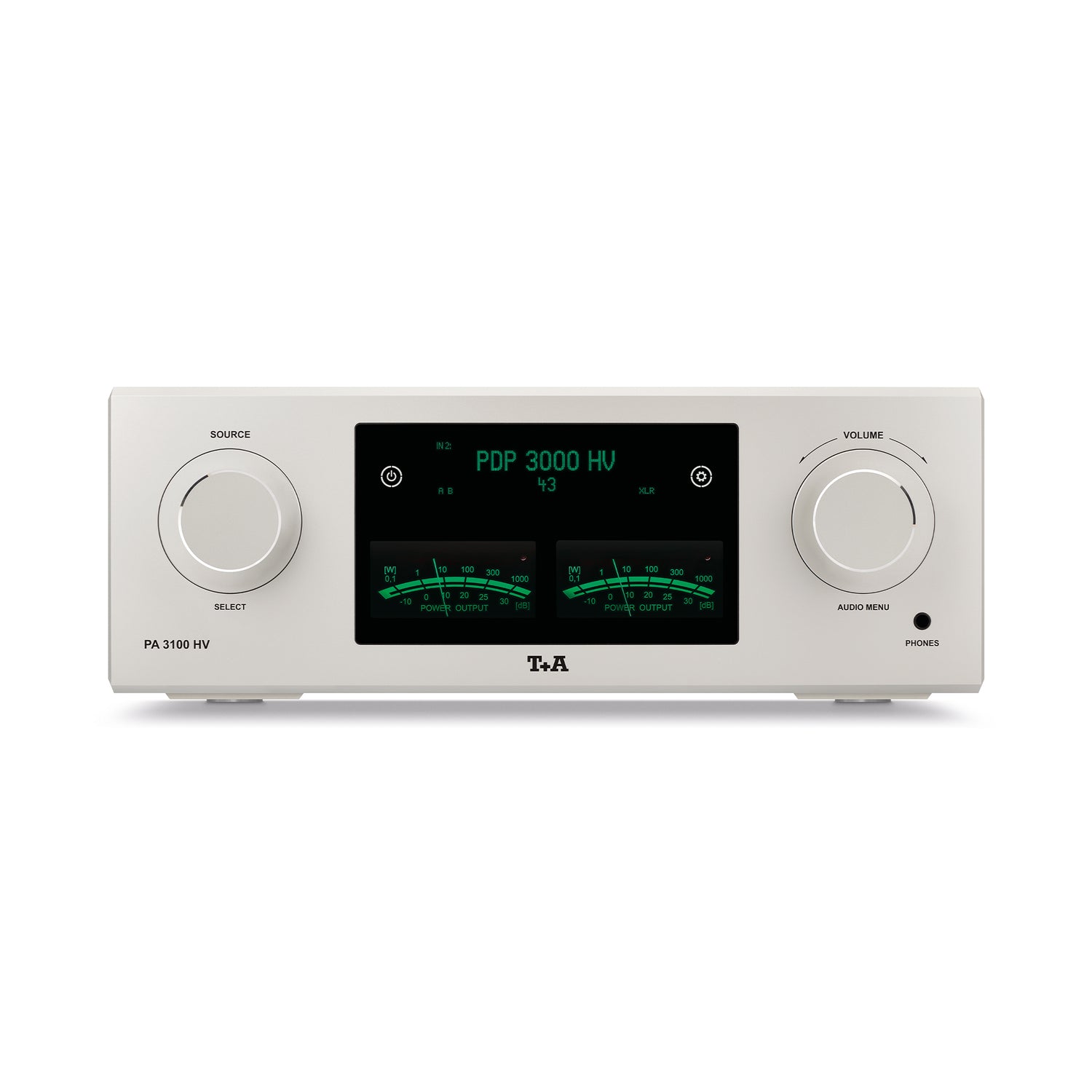

Der PA 3100 HV ist die konsequente Weiterentwicklung des PA 3000 HV und übernimmt dessen HV-Konzept („High Voltage“) für maximale Linearität und Dynamik. Auffällig sind die zwei frontseitigen VU-Meter, die die abgegebene Leistung pro Kanal logarithmisch in Watt an 4 Ω anzeigen. Eine überarbeitete, gleichspannungsgekoppelte Vorstufe sowie ein neues Analognetzteil heben Auflösung und Kontrolle weiter an.

Schaltung & Signalführung

Vollständig diskret aufgebaute Stufen ohne Operationsverstärker, basierend auf einem gekaskodierten Differenzverstärker mit handselektierten Audio-J-FETs. Dank hoher Betriebsspannungen verarbeitet der PA 3100 HV Signale bis 60 Vss unverzerrt – mit sehr geringer oder ganz ohne Über-Alles-Gegenkopplung. Gasdicht gekapselte Goldkontakt-Relais übernehmen Quellenwahl, Lautstärkestellung (Widerstandsleiter) und Schaltfunktionen für ultrakurze, verlustarme Signalwege und perfekten Kanalgleichlauf.

Bedienung & Mechanik

Die Steuerelektronik sitzt abgeschirmt in der aus dem Vollen gefrästen 40-mm-Frontplatte. Das helle, dimmbare VFD-Glasdisplay wird über verschleißfreie Sensortasten bedient; Drehgeber für Quelle und Lautstärke sind nadelgelagerte Präzisions-Inkrementalgeber und vermitteln ein außergewöhnlich präzises Bediengefühl.

Leistungsreserve & Erweiterungen

Ein neues Versorgungskonzept ermöglicht die Anbindung des Zusatznetzteils PS 3000 HV, das die Stabilität und Leistungsfähigkeit der Spannungsversorgung noch einmal deutlich steigert – ideal für schwer anzutreibende Lautsprecher. Optional stehen High-End-Phonomodule (MM oder MC) sowie ein analoges Signalprozessormodul (Klang/Loudness, kanalgetrennt) zur Verfügung.

Anschlüsse & Systemintegration

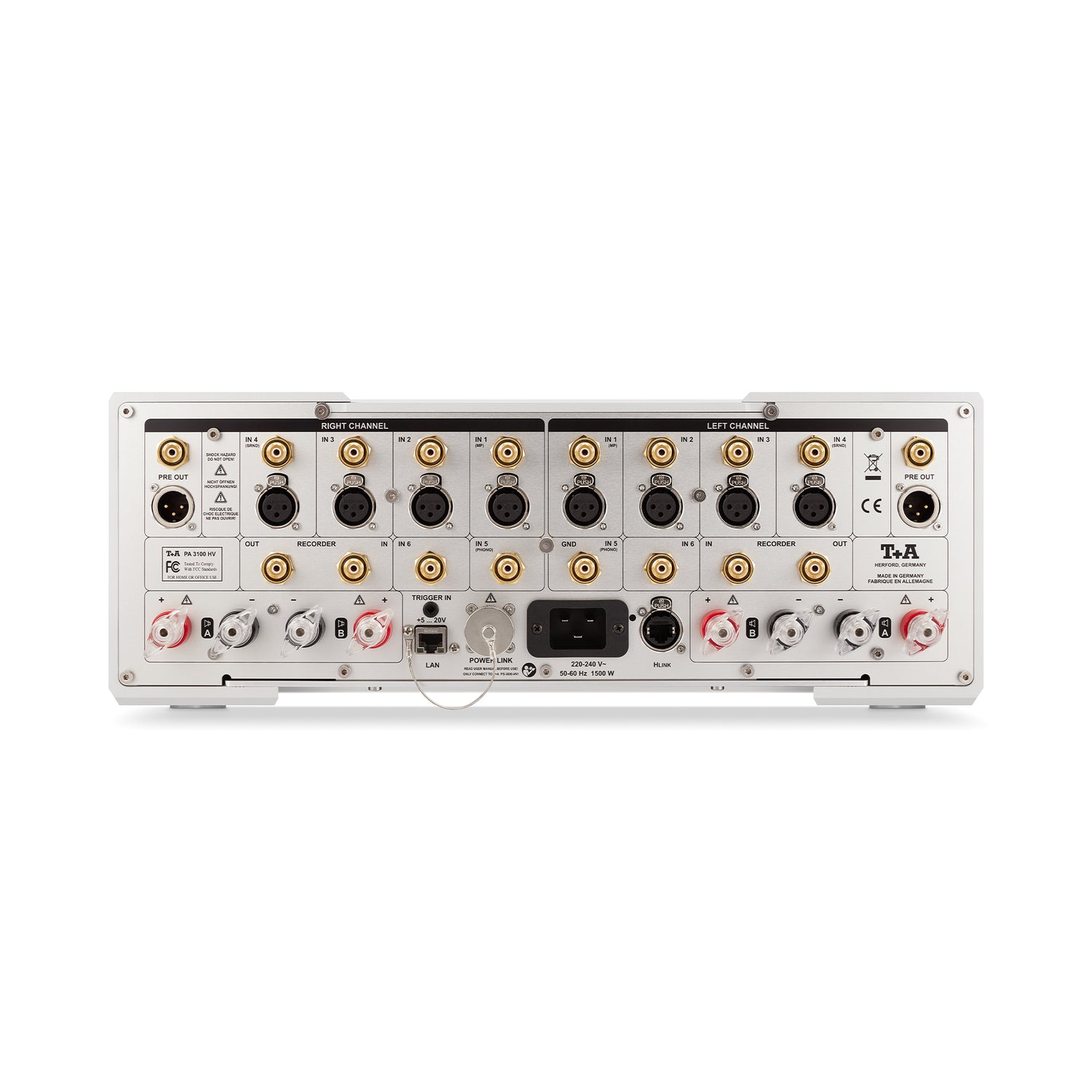

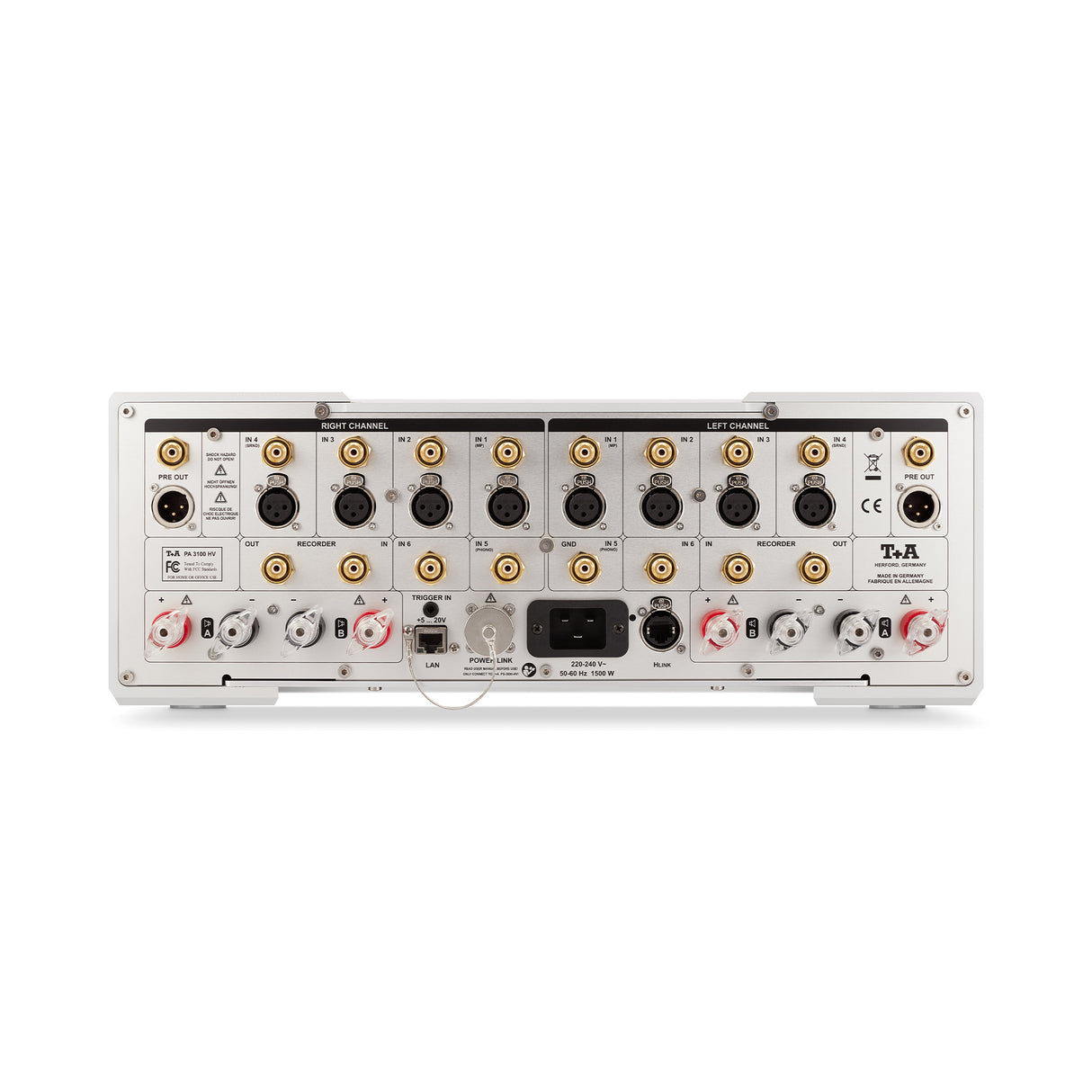

Sieben Hochpegel-RCA und vier symmetrische XLR-Eingänge, PRE-Outs als Cinch und XLR, Kopfhörer-Out, Recorder-Out, Trigger-Eingang (5–20 V), IP/LAN-Control für Home-Automation. Eingang 4 lässt sich als Front-In für Surround-Decoder konfigurieren. Die Infrarot-Metallfernbedienung F 3001 liegt bei.

Spezifikationen

• Gerätetyp: High-End Vollverstärker (HV-Technologie)
• Endstufe – Nennleistung (pro Kanal): 300 W an 8 Ω; 500 W an 4 Ω
• Endstufe – Impulsleistung (pro Kanal): 380 W an 8 Ω; 700 W an 4 Ω
• Frequenzgang Endstufe (+0/–3 dB): 0,5 Hz – 180 kHz (Leistungsbandbreite 1 Hz – 150 kHz)
• Anstiegsgeschwindigkeit (Slew Rate): 60 V/µs
• Dämpfungsfaktor / Rauschabstand / THD: > 65 / > 115 dB / < 0,03 %
• Vorstufe – FG (+0/–3 dB) / Rauschabstand / THD / IMD / Kanaltrennung: 0,5 Hz – 300 kHz / 105 / 110 dB / < 0,001 % / < 0,001 % / > 90 dB
• Eingänge: 7× RCA (250 mV…3 V / 20 kΩ), 4× XLR (500 mV…6 V / 20 kΩ)
• Ausgänge: PRE-Out Cinch (nom. 1,0 Veff, max. 9,5 Veff / 50 Ω); PRE-Out XLR (nom. 1,45 Veff, max. 19,6 Veff / 50 Ω); Recorder-Out (250 mV / 100 Ω); Kopfhörer 50 Ω
• Netzteil & Siebung: 110–120 V/60 Hz oder 220–240 V/50 Hz; Standby < 0,5 W; Siebkapazität 120.000 µF
• Abmessungen (H × B × T): 17 × 46 × 46 cm
• Gewicht: 38 kg
• Besonderheiten: VU-Meter (Leistung an 4 Ω); DC-gekoppelte Vorstufe; Goldkontakt-Relais; Anschluss für PS 3000 HV; IP-Control; Front-In (Eingang 4) konfigurierbar

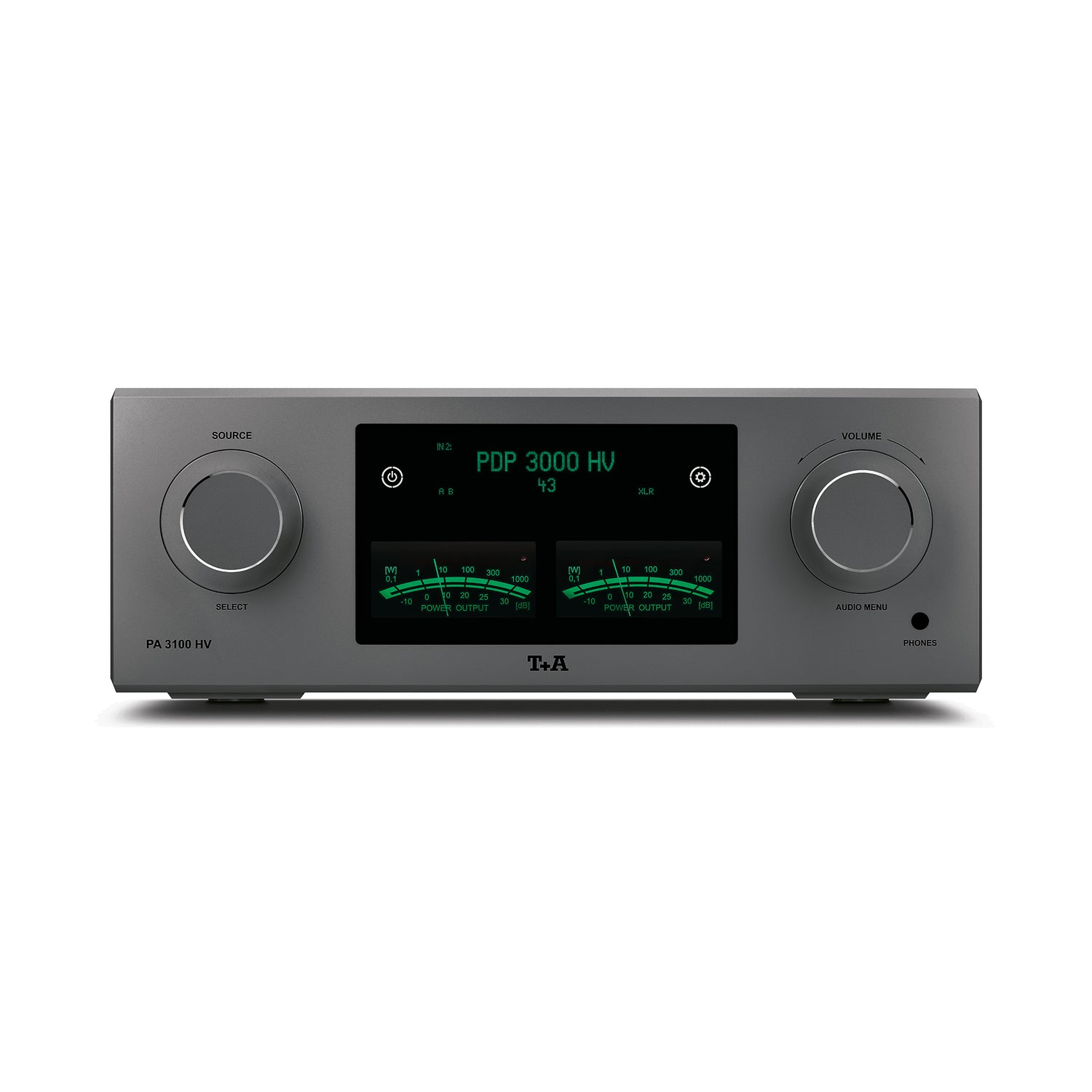

• Ausführungen: Gehäuse Lack Silber (47) oder Titan (64); Kühlkörper Schwarz (42)
