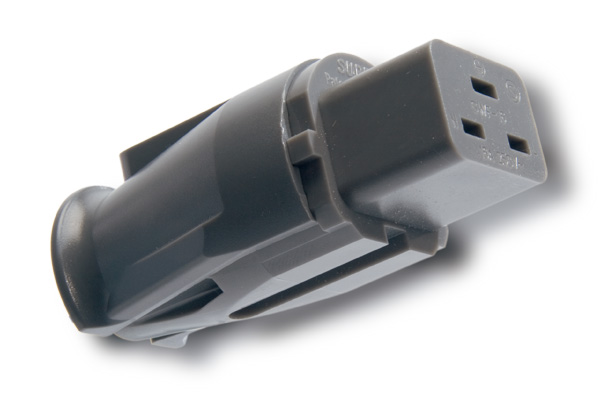

Supra LoRad SWF Serie - Internationale patentierte Netzsteckdosen

  • Slim Version
  • Maximal 16 Ampere Stromstärke
  • Entspricht der internationalen Norm IEC-320
  • 24K vergoldete Kontakte mit langer Lebensdauer
  • Geeignet für Kabelgrößen bis zu Ø 11 mm und Kabelquerschnitte bis zu 2,5 mm2
  • Passend zum Supra MCH-16 Einbaustecker

Supra SWF ist eine Serie von weiblichen kabelmontierten Netzsteckdosen für 110 bis maximal 250 Volt, sicherheitsgeprüft Hospital Grade und Audio Grade. Die zwei verfügbaren Steckdosen sind nach der internationalen Norm IEC-320 konstruiert und weltweit einsetzbar. Alle Supra Lorad-Netzteile ab MD-08 bieten den entsprechenden 16-Ampere-Einbaustecker, MCH-16, daher muss das LoRad-Kabel die 16-Ampere-SWF-Buchse aufweisen. Die SWF-Buchsen eignen sich für große Kabeldurchmesser, um einer Reihe von Kabelmarken gerecht zu werden, und haben sich natürlich als der beste Stecker für unsere Supra LoRad-Netzkabelreihe erwiesen. Die SWF-Buchsen sind wirklich einfach und schnell zu montieren. Es gibt keine Schrauben oder andere Befestigungselemente, die sich lösen könnten, und nichts, was vor der Montage der Steckverbinder auf das Kabel aufgeschoben werden müsste. Die Kabelzugentlastung ist in das Kontaktgehäuse integriert. In der Tat ziemlich genial!

IEC-320 ist eine internationale Norm für elektrische Geräte mit abnehmbaren Netzkabeln. Sie passt zu den europäischen, britischen und US-amerikanischen Normen.

Design und Patentinhaber ist Tommy Jenving, unser Firmengründer.

Es handelt sich um dasselbe Patent, das auch für den Supra Swift XLR-Stecker gilt: Einfache Montage, keine verlierbaren Schrauben und nichts, was man vor dem Anschließen auf das Kabel schieben könnte.

Anleitung zum Anschluss des Supra LoRad Mains Flex Cable
Die schwarze halbleitende Abschirmung darf nicht an eine Klemme angeschlossen werden. Schneiden Sie alle freiliegenden Teile des Schirms ab. Die Abschirmung ist über den Erdungsdraht mit der Erde verbunden. Verbinden Sie den Erdungsdraht mit der Erdungsschraube zusammen mit dem gelb/grünen Erdungsleiter.
Die schwarze Nylonabschirmung ist halbleitend, sie darf keine stromführenden Teile des Kabelsatzes berühren.

ACHTUNG: Prüfen Sie die örtlichen Gesetze und Vorschriften, inwieweit Heimwerkerarbeiten zulässig sind!

Technische Daten

  • Norm Internationale Norm IEC-320 für elektrische Geräte mit abnehmbarem Netzkabel
  • Maximale Stromstärke 16 Ampere
  • Nominale (maximale) Spannung 110 - 230 (250) Volt
  • Netzfrequenz 50-60 Hz
  • Maximale Kabelgröße Ø 11 mm
  • Maximale Kabelfläche 2,5 mm2
  • Stifte und Kabelklemme 24K vergoldete Stifte und Schraubklemmen
  • Kabelzugentlastung im Gehäuse integriert und bei Montage aktiviert
