PH 100 · PH 200 · Phono-Module P50 und P100 · MM und MC Atoll Phono-Vorverstärker
(4 produkte)
Atoll
Normaler Preis €150,00GrundpreisNicht verfügbarStückpreisAuf Bestellung lieferbar
Atoll
Normaler Preis €100,00GrundpreisNicht verfügbarStückpreisAuf Bestellung lieferbarAtoll
Normaler Preis €1.195,00GrundpreisNicht verfügbarStückpreisAuf Bestellung lieferbar-
Atoll
Normaler Preis €450,00GrundpreisNicht verfügbarStückpreisAuf Bestellung lieferbar-
Atoll Phono-VorverstärkerFür den Plattenspieler: eigenständige Phonostufe oder Einbaumodul
Ein Tonabnehmer liefert nur wenige Millivolt, MC-Systeme noch deutlich weniger – und ein Signal, das nach der RIAA-Kennlinie entzerrt werden muss. Genau das übernimmt der Phono-Vorverstärker: Er hebt das Signal auf Line-Pegel an und stellt den Frequenzgang wieder richtig. Atoll bietet dafür zwei Wege: die eigenständigen Phono-Vorstufen PH 100 und PH 200 mit eigenem Gehäuse und eigener Stromversorgung, die an jeden freien Cinch-Eingang eines Verstärkers passen – und die Phono-Module P50 und P100, die direkt im Atoll-Vollverstärker oder in der Atoll-Vorstufe sitzen und deren AUX-Eingang zum Phono-Eingang machen.
Alle vier verarbeiten MM-Tonabnehmer; PH 100, PH 200 und P100 zusätzlich MC-Systeme mit hoher und mit niedriger Ausgangsspannung. Das P50 ist das reine MM-Einstiegsmodul.
TechnikWas die Atoll Phonostufen unterscheidet

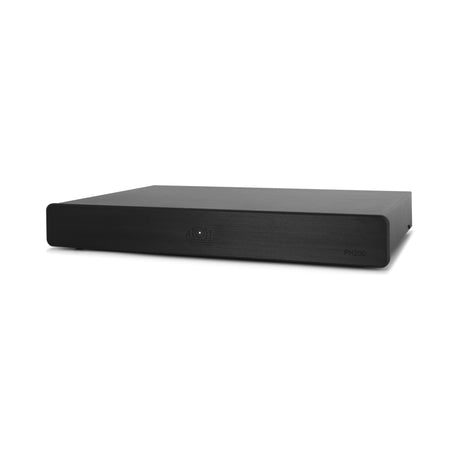

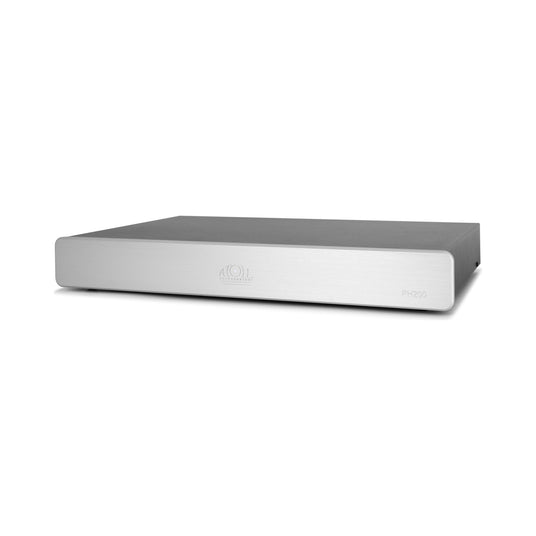

- PH 200 – Doppel-Mono bis zu den Ausgangsbuchsen mit je einem 7-VA-Ringkerntrafo pro Kanal und 54.400 µF Siebkapazität, RIAA-Entzerrung mit Silberglimmer-Kondensatoren, vollständig diskrete Class-A-Stufen ohne Koppelkondensator. Eine Stahlhülle schirmt die Netzteile ab, die Eingangskapazität ist in vier Stufen wählbar, ein 12-V-Trigger-Eingang schaltet ihn gemeinsam mit dem Verstärker ein.

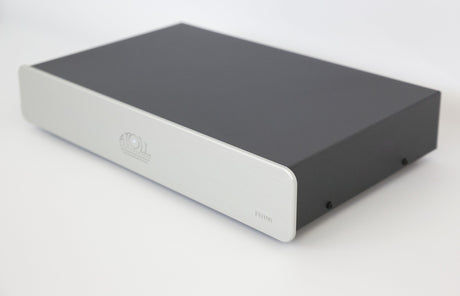

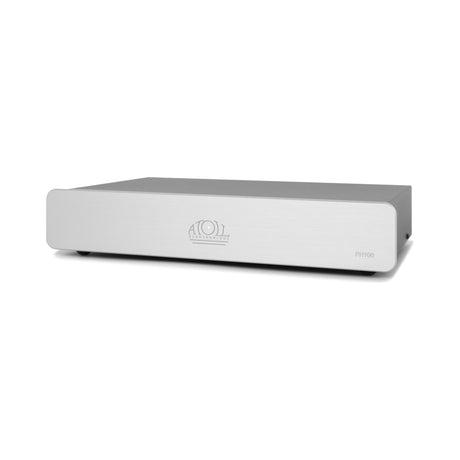

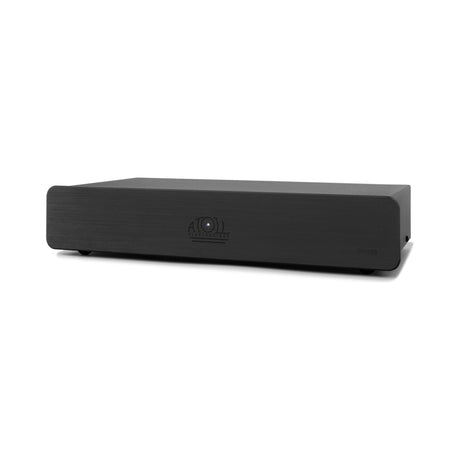

- PH 100 – kompakt mit 320 mm Breite und 2 kg, je ein rauscharmer Transformator pro Kanal, vier geregelte Netzteile, vollständig diskrete Stufen ohne Koppelkondensatoren in einem abschirmenden Metallgehäuse. Eingangsimpedanz 47 oder 100 kΩ, Eingangskapazität ohne oder 100 pF.

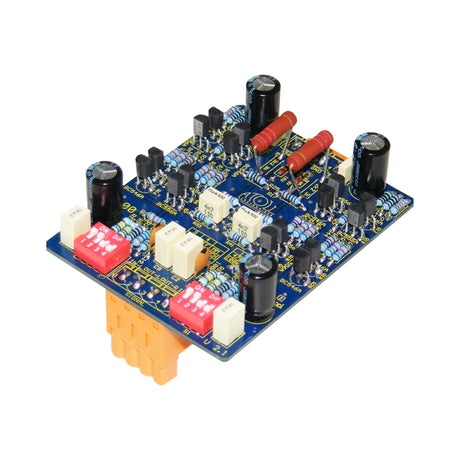

- P100 – Einbaumodul, vollsymmetrisch und diskret in Class A. Tonabnehmertyp, Impedanz und Kapazität werden an zwei DIP-Schaltern auf dem Modul eingestellt, ab Werk steht es auf MM.

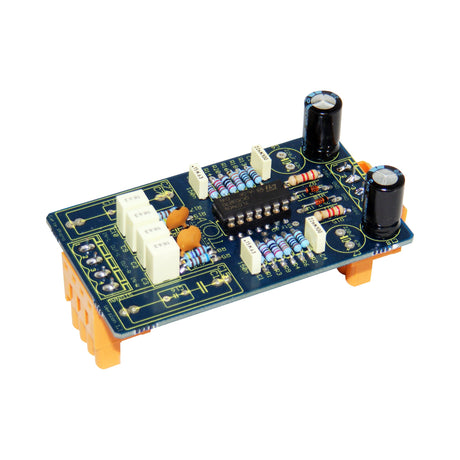

- P50 – Einbaumodul für MM mit rauscharmem JFET-Operationsverstärker, 40 dB Verstärkung, 47 kΩ und 100 pF.
- Verstärkung – für MM einheitlich 40 dB; für MC High und MC Low liefern die eigenständigen Stufen 47 bzw. 60 dB, das P100 46 bzw. 52 dB.
Atoll Phonostufen und Phono-Module im Vergleich
Zwei eigenständige Phono-Vorstufen, zwei Einbaumodule. Tippen Sie auf ein Modell für alle Details.
| Modell |
|
|
|
|
|---|---|---|---|---|
| Bauform | ||||
| Bauform | Eigenständig, 320 mm breit | Eigenständig, 440 mm breit | Einbaumodul (AUX-Eingang) | Einbaumodul (AUX-Eingang) |
| Tonabnehmer | ||||
| Tonabnehmer | MM, MC High, MC Low | MM, MC High, MC Low | MM | MM, MC High, MC Low |
| Verstärkung | ||||
| Verstärkung | 40 / 47 / 60 dB | 40 / 47 / 60 dB | 40 dB | 40 / 46 / 52 dB |
| Eingangsimpedanz | ||||
| Eingangsimpedanz | 47 oder 100 kΩ | 47 kΩ | 47 kΩ | 47 oder 100 kΩ |
| Eingangskapazität | ||||
| Eingangskapazität | ohne oder 100 pF | ohne, 100, 220 oder 320 pF | 100 pF | ohne oder 100 pF |
| Schaltung | ||||
| Schaltung | diskret, ohne Koppelkondensatoren | diskret, Class A, Silberglimmer-RIAA | JFET-Operationsverstärker | vollsymmetrisch, diskret, Class A |
| Stromversorgung | ||||
| Stromversorgung | eigene: 2 × 3,2 VA | eigene: 2 × 7 VA Ringkern | – (Einbau im Verstärker) | – (Einbau im Verstärker) |
| 12-V-Trigger | ||||
| 12-V-Trigger | – | Eingang | – | – |
| Ideal für | ||||
| Ideal für | Jeden Verstärker, kompakter Einstieg | Jeden Verstärker, anspruchsvolle MC-Systeme | MM-Plattenspieler am Atoll-Verstärker | MM oder MC am Atoll-Verstärker |
Technische Daten laut Atoll Electronique (atoll-electronique.com und Bedienungsanleitungen). Die Zeile „Ideal für“ ist unsere Einordnung. Änderungen und Irrtümer vorbehalten.
KaufberatungPhonostufe oder Phono-Modul – was passt zu Ihrer Anlage?
- Sie besitzen einen Atoll-Vollverstärker oder eine Atoll-Vorstufe: Das Phono-Modul ist der direkteste Weg – P50 für MM, P100 für MM und MC. Laut Atoll passt es in die Atoll Vollverstärker IN 50 bis IN 400 sowie in die Vorstufen PR 200 Signature und PR 300 Evolution, auch in viele Vorgängerversionen – nicht aber in die PR 400 Evolution. Pro Gerät ist ein Phono-Modul möglich, ein Digitalboard lässt sich zusätzlich einbauen.
- Ihr Verstärker stammt von einem anderen Hersteller oder hat keine Phono-Option: Dann eine eigenständige Phonostufe an einem freien Cinch-Eingang – PH 100 als kompakte Lösung, PH 200 mit Doppel-Mono-Aufbau, feiner Kapazitätswahl und Trigger-Eingang.
- Ihr Tonabnehmer ist ein MC-System: P100, PH 100 oder PH 200 – das P50 ist nur für MM ausgelegt. Für MC-Systeme mit sehr niedriger Ausgangsspannung bieten die eigenständigen Stufen mit 60 dB die höchste Verstärkung.
Wichtig beim Modul: Nach dem Einbau arbeitet der AUX-Eingang als Phono-Eingang – CD-Player, Tuner oder Tape-Deck gehören dann an einen anderen Eingang. Atoll empfiehlt, das Modul beim Kauf vom Fachhändler einbauen zu lassen; sprechen Sie uns dazu an. Welche Phonostufe zu Ihrem Tonabnehmer passt, hören wir gern mit Ihnen in Bonn.
Anreise
Atoll in Bonn probehören
Bevor Sie sich entscheiden: Hören Sie Atoll in Ruhe in unserem Hörraum Santana in Bonn. Wählen Sie Ihre Stadt für Fahrzeit und Route.
Anreise aus Ihrer Stadt
Anfahrt aus Köln
Über die A555 in rund 35 Minuten direkt zu uns nach Bonn.
Anfahrt aus Düsseldorf
Über A57 und A555 erreichen Sie unseren Showroom in rund einer Stunde.
Anfahrt aus Essen
Über die A3/A59 aus dem Ruhrgebiet in gut 1:15 h nach Bonn.
Anfahrt aus Koblenz
Entlang des Rheins über A61/B9 in knapp einer Stunde bei uns.
Anfahrt aus Frankfurt
Über die A3 aus dem Rhein-Main-Gebiet in knapp zwei Stunden nach Bonn.
Anfahrt aus Dortmund
Über A1/A555 aus dem östlichen Ruhrgebiet in gut 1:25 h nach Bonn.
Anfahrt aus Wuppertal
Aus dem Bergischen Land über A1/A59 in rund 55 Minuten zu uns.
Atoll Phono-Vorverstärker anfragen – Beratung & Hörtermin
Häufige Fragen zu Atoll Phono-Vorverstärkern
Was unterscheidet PH 100 und PH 200 von den Phono-Modulen P50 und P100?
Was unterscheidet PH 100 und PH 200 von den Phono-Modulen P50 und P100?
PH 100 und PH 200 sind eigenständige Geräte mit eigenem Netzteil und passen an jeden freien Cinch-Eingang, auch an Verstärkern anderer Hersteller. P50 und P100 werden in einen Atoll-Vollverstärker oder eine Atoll-Vorstufe eingebaut und machen dessen AUX-Eingang zum Phono-Eingang.
In welche Atoll-Geräte passen P50 und P100?
In welche Atoll-Geräte passen P50 und P100?
Laut Atoll in die Vollverstärker IN 50, IN 80, IN 100, IN 200, IN 300 und IN 400 sowie in die Vorstufen PR 100, PR 200 und PR 300 der Serien SE, Signature und Evolution. Nicht vorgesehen sind sie für den IN 30 und die PR 400.
Kann ich ein Phono-Modul mit einem Digitalboard kombinieren?
Kann ich ein Phono-Modul mit einem Digitalboard kombinieren?
Ja. Phono-Modul und Digitalboard lassen sich im selben Gerät betreiben; pro Gerät ist ein Phono-Modul möglich. Die Digitalboards finden Sie bei den Atoll Optionsmodulen.
Wie stelle ich meinen MC-Tonabnehmer ein?
Wie stelle ich meinen MC-Tonabnehmer ein?

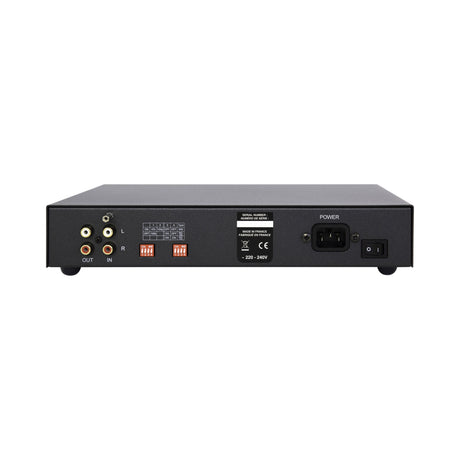

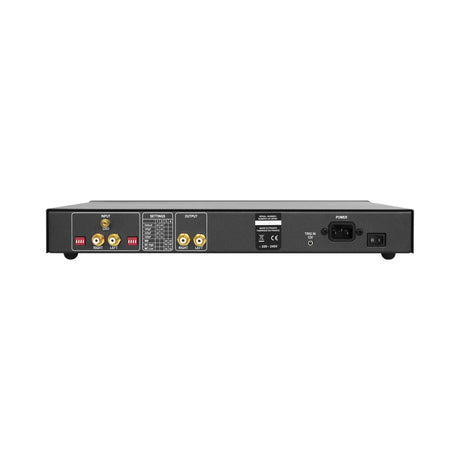

Bei PH 100 und PH 200 wählen Sie MM, MC High oder MC Low an den beiden Schalterblöcken auf der Rückseite – beide Blöcke gleich eingestellt, bei ausgeschalteten Geräten. Beim P100 sitzen die DIP-Schalter auf dem Modul. Als Grundeinstellung der Eingangskapazität empfiehlt Atoll für PH 100 und PH 200 den Betrieb ohne Zusatzkapazität.
Hat der PH 100 einen Trigger-Eingang?
Hat der PH 100 einen Trigger-Eingang?
Nein. Den 12-V-Trigger-Eingang, über den sich die Phonostufe gemeinsam mit dem Verstärker einschaltet, besitzt nur der PH 200. Der PH 100 wird am Netzschalter auf der Rückseite ein- und ausgeschaltet.
Kann ich die Atoll Phonostufen in Bonn probehören?
Kann ich die Atoll Phonostufen in Bonn probehören?
Ja. In unserem Hörraum in Bonn hören Sie die Phonostufen in Ruhe – gern mit Ihrem eigenen Tonabnehmer. Termin unter +49 228 222051 oder über das Kontaktformular.
